AB-1746-NI16I Input Input-/Outputmodul-16 konfigurierbar für 0 bis 20 MA 4 bis 20 MA

Input-/Outputmodul AB-1746-NI16I hat sechzehn (16) Input, der für 0 bis 20 MA 4 bis 20 MA konfigurierbar ist

Produktinformation AB 1746-NI16I:

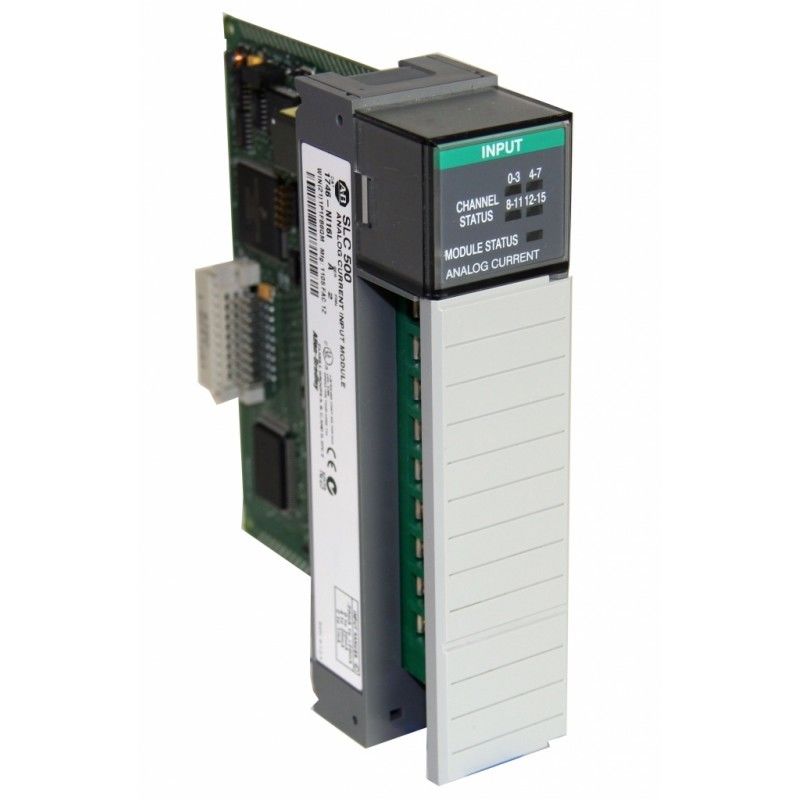

Der Allen Bradley 1746-NI16I ist ein Analogeingabe Modul, mit 16-Bit-Entschließung und 16 Inputkanälen. Dieses Modul fällt in eine Spannungs-Kategorie von -20 bis 20 MA. Sein Rückwandstrom bei 5 Volt ist 125 MA, während 24 Volt Ergebnisse in 75 MA. Seine Rückwand-Leistungsaufnahme ist 2,425 Watt maximal (0,625 Watt bei 5 Volt DC und 1,8 Watt bei 24 Volt DC). Der Gleichtaktspannungsbereich dieses Moduls ist +/--10,25 Volt im Verhältnis zu dem analogen allgemeinen Anschluss.

Diese Einheit hat eine relative Luftfeuchtigkeit von 5% bis 95% ohne Kondensation. Sein Betriebstemperaturbereich ist -25 bis 60 Grad Celsius (- 13 bis 140 Grade Fahrenheit) während seine inoperativen Temperaturlügen zwischen -40 und 85 Grad Celsius (- 40 und 185 Grade Fahrenheit). Seine Eingangsimpedanz ist 249; sein maximaler Spannungsinput ist Volt ±8 zwischen analogem allgemeinem und jedem möglichem Inputanschluß, und der maximale gegenwärtige Input ist ±30 MA. Die thermische Ableitung dieses Moduls ist 2,43 Watt, und das AIFM-Verbindungsstück dieses Moduls ist 25 Stift D-SHELL.

Wenn man Module in die Fahrgestelle installiert, ist es nicht notwendig, die Verteiler vom Modul zu entfernen. Jedoch wenn der Verteiler entfernt wird, benutzen Sie den Aufkleber, der nahe bei dem Verteiler gelegen ist, um den Standort und die Art des Moduls zu identifizieren.

Analogeingaben werden benutzt, um analoge Prozessvariablen anzuschließen, um seine Größe zu messen. Sie wird hauptsächlich verwendet, um zu überwachen oder verwendete als Rückkopplungssignal, damit Regelungssysteme gewöhnlich manuelle oder Steuerung mit dem Gebrauch von Steuermethoden Algorithmus Proportional-Integral-Ableitung (PID) einführen. Ohne dieses Rückkopplungssignal kann Steuerung nicht völlig eingeführt werden.

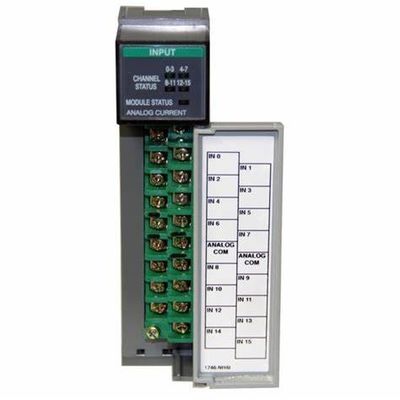

Die 16 hochohmigen Inputkanäle können als unsymmetrischer Input verdrahtet werden. Das Modul stellt eine direkte Schnittstelle zu den folgenden Inputarten zur Verfügung:
• ±10V DC
• 1 zu DC 5V
• 0 zu DC 5V
• 0 zu DC 10V
• 0 bis 20 MA
• 4 bis 20 MA
• ±20 MA
• 0 bis 1 MA
