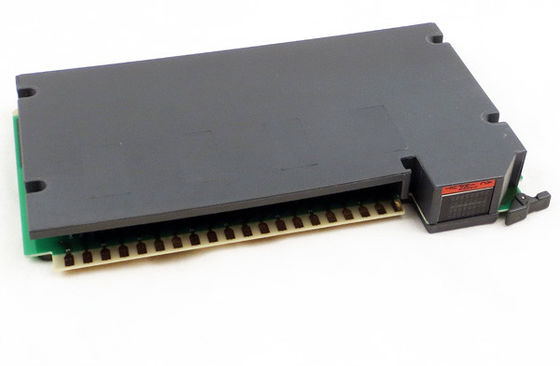

Wechselstrom-DCs AB-1771-IAN Input Eingabeeinheits-32 120 Volt AC-/DCspannungs-Kategorien-

Input AB 1771-IAN 32 (4 Sätze von 8) 120 der AC-/DCspannungs-Volt Kategorien-AC/DC Eingabeeinheit

Produktinformation AB 1771-IAN:

Das Modul 1771-IAN hat 32 (4 Sätze 8) Input mit einer Spannungskategorie 120V AC/DC. Es hat einen funktionierenden Spannungsbereich von 85 - Wechselstrom 138V. Es hat eine typische Signalverzögerung von 10ms (±7) am Zustand Aufwechselstrom und an 20ms (±15) am Zustand Auswechselstrom. Es hat einen maximalen Sperrstrom von 2.3mA an 60Hz und an 1.9mA an 50Hz und eine gegenwärtige Last der Rückwand von 280mA. Es hat eine Höchstleistungsableitung von 7W und thermische Ableitung von 24,1 BTU/hr. Es ist in Input-/Outputfahrgestelle 1771 installiert, die einen PLC-Prozessor enthalten. Befestigende Bänder für das Einsetzen es in den rechten Schlitz werden zwischen Stiften 20 und 22 für das obere Verbindungsstück und zwischen Stiften 16 und 18 für das untere Verbindungsstück gefunden.

Das Modul 1771-IAN hat 32 rote Statusanzeigen auf dem Vorderteil. Es enthält optoelectrical Isolierung, um die Systemstromkreise vor elektrischen Ausgleichströmen zu schützen. Es enthält auch eine Entstörungseigenschaft des Input, um elektrische Geräusche zu verringern.

Jedes Modul kondensiert 2 volle Modulgruppen (32 Input) in jedes

Input-/Outputfahrgestelleschlitz. Zum Beispiel:
– Modulgruppe 1 = Input 00 bis 17
– Modulgruppe 2 = Input 00 bis 17 (Modulgruppe 2

stellt den zweiten Satz von Input) dar.
Anschlüsse 1 bis 20 stellen Modulgruppe 1, mit Anschlüssen 9 dar,
10, 19 und 20 Wechselstrom-Tief (L2). Anschlüsse 21 bis 40 stellen dar
Modulgruppe 2, mit Wechselstrom-Tief der Anschlüsse 29, 30, 39 und 40 (L2).
