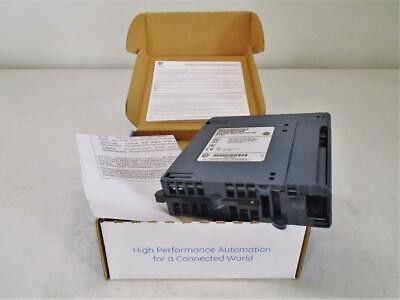

IC695PSD140 GE Emerson Automation stellte Stromversorgungsmodul der Plattform PACsystem RX3i PAC her
Spezifikationen für programmierbaren Logik-Prüfer IC694MDL660 PLC
Marke GE Fanuc
Reihe PACSystem RX3i
Hersteller GE Fanuc
Produkt-Beschreibungs-Stromversorgungsmodul
Teilnummer IC695PSD140
Eingangsspannungsbereich 85 bis 264 VAC 100 bis 300 VDC
Art Stromversorgungsmodul
Stromversorgung 40 Watt
Nominale Nennspannung 120/240 VAC oder 125 VDC
Eingangsspannungsbereich 18 bis 30 VDC
Eingangsleistung 60 Watt maximal an der vollen Last
Ertrag 3
Ausgangsspannung 24 VDC: 19,2 VDC bis 28,8 VDC; 5,1 VDC: 5,0 VDC bis 5,2 VDC (5,1 VDC nominal); 3,3 VDC: 3,1 VDC bis 3,5 VDC (3,3 VDC nominal)
LED-Indikatoren 4
Ausgangsstrom 24 VDC: 0 bis 1,6 Ampere; 5,1 VDC: 0 bis 6 Ampere; 3,3 VDC: 0 bis 9 Ampere
Universalrückwand der Installation RX3i
Spitzenleistung 40 Watt maximales Gesamt- beider Ertrag: 5,1 VDC = 30 Watt Maximum; 3,3 VDC = 30 Watt Maximum
Ein/Aus-Schalter ja
Kräuselung 150 Millivolt
Ausgangsstrom 5,1 VDC
Geräusche 150 Millivolt
Isolierung keine
Zahl verketteten PSD140 bis 4
Terminalstrom 6 Ampere
Zahl von PSD140 in Universalrückwand bis 4
LED-Indikatorenergie; P-/Sstörung; Übertemperatur; Überlastung
Redundanz gestützt
ANDERE ÜBERLEGENE PRODUKTE
| Yasakawa-Motor, Fahrer SG |
Mitsubishi-Motor HC-, ha |
| Westinghouse-Module 1C-, 5X- |
Emerson VE, kJ |
| Honeywell TC, TK |
GE-Module IC - |
| ABB-Modul |
AB-Modul 1756-, 1759 - Touch Screen 2711- |
| Mitsubishi-Antrieb HERR, Motor ha -, HC |
Emerson MoudlesVE-, kJ - |
| Fanuc-Motor A0-, Antrieb |
Yokogawa-Übermittler EJA- |
| Rosemount-Übermittler 3051- |
Schneider-Modul 140- |
| Panasonic-Motor, Antrieb MH |
Siemens-Modul 6ES-, Touch Screen 6AV- |
Das IC695PSD140 ist Emerson Automation herstellte Stromversorgungsmodul, das ein Teil der Plattform PACsystem RX3i PAC ist. Dieses Modul ist speziell eine niedrige allgemeinhinStromversorgung, die für Gebrauch mit irgendeiner RX3i-Zentraleinheit (CPU) kompatibel ist. Dieses Modul hat nicht Pullover oder die Dip-Schalter, zum der Operation des Moduls zu definieren.
Das IC695PSD140 besetzt (2) Schlitz zwei der Fahrgestelle. Es wird durch eine Fremdquellespannung von 100-240 VAC angetrieben, oder 0-125 VDC und es liefern bewerteten 40 Ausgangsleistungswatt mit 30 Watt bei 3,3 VDC; 30 Watt an 5VDC und 40 Watt bei 24 VDC-Relais. (4) kann Vielzweckstromversorgung bis vier zu einer RX3i-Universalrückwand für Gebrauch in Anwendung installiert sein, das Redundanz und erhöhte Kapazitätsmodi erfordern.
Wenn er in der Lastverteilungsarchitektur konfiguriert wird, darf der Ein/Aus-Schalter IC695PSD140, der auf das Vorderteil installiert ist, nicht unbeabsichtigt abgestellt werden. Die Mindestzahl der Stromversorgung muss an aufrechterhalten werden, um das System zu qualifizieren. Zusätzlich für die gleiche Konfiguration, müssen Stromversorgungsmodule an die gleiche Energiequelle angeschlossen werden.
Diese Stromversorgung hat Ertragkräuselung von 150 Millivolt und Geräusche maßen bei 150 Millivolt, während Fahrt-durch Zeit Frau 20 ist, Energie, diefahrt durch Zeit auf die Fähigkeit der Stromversorgung sich bezieht, um genügende Energie trotz der Unterbrechung in der Zuleitung zu liefern. Als, Verbindungen zur Netzklemme beendend, empfahl Drahtgrößenstrecke ist #14 - 22 AWG-Lehredraht. Der maximale Strom, den jeder Inputanschluß unterbringen kann, ist 6 Ampere.
Das Modul IC695PSD140 ist ein Vielzweckstromversorgungsmodul, das in die Reihe RX3i PACSystems von Ein-Ausgabegeräten kommt. Dieses Teil ist durch Automatisierung GEs Fanuc entworfen worden und hergestellt worden. Dieses Modul kann beide in den Last-Teilen und Redundanzanwendungen, folglich in seinem Vielzweckumbau laufen lassen. Es kommt mit 3 verschiedenen Ertrag, die einem 5,1 Volt DC-Ertrag, einer 24 Volt DC-Relaisausgabe und aus 3,3 bestehen. Volt DC-Ertrag bestimmt für internen Gebrauch. Diese 3 Ertrag können mit RX3i-Modulen benutzt werden. Das Stromversorgungsmodul Automatisierung IC695PSD140 GEs Fanuc Vielzweckkann in eine RX3i-Universalrückwand installiert sein und es besetzt nur einen Schlitz. Es kann als die einzige Stromversorgung in einem System verwendet werden, oder es kann mit zusätzlicher Vielzweckstromversorgung kombiniert werden. Es kann mit bis 3 anderen Modulen kombiniert werden.
Das Stromversorgungsmodul Automatisierung IC695PSD140 GEs Fanuc Vielzweckkommt mit einigen LED-Indikatoren. Die Energie LED kann grün oder bernsteinfarbig sein, ist die P-/Sstörung und LED zu überbelasten rot und die Übertemperatur und überbelastet LED ist ein bernsteinfarbiger Indikator. Je LED zeigt den gegenwärtigen funktionierenden Status des Moduls an. Das Modul hat eine nominale Nennspannung von 24 Volt DC, von Eingangsspannungsbereich von 18 bis 30 Volt DC, und von Ausgangsleistungsbewertung von 40 Watt maximal, einschließlich seine 3 Ertrag. Das Modul liefert nicht Isolierung. Es ist wichtig, zu merken, dass die Vielzweckstromversorgung Automatisierung IC695PSD140 GEs Fanuc nicht mit dem IC695PSD040 oder den Modulen der Stromversorgung IC695PSA040 in einem überflüssigen Modus oder in einem erhöhten Kapazitätsmodus unter allen Umständen benutzt werden kann. Diese Module sind in diesen Modi unvereinbar und zu beiden Arten Ausrüstung zu beschädigen tritt möglicherweise auf, wenn die Benutzer versuchen, sie in diesen Modi zu benutzen.
Ähnliche Produkte des programmierbaren Logik-Prüfers IC695ALG626 PLC
BRETT DES BEZUGSic3600avra1
BRETT IC3600AVSA1 VOL. REL
IC3600AVSB1 BEZIEHEN SICH AUF ARGO/HOUSTON
IC3600AVSD1 VOL. REL BD
KONTO IC3600CCCA1. GLEICHRICHTER
IC3600DAEA1 IC3600DAEA
IC3600DBMA1 LEITERPLATTE ASM
IC3600DCDA1 IC3600DCDA
IC3600DCWA1 CARD-DELAY-&-CROWBAR
IC3600DCWB1 CARD-CROWBAR
IC3600DCWC1 IC3600DCWC
KARTE DER ERWEITERUNGS-IC3600DEXB1
IC3600DGRA1 IC3600DGRA
IC3600DIGA1 IC3600DIGA
IC3600DIVA1 CARD-PART VON ICR607D104A
IC3600DJBB1 IC3600DJBB
SCHNITTSTELLE IC3600DLIG IC3600DLIG1 DIO
LUFT-SCHNITTSTELLE IC3600DLIJ IC3600DLIJ1 DLC
IC3600DLIK1 SPEEDTRONIC INTFC IC3600DLIK
SCHNITTSTELLE IC3600DLIL IC3600DLIL1 DIO
IC3600DLPC1 DATENLEITUNG HOCHZIEHEN
IC3600DPSA1 CRD-15V-POWER-SUPPLY
IC3600DPSB1 CRD-15V-POWER-SUPPLY
IC3600DRDC8 CARD-RELAY-DRIVER
IC3600DRGA1 SPEEDTRONIC
IC3600DRGB1 CARD-PART VON ICR607D104A
IC3600DSPB1 CARD-PART VON 68B9453211
IC3600EPSA1 REGLER IC3600EPSA
IC3600EPSAB1
REGLER IC3600EPSB IC3600EPSB1 100V
IC3600EPSC1 INVTR. DR. IC3600EPSC
IC3600EPSD1 28V PS. IC3600EPSD
INDIKATOR IC3600EPSE1
KARTE IC3600EPSE DES INDIKATORic3600epse2
IC3600EPSH1 STROMVERSORGUNG BD IC3600EPSH
MODUL IC3600EPSK1
IC3600EPSM1 CB-75W-PWR-SUPPLY-CO
IC3600EPSN1 12V, STROMVERSORGUNG 28V
IC3600EPSN3 STROMVERSORGUNG BD
IC3600EPSN4 CRD-15V-POWER-SUPPLY
REGLER IC3600EPSS IC3600EPSS1 50VTO-12V
MODUL IC3600EPSU1
IC3600EPSV1 STROMVERSORGUNG IC3600EPSV
BRETT IC3600EPSW DES REGLER-IC3600EPSW1
FAQ für IC695PSD140
1. Was ist der Unterschied zwischen dem IC695PSD040 und dem IC695PSD140?
Das IC695PSD140 ist, eine Stromversorgung DC-40-Watt aber stützt nicht die Lastverteilung und Redundanz, während IC695PSD140 die Lastverteilung und Prüferredundanzkonfiguration stützt.
2. Das IC695PSD140 tut Stützverkettungsverbindung?
Ja. Das IC695PSD140 stützt Verkettungsverbindung von bis vier (4) IC695PSD140.
3. Wievielen Schlitzen tut das IC695PSD140 besetzen in der Rückwand?
Das IC695PSD140 besetzt einen einzelnen Schlitz der Rückwand.
