IC695PNS001 GE Emerson Automation stellte Profinet-Scanner-Modul her
Spezifikationen für programmierbaren Logik-Prüfer IC695PNS001 PLC
Protokoll-Unterstützung PROFINET
LED-Indikator-O.K. LED, LAN LED, STATUS LED, Anschl. LED, ORT LED, AKTIVE LED, USB LED
Gestützte Topologien linear, Stern, Verkettung, überflüssige Medien
Ethernet-Anschlüsse vier (4) geschaltete Ethernet-Anschlüsse
Grad der Lagertemperatur -40 bis 85 Celsius
Grad der Betriebstemperatur 0 bis 60 Celsius
Interne Energie bei 3,3 V DC 1,2 A
Interne Energie bei 5 V DC 1,1 A
USB-Porte 1 Mikro-USB
Marke GE intelligentes Platforms/GE Fanuc
Rückwand-Stützuniversalität
Zahl von Schlitzen 1 (einzelner Schlitz)
Produkt-Art PROFINET-Scanner-Modul
Katalog IC695
Produktserie RX3i
Marke GE intelligentes Platforms/GE Fanuc
Teilnummer IC695PNS001
Reihe RX3i PacSystem
ANDERE ÜBERLEGENE PRODUKTE
| Yasakawa-Motor, Fahrer SG |
Mitsubishi-Motor HC-, ha |
| Westinghouse-Module 1C-, 5X- |
Emerson VE, kJ |
| Honeywell TC, TK |
GE-Module IC - |
| ABB-Modul |
AB-Modul 1756-, 1759 - Touch Screen 2711- |
| Mitsubishi-Antrieb HERR, Motor ha -, HC |
Emerson MoudlesVE-, kJ - |
| Fanuc-Motor A0-, Antrieb |
Yokogawa-Übermittler EJA- |
| Rosemount-Übermittler 3051- |
Schneider-Modul 140- |
| Panasonic-Motor, Antrieb MH |
Siemens-Modul 6ES-, Touch Screen 6AV- |

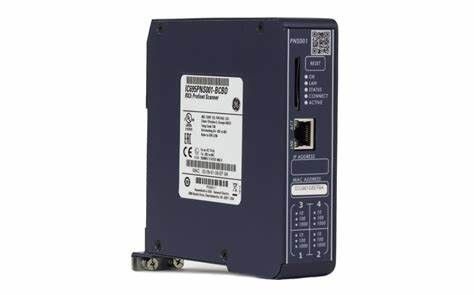

Das IC695PNS001 ist ein Profinet-Scanner-Modul, das durch GE Fanuc/Emerson Automation hergestellt wird. Dieses Modul ist ein breites Modul des einzelnen Schlitzes, das benutzt wird, um Profinet-Verbindungen wie In Verbindung stehen zu den Fernein-ausgabegeräten zu handhaben, die in Universal-Input-/Outputrückwänden liegen, ob Module der Reihe 90-30 oder RX3i; Schicken von Input-/Outputdaten durch das Profinet-Netz zu den Partner CPUs im Netz; Verständigen Sie sich mit menschlicher Maschinen-Schnittstelle (HMI), Fernwirktechnik (SCADA) und anderen ähnlichen Automatisierungskomponenten.
Das IC695PNS001 kennzeichnet einen (1) Mikro USB-Port, der hauptsächlich benutzt wird, wenn man Mikroprogrammaufstellungsverbesserungen durchführt. Es wird auch mit vier (4) Ethernet-DFV-Anschlüssen ausgerüstet, die hauptsächlich Profinet-Protokoll stützen. Jeder der Häfen stützt moderne Kommunikationsgeschwindigkeiten wie 10/100/1000 Mbps-Kommunikationsgeschwindigkeit und stützt eine Vielzahl von Topologien solch eine Zwischenlage, Verkettung, Stern, Ring oder überflüssige Ethernet-Medientopologie. Zusätzlich zwei sind (2) des IC695PNS001'S-Ethernet-Anschlusses zwei (2) kleine steckbare Käfige des Form-Faktors (SFP), die möglicherweise sind installiert mit SFP-Modulen für die Umwandlung des Netzes in Faseroptikmedien.
Das IC695PNS001 ist mit vereinfachter Konfigurationsmethode entworfen. Ein-/Ausgabegerät Name, IP address und andere Parameter werden in einer Sd-Karte gespeichert werden und übertragen möglicherweise auf anderes Profinet-Scanner-Modul durch die Einfügung der gleichen Sd-Karte. Diese Methode beseitigt Abhängigkeit mit Software-Konfigurationswerkzeug und verringert erheblich Wartungszeit.

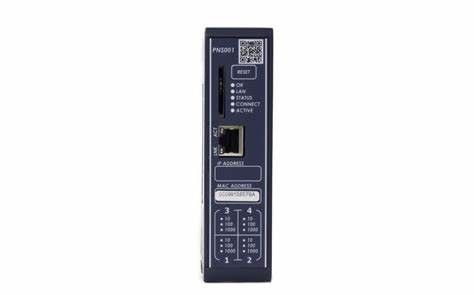

Das IC695PNS001 besetzt einen einzelnen Schlitz der Rückwand mit Indikatoren des Status LED anbrachte am Vorderteil des Moduls. Es hat O.K. LED, LAN LED, STATUS LED, Anschl. LED, einzelne PORTled, AKTIVE LED und USB LED. Diese LED-Indikatoren lieferten umfassenden Überblick über den Betriebszustand des Moduls.
Das IC695PNS001 hat internen Anschlusswerte von 1,2 Amperen bei 3,3 Volt DC oder von 1,1 Amperen maximal an einer Nennspannung von 5 Volt DC. Dieses Modul stützt die Proficy-Maschinen-Ausgabenversion 8,50 oder die neueren Versionen der Software. Der Betriebstemperaturbereich für dieses Modul ist 0 bis 60 Grad Celsius, und er kommt mit 2 SFP und 2 Käfige RJ-45 mit den SFP-Geräten, die separat verfügbar sind.
Wenn die Netzkommunikationen verloren sind, hilft das Scanner-Modul IC695PNS001 PROFINET, den Input und die Ausgabezustände abhängig von den spezifischen Konfigurationen eines Moduls zu handhaben. Dieses Modul kennzeichnet 4 geschaltete Ethernet-Anschlüsse, es stützt die Verkettung, den Stern oder die Ringtopologien.
Ähnliche Produkte des programmierbaren Logik-Prüfers IC695ALG626 PLC
BRETT DES BEZUGSic3600avra1
BRETT IC3600AVSA1 VOL. REL
IC3600AVSB1 BEZIEHEN SICH AUF ARGO/HOUSTON
IC3600AVSD1 VOL. REL BD
KONTO IC3600CCCA1. GLEICHRICHTER
IC3600DAEA1 IC3600DAEA
IC3600DBMA1 LEITERPLATTE ASM
IC3600DCDA1 IC3600DCDA
IC3600DCWA1 CARD-DELAY-&-CROWBAR
IC3600DCWB1 CARD-CROWBAR
IC3600DCWC1 IC3600DCWC
KARTE DER ERWEITERUNGS-IC3600DEXB1
IC3600DGRA1 IC3600DGRA
IC3600DIGA1 IC3600DIGA
IC3600DIVA1 CARD-PART VON ICR607D104A
IC3600DJBB1 IC3600DJBB
SCHNITTSTELLE IC3600DLIG IC3600DLIG1 DIO
LUFT-SCHNITTSTELLE IC3600DLIJ IC3600DLIJ1 DLC
IC3600DLIK1 SPEEDTRONIC INTFC IC3600DLIK
SCHNITTSTELLE IC3600DLIL IC3600DLIL1 DIO
IC3600DLPC1 DATENLEITUNG HOCHZIEHEN
IC3600DPSA1 CRD-15V-POWER-SUPPLY
IC3600DPSB1 CRD-15V-POWER-SUPPLY
IC3600DRDC8 CARD-RELAY-DRIVER
IC3600DRGA1 SPEEDTRONIC
IC3600DRGB1 CARD-PART VON ICR607D104A
IC3600DSPB1 CARD-PART VON 68B9453211
IC3600EPSA1 REGLER IC3600EPSA
IC3600EPSAB1
REGLER IC3600EPSB IC3600EPSB1 100V
IC3600EPSC1 INVTR. DR. IC3600EPSC
IC3600EPSD1 28V PS. IC3600EPSD
INDIKATOR IC3600EPSE1
KARTE IC3600EPSE DES INDIKATORic3600epse2
IC3600EPSH1 STROMVERSORGUNG BD IC3600EPSH
MODUL IC3600EPSK1
IC3600EPSM1 CB-75W-PWR-SUPPLY-CO
IC3600EPSN1 12V, STROMVERSORGUNG 28V
IC3600EPSN3 STROMVERSORGUNG BD
IC3600EPSN4 CRD-15V-POWER-SUPPLY
REGLER IC3600EPSS IC3600EPSS1 50VTO-12V
MODUL IC3600EPSU1
IC3600EPSV1 STROMVERSORGUNG IC3600EPSV
BRETT IC3600EPSW DES REGLER-IC3600EPSW1
FAQ für IC695PNS001
Wievielen Ethernet-Anschlüssen tut das IC695PNS001 haben?
Das IC695PNS001 hat vier (4) Ethernet-Anschlüsse mit zwei (2) der Häfen in Form von SFP-Hafen für Einfügung des Benutzers lieferte SFP-Gerät.
Was sind die Topologien, die durch die eingebetteten Ethernet-Anschlüsse gestützt werden?
Die IC695PNS001'S-Ethernet-Anschlüsse stützen lineares, Stern, Verkettung und Ring oder überflüssige Medientopologie.
