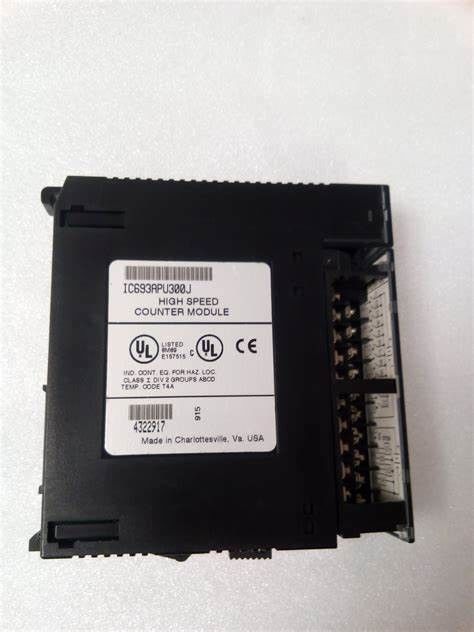

Produktinformation GE IC693APU300:

Das Modul kann konfiguriert sein, um jeden Zähler mit 1 Komplexen, 2 identisch und komplexe Zähler, oder 4 identisch und unabhängige einfache Zähler zur Verfügung zu stellen. Das Modul kommt mit 12 positivem Quellinput mit einem Eingangsspannungsbereich von auch nicht 5 V DV oder 10 bis 30 V DC. Außerdem finden Sie 4 positive Quellertrag, interne Moduldiagnosen und eine entfernbare Klemmleiste, die während der Feldverdrahtung verwendet wird.

Das Modul IC694APU300 liefert zwei Arbeitsweisen, wenn Sie in einem RX3i-System verwendet werden: Klassisch und erhöht. Standardmäßig funktioniert das Modul im klassischen Modus. Jedoch wenn Sie wünschen, erhöhte Eigenschaften zu benutzen, ausgewählter ‚erhöhter Modus‘ unter Verwendung des Maschinenausgaben-Konfigurationswerkzeugs.

Erhöhte Eigenschaften umfassen Unterstützung für bis 1 MHZ Inputfrequenz von den externen Geräten und von internem Oszillator von bis 2 MHZ an Takteingang 1, von der Unterstützung für 32-Bit-Zähler- und z-Inputereignisse, von den konfigurierbaren Ertrag, von der Unfallentdeckungsflagge und von der Unterstützung für Mikroprogrammaufstellungsaktualisierungen über der Rückwand von der RX3i CPU. IC693APU300 hat auch eine Fenstertechnikeigenschaft, die einem Benutzer erlaubt, eine Strecke der Zählerakkumulatorwerte zu definieren, in denen der Röhrenblitz als gültiger Input erkannt wird.

Wenn der Gegenakkumulator außerhalb dieser Strecke geht, wird der Röhrenblitzinput ignoriert. Da das Modul als eine offene Art Ausrüstung gilt, sollte es in eine Einschließung mit minimaler Verschmutzung installiert sein. Für Verdrahtungsverbindungen benutzen Sie Kupferdraht mit einer minimalen Bewertung von 90 Grad Celsius. Wenn zwei Drähte erlaubt werden, dann sollten sie von der gleichen Art sein. Vor der Verdrahtung Module ersetzend, Batterien, Sicherungen oder jedes andere betriebsfähige Teil, hat sie sich empfohlen, den Strom ABZUSTELLEN.

Dieses ist, alle mögliche Unglücke abzuwenden, die möglicherweise auftreten. Außerdem sollte das Produkt in eine Einschließung angebracht werden, die für Gebrauch in Zone 2, in der Gruppe IIC und in bewertetem Minimum IP54 bestätigt wird. Während der Feldverdrahtung muss abgeschirmtes Kabel für alle Kabel benutzt werden, die an den Hochgeschwindigkeitszähler IC694APU300 anschließen. Das abgeschirmte Kabel sollte einen Hochfrequenzboden innerhalb 6 Zoll des Moduls IC694APU300 besitzen.
