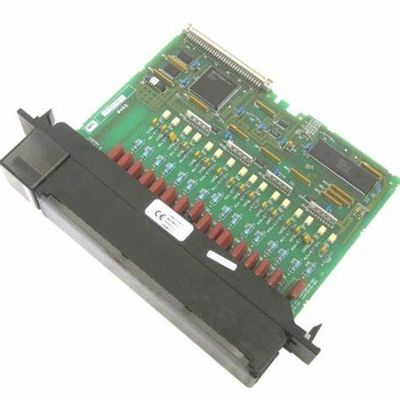

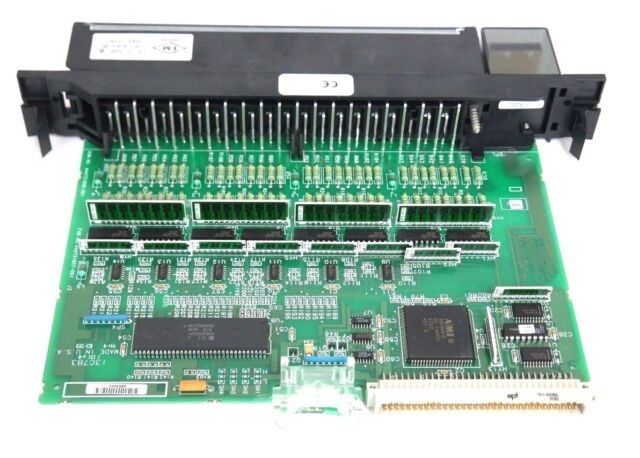

Produktinformation GE IC697MDL653:

IC697MDL653 ist entworfen, um Eigenschaften der positiven und negativen Logiks zu haben; folglich ist es zum Quellstrom vom Eingabegerät zum gemeinen Benutzer in der Lage. Das anwendbare Eingabegerät wird an den Energiebus und den Modulinput angeschlossen. Die folgenden Eingabegeräte sind alle mit dem IC697MDL653 kompatibel: Druckknöpfe, Endschalter, Auswahlschalter und elektronische Näherungsschalter einschließlich die 2-drahtigen und 3en-polig Arten.

Ideal angetrieben Input auf diesem Modul durch jedes kompatible Ausgabemodul Spannung PLC-IC697. Der Inputstromkreis stellt genug gegenwärtig zur Verfügung, um zu garantieren dass die Gerätfunktionen zuverlässig. Der Eingangsstrom ist gewöhnlich 10mA in AUF Zustand und kann 2 MA Durchsickernstrom im Aus-Zustand annehmen, ohne einzuschalten.

Die getrennte Eingabeeinheit Reihe 90-70 GEs Fanuc mit der Katalogzahl IC697MDL653 hat eine Nennspannung von 24 Volt DC ein Eingangsspannungsbereich von -3 bis 30 Volt DC. Die getrennte IC697MDL653 Eingabeeinheit ist auch eine Eingabeeinheit der positiven/negativen Logiks mit 32 Gesamtinputpunkten. Alle diese Inputpunkte werden in 4 Gruppen von 8 Input jede gruppiert. Die IC697MDL653 Eingabeeinheit hat eine Isolierungsnennspannung von 1500 Volt für jeden möglichen Input, der an die Rückwand und 500 Volt zwischen den Inputgruppen angeschlossen wird. Die Eingabeeinheit des Positivs IC697MDL653/der negativen Logiks hat einen typischen Eingangsstrom von 10 Milli-Amperes an der Nennspannung und eine typische Eingangsimpedanz von 2,6 Kiloohmen.

Das Positiv IC697MDL653/negative die Eingabeeinheit hat eine Ein-Zustands-Spannung von 13,5 bis 30 Volt und eine Ausschaltspannung von 0 bis 5 Volt. Der Durchlassstrom ist 6 bis 15 Milli-Amperes und der Sperrstrom ist 0 bis 2 Milli-Amperes. Zusätzlich zu dem hat die IC697MDL653 Eingabeeinheit eine konfigurierbare Filterverzögerungszeit von 1 bis 10 Millisekunden.

Die Konfiguration der Ordnerverzögerungszeit wird auf einer Punkt für Punkt Basis gemacht und es sollte gemerkt werden, dass alle Punkte die gleiche Filterzeit kennzeichnen. Die Einheit erfordert 0,3 Ampere des Stroms von den 5 Volt Bus. Das Modul kommt mit einer mechanischen befestigenden Fähigkeit, die es unmöglich, es auf die falsche Basis zu installieren macht. Auch das Modul IC697MDL653 nimmt Drahtmessgeräte von AWG-Lehre #22 zu AWG-Lehre #14 an und es kann von seinem Schlitz im Gestell leicht gegebenenfalls entfernt werden.
