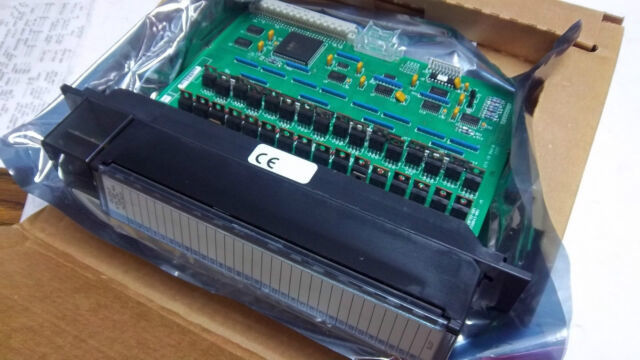

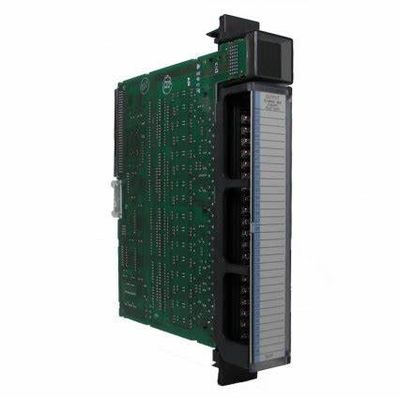

GE IC697MDL753 ist ein 5/48 Volt DC, Ausgabemodul 0,5 Ampere negativer Logik- von32-point

GE IC697MDL753 ist ein 5/48 Volt DC, Ausgabemodul 0,5 Ampere negativer Logik- von32-point

Produktinformation GE IC697MDL753:

Das Ausgabemodul PLC-IC697MDL753 ist mit einer großen Vielfalt von Lasten kompatibel, die Indikatoren, Bewegungsstarter, Solenoide und TTL-Schnittstellen umfassen. Wegen der bedeutenden Gesamtwärmeableitung mit jeder Gruppe Modulen, wird der maximale Strom auf 4 Amps. eingestellt. Jeder Ertrag kann eine gegenwärtige Bewertung liefern, die seine langfristige Bewertung übersteigt.

Die Fähigkeit jedes Ertragpunktes, einen Strom zu liefern hängt in großem Maße von der gegenwärtigen Bewertung des Gerätes ab sowie wird die Dauer das Gerät AN angetrieben. Da das Modul der digitalen Ausgabe keine austauschbaren Sicherungen hat, wird ein ¾ Ampere die 250-Volt-Sicherung außen an jeden Ertragpunkt angeschlossen. Die Sicherungsmodelle sind entweder kleine Sicherung 312,750 oder Bussmann AGC-3/4.

Es gibt bestimmte Feldverdrahtungsverfahren, die eingehalten werden müssen, wenn sie die Module gründen. Zuerst garantieren Sie, dass Sie den Strom während des Abbaus oder der Installation von Klemmleisten abgestellt haben. Die Hochstellschraube, die die Klemmleiste an Ort und Stelle sichert, kann sich befinden, wenn man die Drehtür auf dem Modul öffnet. Die Schraube wird dann in eine rechtsläufige Gegenrichtung gedreht, um die abnehmbare Klemmleiste zu lösen. Das Brett wird danach entfernt, durch sie nach außen ergreifen und sie schwingen.

Seien Sie vorsichtig, wenn Sie die Klemmleiste entfernen. Die Drehtür wird möglicherweise beschädigt, wenn sie benutzt wird, um die Klemmleiste zu entfernen. Das Brett kann die Drähte unterbringen, die von AWG#22 (0.36mm2) reichen recht durch AWG-Lehre #14 (2.10mm2). Merken Sie bitte, dass ein .135-Zoll-maximaler Durchmesser nicht wann unter Verwendung des Drahtes AWG#14 (2.10mm2) überstiegen werden soll.

Für eine richtige Verbindung können Sie zwei Drähte auf jedem möglichem Anschluss beenden, wenn die Drähte von der selben Größe sind. Die Klemmleiste nimmt ein Maximum von 40 Drähten AWG#14 an. Wenn die besagten Drähte verwendet werden sollen, dann sollten die Drahtmarkierungen dementsprechend gesetzt werden. Die Klemmleiste ist entworfen, um ein Maximum von (40) Drähten AWG-Lehre #14 (2,10 mm2) anzunehmen. Um reichlich Platz zur Verfügung zu stellen sollte damit die Drehtür, Drahtmarkierungen gesetzt werden mindestens 8 Zoll (203 Millimeter) vom Beendigungsende schließt wenn man die Drähte AWG-Lehre #14 verwendet. Nachdem Verbindungen für alle Module im Gestell abgeschlossen sind, müssen Aderbündel gesichert werden.
