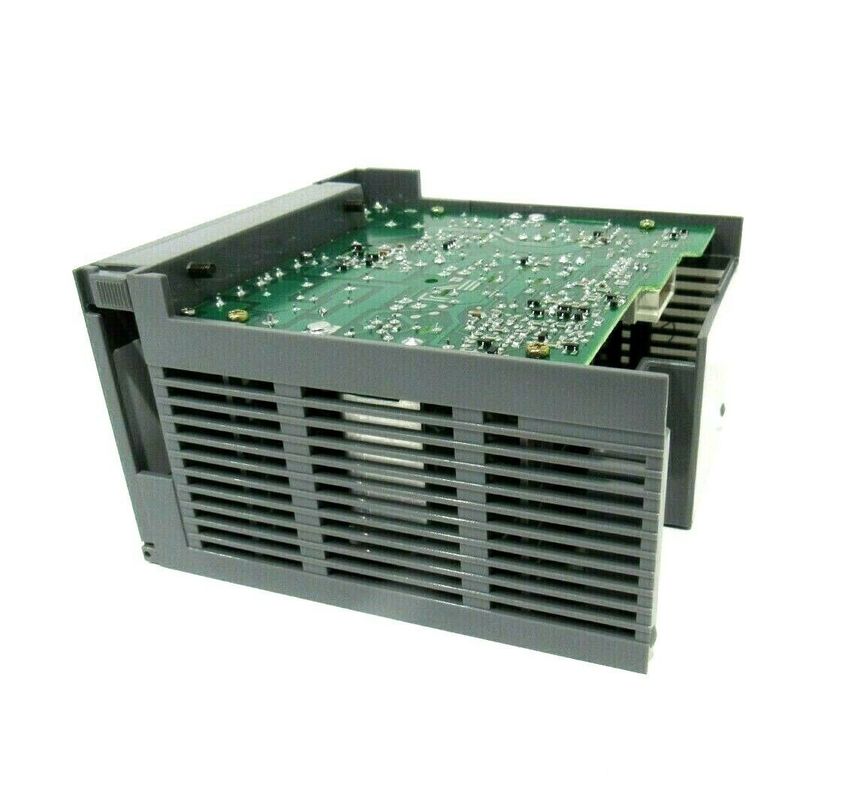

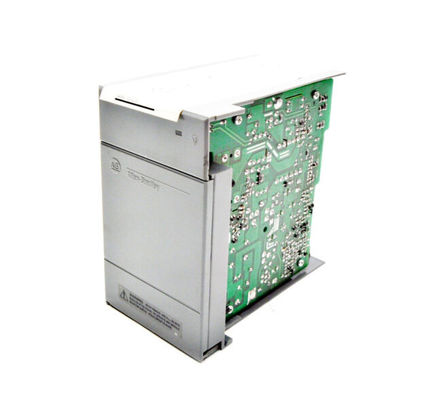

1746-P3 allen bradley io Modul Rockwell Automation 0 bis 60 Grad Celsius SLC 500 Stromversorgung

1746-P3 AB Rockwell Automation 0 bis 60 Grad Celsius SLC 500 Stromversorgung

Technische Spezifikationen für 1746-P3
Hersteller Rockwell Automation
Teilnummer/Katalog Nr. 1746-P3
Isolationsspannung 600V ac RMS für 1 s (Version B oder höher)
Eintrittsstrom 20 A
Typischer Leitungsstrombedarf 90 VA
Nom Eingangsspannung 24VDC
Stromkapazität 3,6 A bei 5 V und 0,87 A bei 24 V
Marke AB
Aufbewahrungszeit 5 ms (volle Belastung); 1000 ms (keine Belastung)
Sicherungsschutz 1746-F3 oder gleichwertig
Betriebstemperatur des Umgebungsbereichs 0...60 °C (32...140 °F)
Serie SLC 500
Modultyp Stromversorgung
Eingangsspannungsbereich 19,2-28,8 VDC
Standort 1746 Fahrwerk, linke Seite
Strömungskapazität 5% über 55 °C (131 °F).
Eingangsspannung 24 Volt Gleichstrom
Eintrittsleistung 61 Watt
Hintergrundstrom (5 Volt) 3,6 Ampere
Hintergrundstrom (24 Volt) 0,87 Ampere
Frequenz DC
Gewicht: 1,1 kg
Abmessungen 5,5 x 2,9 x 5,7 Zoll
Betriebstemperatur von 0 bis 60 Grad Celsius
Abmessungen 5,5 x 2,9 x 5,7 Zoll
Betriebstemperatur von 0 bis 60 Grad Celsius
UPC 10662073521430

Andere übergeordnete Erzeugnisse

EtherNet/IP-Netzwerkkonfiguration
EtherNet/IP-Kommunikationsmodule
Einheitliche Anwendungen für die Erfassung von Daten über die Verarbeitung und Verarbeitung von Stoffen
Die Kommission kann die Mitgliedstaaten auffordern, die in Artikel 4 Absatz 1 genannten Maßnahmen zu ergreifen.
CompactLogix 5370 Steuerungen
EtherNet/IP-Adapter
Die Kommission wird die Kommission auffordern, ihre Stellungnahme zu dem Vorschlag zu unterbreiten, den sie im Rahmen der Verordnung (EU) Nr. 182/2011 vorlegt.
Eingebettete Schalter
1783-ETAP, 1783-ETAP1F, 1783-ETAP2

Das AB 1746-C7-Kabel ist ein Band-Stromkabel, das Steuerungen und Fahrwerk verbindet.Bei Verwendung des 1746-C7-Kabels zur Verbindung von SLC 500-SteuerungenWenn Sie das Kabel zum Anschließen von AB 1746-P4-Stromversorgungen verwenden, beträgt der maximale Abstand zwischen den Stromversorgungen 2,5 Zoll.Das 1746-C7-Kabel selbst ist 15 cm lang.Es sollte nur verwendet werden, um Fahrwerk und Steuerungen nebeneinander zu verbinden, nicht in einer gestapelten Formation mit einem Fahrwerk oder einem Steuerungssystem über dem anderen.

Das 1746-C7-Kabel ist am besten geeignet, um AB 1746-A4, 1746-A7, 1746-10 und 1746-A13-Chassis zu verbinden.das 1746-C7-Kabel kann 2 1746-A4-Chassis miteinander verbinden, kann es 1 1746-A4-Chassis mit einem der anderen aufgelisteten Chassis verbinden).

häufig gestellte Fragen für 1756-PB75
Was ist der Unterschied zwischen 1756-PA75 und 1756-PB75?

Die 1756-PA75 arbeitet mit 85-264VAC versorgt, während die 1756-PB75 von einer externen Versorgungsspannung von 18-32VDC versorgt wird.

Kann ich diese Stromversorgung als Spannungsquelle für die Komponenten des Panels verwenden?

Nein, diese Stromversorgung ist nur für das ControlLogix-Chassis bestimmt.

Welche ControlLogix-Chassis sind kompatibel für den Einsatz mit der 1756-PB75?

Kompatible Fahrgestelle sind 1756-A4, 1756-A7, 1756-A10, 1756-A13, 1756-A17.
