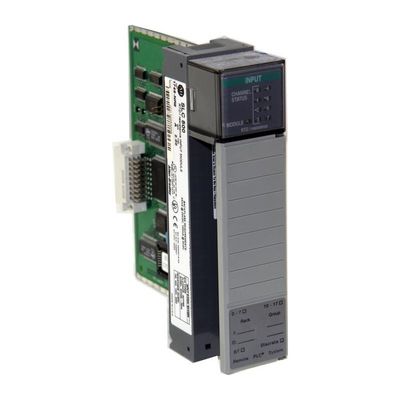

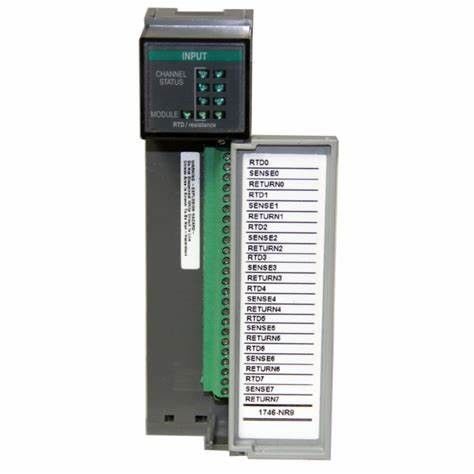

1746-NR8 AB SLC 500 RTD/Widerstand Analog-Eingangsmodule Rockwell Automation

1746-NR8 AB SLC 500 RTD/Widerstands-Analog-Eingangsmodule Rockwell Automation

Technische Spezifikationen für 1746-NR8
Hersteller Rockwell Automation
Marke AB
Serie SLC 500
Teilnummer/Katalog Nr. 1746-NR8
Eingänge 8
Modultyp RTD/Widerstands-Analog-Eingabemodul
Hintergrundstrom (5 Volt) 100 Milliampere
Nr. wenn Eingaben Acht (8)
Hintergrundstrom (24 Volt) 55 Milliampere
Kompatible RTD-Sensoren Platin (385) 100, 200, 500 und 1000; Platin (3816) 100, 200, 500 und 1000; Kupfer (426) 10, Nickel (618) 120, Nickel (672) 120 und Nickeleisen (518) 604.
Aktualisierungszeit 6 Millisekunden auf 2 Sekunden
Kompatible Widerstandseingangsbereich 0 - 150 Ohm, 0 bis 500 Ohm, 0 bis 1000 Ohm und 0 bis 300 Ohm
Hintergrundstrom 100 mA @ 5VDC; 55 mA @ 24VDC
Hintergrundstromverbrauch maximal 1,82 Watt (0,5 Watt bei 5 V Gleichspannung, 1,32 Watt bei 24 V Gleichspannung)
Schritt-Antwort 60 Millisekunden rein, 2,5 Millisekunden raus
I/O-Standort des Fahrgestells Jeder Schlitz außer Schlitz 0
Schritt-Antwort 60 Millisekunden rein, 2,5 Millisekunden raus
Auflösung 0,01 Grad Celsius
Betriebstemperaturbereich 32 bis 140 Grad Fahrenheit
Betriebstemperatur von 0 bis 60 Grad Celsius
UPC 10611320271727
Lagertemperatur -40 bis 85 Grad Celsius
Die in Absatz 1 genannte Bezeichnung gilt nicht.
A/D Umrechnungsmethode Sigma-Delta-Modulation

Andere übergeordnete Erzeugnisse

EtherNet/IP-Netzwerkkonfiguration
EtherNet/IP-Kommunikationsmodule
Einheitliche Anwendungen für die Erfassung von Daten über die Verarbeitung und Verarbeitung von Stoffen
Die Kommission kann die Mitgliedstaaten auffordern, die in Artikel 4 Absatz 1 genannten Maßnahmen zu ergreifen.
CompactLogix 5370 Steuerungen
EtherNet/IP-Adapter
Die Kommission wird die Kommission auffordern, ihre Stellungnahme zu dem Vorschlag zu unterbreiten, den sie im Rahmen der Verordnung (EU) Nr. 182/2011 vorlegt.
Eingebettete Schalter
1783-ETAP, 1783-ETAP1F, 1783-ETAP2

Das AB 1746-C7-Kabel ist ein Band-Stromkabel, das Steuerungen und Fahrwerk verbindet.Bei Verwendung des 1746-C7-Kabels zur Verbindung von SLC 500-SteuerungenWenn Sie das Kabel zum Anschließen von AB 1746-P4-Stromversorgungen verwenden, beträgt der maximale Abstand zwischen den Stromversorgungen 2,5 Zoll.Das 1746-C7-Kabel selbst ist 15 cm lang.Es sollte nur verwendet werden, um Fahrwerk und Steuerungen nebeneinander zu verbinden, nicht in einer gestapelten Formation mit einem Fahrwerk oder einem Steuerungssystem über dem anderen.

Das 1746-C7-Kabel ist am besten geeignet, um AB 1746-A4, 1746-A7, 1746-10 und 1746-A13-Chassis zu verbinden.das 1746-C7-Kabel kann 2 1746-A4-Chassis miteinander verbinden, kann es 1 1746-A4-Chassis mit einem der anderen aufgelisteten Chassis verbinden).

häufig gestellte Fragen für 1756-PB75
Was ist der Unterschied zwischen 1756-PA75 und 1756-PB75?

Die 1756-PA75 arbeitet mit 85-264VAC versorgt, während die 1756-PB75 von einer externen Versorgungsspannung von 18-32VDC versorgt wird.

Kann ich diese Stromversorgung als Spannungsquelle für die Komponenten des Panels verwenden?

Nein, diese Stromversorgung ist nur für das ControlLogix-Chassis bestimmt.

Welche ControlLogix-Chassis sind kompatibel für den Einsatz mit der 1756-PB75?

Kompatible Fahrgestelle sind 1756-A4, 1756-A7, 1756-A10, 1756-A13, 1756-A17.
