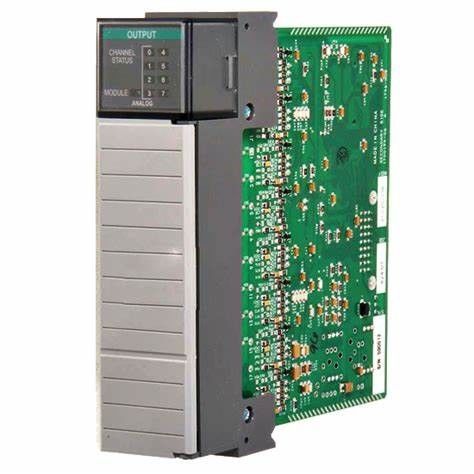

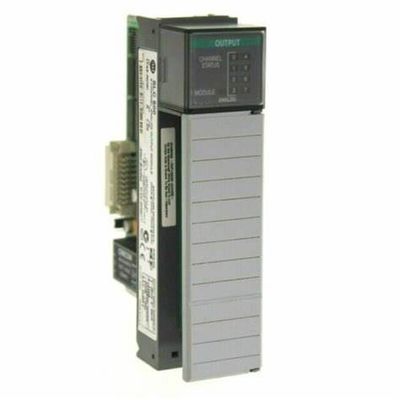

1746-NO8I AB SLC 500 Analog-Ausgangsmodul zwischen 0 und 60 °C

1746-NO8I AB SLC 500 Analog-Ausgangsmodul bei 0 bis 60 °C

Technische Spezifikationen für 1746-NO8I
Hersteller Rockwell Automation
Marke AB
Teilnummer/Katalog Nr. 1746-NO8I
Serie SLC 500
Modultyp Analog-Ausgabe-Modul
Hintergrundstrom (5 Volt) 120 Milliampere
Ergebnisse Vier (4)
Hintergrundstrom (24 Volt) 250 Milliampere
Ausgangsstrombereich 4 bis 20 mA; 0 bis 20 mA; 0 bis 21 mA; 0 bis 21,5 mA
Datenformat Skalierte technische Einheiten; Skaliert für PID; Proportionalzahl; Format 1746-NO4; Benutzerdefinierte Skala
Ausgangsspannungscodierung -32,768 bis +32,764
Hintergrundstrom (5 Volt) 120 mA; (24 Volt Gleichstrom) 250 mA
Updatezeit Klasse 1: 5 ms; Klasse 3: 10 ms
Auflösung 16 Bit
Schrittreaktion 1 ms (0 bis 95% voller Skala)
Schrittreaktion 1 ms (0 bis 95% voller Skala)
Wärmeabbau 6,6 Watt
Umgebungstemperatur 0 bis 60 °C
UPC 10781180054560
Drahtgröße Zwei 14 bis 24 AWG Draht pro Terminal

Andere übergeordnete Erzeugnisse

EtherNet/IP-Netzwerkkonfiguration
EtherNet/IP-Kommunikationsmodule
Einheitliche Anwendungsbereiche für die Berechnung der in Anhang I der Verordnung (EU) Nr. 528/2012 aufgeführten Anforderungen
Die Kommission kann die Mitgliedstaaten auffordern, die in Artikel 5 Absatz 1 genannten Maßnahmen zu ergreifen.
CompactLogix 5370 Steuerungen
EtherNet/IP-Adapter
Die Kommission wird die Kommission auffordern, ihre Stellungnahme zu dem Vorschlag zu unterbreiten, den sie im Rahmen der Verordnung (EU) Nr. 182/2011 vorlegt.
Eingebettete Schalter
1783-ETAP, 1783-ETAP1F, 1783-ETAP2

Das AB 1746-C7-Kabel ist ein Band-Stromkabel, das Steuerungen und Fahrwerk verbindet.Bei Verwendung des 1746-C7-Kabels zur Verbindung von SLC 500-SteuerungenBei der Verwendung des Kabels zur Verbindung von Stromversorgungen AB 1746-P4 beträgt der maximale Abstand zwischen den Stromversorgungen 2,5 Zoll.Das 1746-C7-Kabel selbst ist 15 cm lang.Es sollte nur verwendet werden, um Fahrwerk und Steuerungen nebeneinander zu verbinden, nicht in einer gestapelten Formation mit einem Fahrwerk oder einem Steuerungssystem über dem anderen.

Das 1746-C7-Kabel eignet sich am besten für die Verbindung von AB 1746-A4, 1746-A7, 1746-10 und 1746-A13-Chassis.das 1746-C7-Kabel kann 2 1746-A4-Chassis miteinander verbinden, kann es 1 1746-A4-Chassis mit einem der anderen aufgelisteten Chassis verbinden).

häufig gestellte Fragen für 1756-PB75
Was ist der Unterschied zwischen 1756-PA75 und 1756-PB75?

Der 1756-PA75 arbeitet mit 85-264VAC versorgt, während der 1756-PB75 von einer externen Versorgungsspannung von 18-32VDC versorgt wird.

Kann ich diese Stromversorgung als Spannungsquelle für die Komponenten des Panels verwenden?

Nein, diese Stromversorgung ist nur für das ControlLogix-Chassis bestimmt.

Welche ControlLogix-Chassis sind kompatibel für den Einsatz mit der 1756-PB75?

Kompatible Fahrgestelle sind 1756-A4, 1756-A7, 1756-A10, 1756-A13, 1756-A17.
