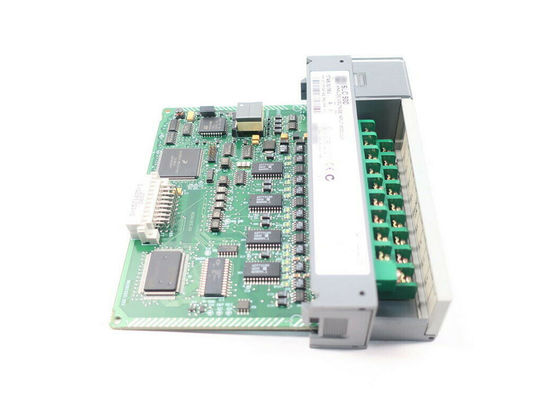

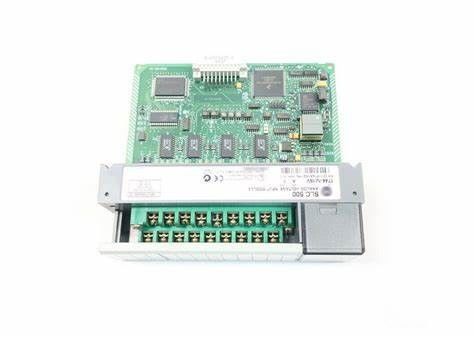

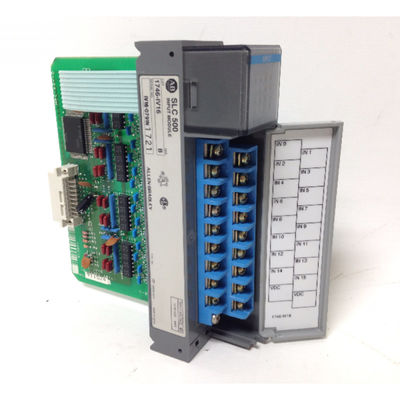

1746-NI16V Digitale Eingabe-Ausgabe-Modul Allen Bradley Bandbreite 6-250 Hertz Rockwell Automation SLC 500 SLC 500

1746-NI16V AB Bandbreite 6-250 Hertz Rockwell Automation SLC 500 SLC 500 Analog I/O Modul

Technische Spezifikationen für 1746-NI16V
Hersteller Rockwell Automation
Marke AB
Teilnummer/Katalognummer 1746-NI16V
Serie SLC 500
Modultyp Analog I/O-Modul
Hintergrundstrom (5 Volt) 125 Milliampere
Einträge Sechzehn (16)
Hintergrundstrom (24 Volt Gleichstrom) 75 Milliampere
elektrisches Signaltyp ±10 V Gleichspannung, 1 bis 5 V Gleichspannung, 0 bis 5 V Gleichspannung, 0 bis 10 V Gleichspannung,
Bandbreite 6-250 Hertz
Standort des Fahrgestells Jeder E/A-Modul-Slot außer Slot 0
Hintergrundstrom (5 Volt) 125 mA;(24 Volt Gleichstrom)75 mA
Schrittreaktion 9-630 Millisekunden
Umwandlungstyp Sigma - Delta
Anwendungen Kombination 120 Volt Wechselstrom E/A
Eingangsfilterung Niedrigpass-Digitalfilter mit programmierbarer Filterfrequenz
Eingangsfilterfrequenzen 6 Hz, 10 Hz, 20 Hz, 40 Hz, 60 Hz, 80 Hz, 100 Hz, 250 Hz
Isolierung 500 V Wechselstrom Isolierung für 1 Sekunde
LED-Anzeigen 5 grüne Statusanzeigen, eine für jede Gruppe von 4 Kanälen und eine für den Modulstatus
Wir empfehlen Kabel Belden #8761 oder gleichwertig

Andere übergeordnete Erzeugnisse

EtherNet/IP-Netzwerkkonfiguration
EtherNet/IP-Kommunikationsmodule
Einheitliche Anwendungen für die Erfassung von Daten über die Verarbeitung und Verarbeitung von Stoffen
Die Kommission kann die Mitgliedstaaten auffordern, die in Artikel 4 Absatz 1 genannten Maßnahmen zu ergreifen.
CompactLogix 5370 Steuerungen
EtherNet/IP-Adapter
Die Kommission wird die Kommission auffordern, ihre Stellungnahme zu dem Vorschlag zu unterbreiten, den sie im Rahmen der Verordnung (EU) Nr. 182/2011 vorlegt.
Eingebettete Schalter
1783-ETAP, 1783-ETAP1F, 1783-ETAP2

Das AB 1746-C7-Kabel ist ein Band-Stromkabel, das Steuerungen und Fahrwerk verbindet.Bei Verwendung des 1746-C7-Kabels zur Verbindung von SLC 500-SteuerungenWenn Sie das Kabel zum Anschließen von AB 1746-P4-Stromversorgungen verwenden, beträgt der maximale Abstand zwischen den Stromversorgungen 2,5 Zoll.Das 1746-C7-Kabel selbst ist 15 cm lang.Es sollte nur verwendet werden, um Fahrwerk und Steuerungen nebeneinander zu verbinden, nicht in einer gestapelten Formation mit einem Fahrwerk oder einem Steuerungssystem über dem anderen.

Das 1746-C7-Kabel ist am besten geeignet, um AB 1746-A4, 1746-A7, 1746-10 und 1746-A13-Chassis zu verbinden.das 1746-C7-Kabel kann 2 1746-A4-Chassis miteinander verbinden, kann es 1 1746-A4-Chassis mit einem der anderen aufgelisteten Chassis verbinden).
