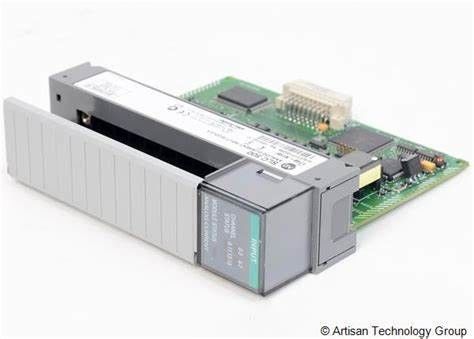

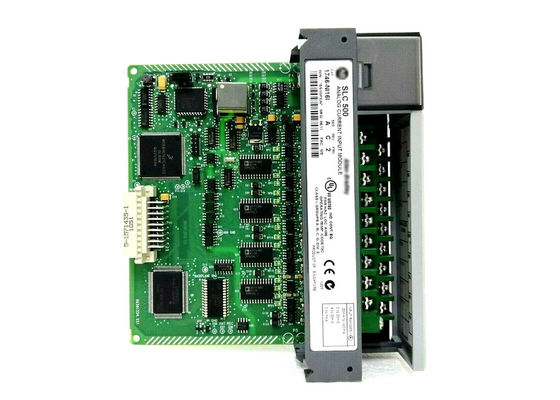

1746-NI16I AB Backplane Strom (5 Volt) 125 Milliampere SLC 500 Analog I/O Modul

1746-NI16I AB Backplane Strom (5 Volt) 125 Milliampere SLC 500 Analog I/O Modul

Technische Spezifikationen für 1746-NI16I
Hersteller Rockwell Automation
Marke AB
Teilnummer/Katalognummer 1746-NI16I
Serie SLC 500
Modultyp Analog I/O-Modul
Hintergrundstrom (5 Volt) 125 Milliampere
Einträge Sechzehn (16)
Hintergrundstrom (24 Volt Gleichstrom) 75 Milliampere
Elektrische Signale vom Typ 0 bis 20 mA, 4 bis 20 mA, ±20 mA und 0 bis 1 mA
Bandbreite 6-250 Hertz
Standort des Fahrgestells Jeder E/A-Modul-Slot außer Slot 0
Schrittreaktion 9-630 Millisekunden
Hintergrundstrom (5 Volt) 125 mA;(24 Volt Gleichstrom)75 mA
Umwandlungstyp Sigma - Delta
Wärmeverlust 2,43 Watt
Eingangsfilterung Niedrigpass-Digitalfilter mit programmierbarer Filterfrequenz
Anwendungen Kombination 120 Volt Wechselstrom E/A
Eingangsfilterfrequenzen 6 Hz, 10 Hz, 20 Hz, 40 Hz, 60 Hz, 80 Hz, 100 Hz, 250 Hz
UPC 10611320228196
Isolierung 500 V Wechselstrom Isolierung für 1 Sekunde
LED-Anzeigen 5 grüne Statusanzeigen, eine für jede Gruppe von 4 Kanälen und eine für den Modulstatus
Empfohlenes Kabel Belden #8761 oder gleichwertig

Andere übergeordnete Erzeugnisse

EtherNet/IP-Netzwerkkonfiguration
EtherNet/IP-Kommunikationsmodule
Einheitliche Anwendungen für die Erfassung von Daten über die Verarbeitung und Verarbeitung von Stoffen
Die Kommission kann die Mitgliedstaaten auffordern, die in Artikel 4 Absatz 1 genannten Maßnahmen zu ergreifen.
CompactLogix 5370 Steuerungen
EtherNet/IP-Adapter
Die Kommission wird die Kommission auffordern, ihre Stellungnahme zu dem Vorschlag zu unterbreiten, den sie im Rahmen der Verordnung (EU) Nr. 182/2011 vorlegt.
Eingebettete Schalter
1783-ETAP, 1783-ETAP1F, 1783-ETAP2

Das AB 1746-C7-Kabel ist ein Band-Stromkabel, das Steuerungen und Fahrwerk verbindet.Bei Verwendung des 1746-C7-Kabels zur Verbindung von SLC 500-SteuerungenWenn Sie das Kabel zum Anschließen von AB 1746-P4-Stromversorgungen verwenden, beträgt der maximale Abstand zwischen den Stromversorgungen 2,5 Zoll.Das 1746-C7-Kabel selbst ist 15 cm lang.Es sollte nur verwendet werden, um Fahrwerk und Steuerungen nebeneinander zu verbinden, nicht in einer gestapelten Formation mit einem Fahrwerk oder einem Steuerungssystem über dem anderen.

Das 1746-C7-Kabel ist am besten geeignet, um AB 1746-A4, 1746-A7, 1746-10 und 1746-A13-Chassis zu verbinden.das 1746-C7-Kabel kann 2 1746-A4-Chassis miteinander verbinden, kann es 1 1746-A4-Chassis mit einem der anderen aufgelisteten Chassis verbinden).

häufig gestellte Fragen für 1756-PB75
Was ist der Unterschied zwischen 1756-PA75 und 1756-PB75?

Die 1756-PA75 arbeitet mit 85-264VAC versorgt, während die 1756-PB75 von einer externen Versorgungsspannung von 18-32VDC versorgt wird.

Kann ich diese Stromversorgung als Spannungsquelle für die Komponenten des Panels verwenden?

Nein, diese Stromversorgung ist nur für das ControlLogix-Chassis bestimmt.

Welche ControlLogix-Chassis sind kompatibel für den Einsatz mit der 1756-PB75?

Kompatible Fahrgestelle sind 1756-A4, 1756-A7, 1756-A10, 1756-A13, 1756-A17.
