DS3800HIOB Leiterplatte von GE Die DS3800HIOB der Speedtronic Mark IV-Serie

DS3800HIOB Leiterplatte von GE Die DS3800HIOB der Speedtronic Mark IV-Serie

Beschreibung des Produkts

Die DS3800HIOB ist eine Leiterplatte von GE. Die DS3800HIOB wurde als Teil der Speedtronic Mark IV-Serie als Input/Output-Karte entwickelt.

Der DS3800HIOB hat folgende Spezifikationen:

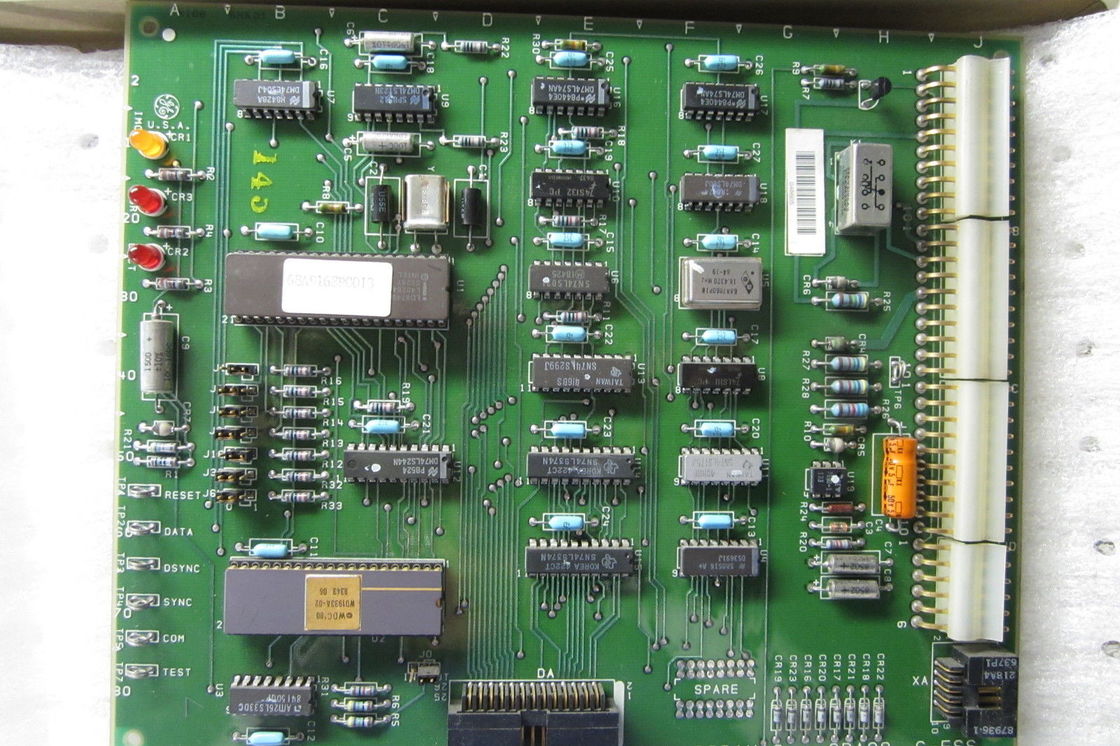

Die erste ist Bernsteinfarben, mit der Aufschrift "Imok", die anderen zwei sind rot, mit der Aufschrift "ADR" und "LACT".

ist an der oberen Kante von A bis J gekennzeichnet

ist von 10 bis 80 in zehnfachen Schritten am linken Rand gekennzeichnet

hat eine Intel LD8748 Eprom an der U1

verfügt über insgesamt acht Sprungschalter, von denen sieben in einer vertikalen Linie mit der Möglichkeit, an 0 oder 1 zu sitzen, zusammengesetzt sind.und sitzt bei "in" oder "out"."

hat sieben Testpunkte. Sechs davon befinden sich entlang des linken Randes des Boards und sind von oben nach unten mit Reset, Data, Dsync, Sync, Com und Test gekennzeichnet.Das siebte TP befindet sich auf der anderen Seite der Tafel und trägt die Aufschrift "101." Es ist zu beachten, dass dieses TP mit "TP6" gekennzeichnet ist, während das "Test" TP mit "TP7" gekennzeichnet ist.

mit einem SN74LS244N Dip integrierten Schaltkreis an U12

hat mehrere integrierte Schaltungen, von denen einige spezifiziert wurden.

der Schaltkreis bei U5 ist ein schwingender Chip, der auf 18,4320 mHz eingestellt ist

hat mehrere Kondensatoren, darunter einen 50 v 5 μf Kondensator in der rechten Mitte der Platine.

ist mit vielen mit Keramik bedeckten Metallfoliewiderständen unterschiedlicher Werte ausgelegt.

hat zwei Linien von 8 Sätzen PTH (plattierte Durchlöcher), die sich in der Nähe des unteren Randes der Platte befinden.

hat einen mehrspinnigen männlichen Stecker am unteren Rand der Platine, gekennzeichnet mit 87936-2 218A4637P3

Die oberste Schicht der Platte wird an den Ecken geformt, während die untere Schicht an allen vier Ecken gebohrt wird.

hat einen Transistor

hat einen Schalter

auf der rechten Kante JB/JC/JD gekennzeichnet ist. Dies entspricht einem 90-Grad-PCB-Anschluss (männlich), der über den größten Teil dieser Kante der Platine verläuft.
