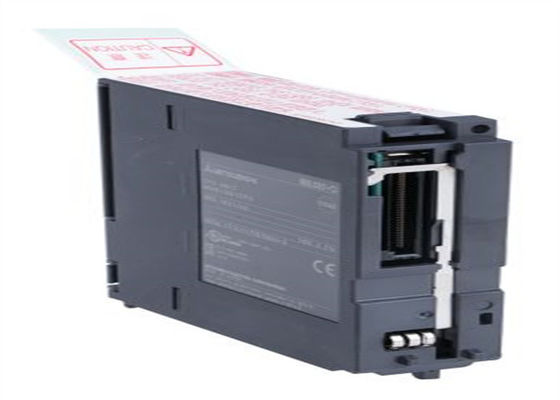

Spezifikationen
| Eigenschaft |
Wert |
| Zur Verwendung mit |
MELSEC Q-Serie |
| Anzahl der E/Ausgänge |
2048 |
| Herstellerreihe |
MELSEC Q |
| Eingabetyp |
Analog, digital |
| Spannungskategorie |
5 V Gleichstrom |
| Ausgabeart |
Analog, digital |
| Typ des Kommunikationshafens |
Einheit für die Überwachung der Luftfahrt |
| Kapazität des Programms |
56 kB |
| Programmierschnittstelle |
Computer, Bedienfeld |
| Mindestbetriebstemperatur |
0°C |
| Backup der Batterie |
- Ja, das ist es. |
| Typ der Montage |
DIN-Schiene |
| Gedächtnis |
94 kB |
| Tiefe |
98 mm |
| Abmessungen |
89.3 x 27.4 x 98 mm |
| Höchstbetriebstemperatur |
+55°C |
| Länge |
89.3 mm |
| Maximale Eingaben/Ausgänge |
8192 |
| Anzahl der Kommunikationshäfen |
1 |
| Breite |
27.4 mm |
Merkmale des MELSEC-Systems Q
CPU-Module
Das MELSEC System Q bietet eine breite Palette von CPU-Modulen:
●QCPU-Basismodell
¢ Q00JCPU
¢ Q00CPU
¢Q01CPU
●Hochleistungsmodell QCPU
¢ Q02CPU
¢ Q02HCPU
¢ Q06HCPU
¢ Q12HCPU
¢Q25HCPU
●Universalmodell QCPU
¢ Q00UJCPU
¢ Q00UCPU
¢ Q01UCPU
¢ Q02UCPU
¢ Q03UDCPU
¢ Q03UDECPU
¢ Q04UDHCPU
¢ Q04UDEHCPU
¢ Q06UDHCPU
¢ Q06UDEHCPU
¢ Q10UDHCPU
¢ Q10UDEHCPU
¢ Q13UDHCPU
¢ Q13UDEHCPU
¢ Q20UDHCPU
¢ Q20UDEHCPU
¢ Q26UDHCPU
¢ Q26UDEHCPU
●Prozessor-CPU
¢ Q02PHCPU
¢ Q06PHCPU
¢ Q12PHCPU
¢ Q25PHCPU
●Redundante CPU
¢ Q12PRHCPU
¢ Q25PRHCPU
Grundeinheiten
Die Q00JCPU und Q00UJCPU umfassen eine Stromversorgung, eine CPU und eine Hauptanlage mit fünf Slots.
Alle anderen CPUs müssen auf einer Haupt-Basis-Einheit montiert werden.
kann montiert werden und bis zu zwölf Module umfasst.
Die Erweiterungseinheiten können über ein Buskabel an die Hauptbasisanschlussseinheit angeschlossen werden.Die Verlängerungsanlagen sind mit oder ohne Schlitze für eine separate Stromversorgung und mit Schlitzen für bis zu zwölf Module erhältlich.
Die Q00JCPU und Q00UJCPU können maximal 16 Module auf einer Hauptanlage und zwei
Erweiterungseinheiten.
Die CPU-Module Q00CPU, Q01CPU, Q00UCPU, Q01UCPU und Q02UCPU sind mit bis zu vier Erweiterungseinheiten und insgesamt 24 Modulen (36 Module mit Q02UCPU) erweiterbar.
Mit Ausnahme von Q12PRHCPU und Q25PRHCPU können alle anderen CPU-Typen mit sieben Erweiterungseinheiten mit insgesamt maximal 64 Slots erweitert werden.Die maximale Entfernung zwischen der Hauptanlage und der letzten Verlängerungsanlage beträgt 13.2 m, so dass die Basisgeräte mit einem gewissen Abstand zueinander im Schrank montiert werden können.
- Anschluss von Erweiterungsbasisgeräten an ein redundantes PLC-System
Es ist nicht möglich, eine Erweiterungseinheit mit einer redundanten CPU bis zur Seriennummer 09012 an eine Hauptbasisseinheit anzuschließen... Die Erweiterung kann über das MELSECNET/H-Netzwerk über eine entfernte E/A-Station erfolgen.
Es ist möglich, eine Hauptanlage mit einer redundanten Q12PRHCPU oder einer Q25PRHCPU ab der Seriennummer 09012... bis zu maximal sieben Erweiterungsanlagen mit insgesamt 63 Modulen zu verbinden.
Die erste Verlängerungseinheit muss Typ Q65WRB sein, die zweite bis siebte Einheit kann Typ Q68RB sein.
Bis zu 8192 Eingänge und Ausgänge
Die CPU-Typen Q02(H) bis Q25H, die Universalmodell-CPUs von Q03UD(E) CPU an, alle Prozess-CPUs und redundante CPUs können bis zu 4096 Eingaben/Ausgänge direkt auf der Basiseinheit adressieren.Zusammen mit Remote I/O können diese CPUs bis zu 8192 I/O-Punkte adressieren.
Ein Q02UCPU kann bis zu 2048 Eingaben/Ausgänge direkt und bis zu 8192 Eingaben/Ausgänge insgesamt adressieren.
Die Q00JCPU und Q00UJCPU adressieren 256 I/O-Punkte direkt. Die Q00CPU, Q00UCPU, Q01CPU oder Q01UCPU adressieren 1024 I/O-Punkte.Bei diesen CPU-Typen wird die Zahl auf 2048 Punkte und bei Universalmodell-PLC-CPUs auf 8192 Punkte durch Fern-Eingänge erweitert..
Hochgeschwindigkeitsprogrammverarbeitung
CPU-Typen mit einem zusätzlichen "H" (wie Q12HCPU, Q25HCPU oder Q12PHCPU) machen eine schnellere Verarbeitung des Programms. Die Betriebszeit für die LD-Instruktion (Last) durch die Q02CPU beträgt 79 ns.Dieselbe Anweisung wird in 34 ns von der H-Typ-CPU durchgeführt.
Eine universelle Modell-PLC-CPU erhöht die Verarbeitungsgeschwindigkeit zusätzlich.5 ns mit CPU-Modulen von Q04UDCPU auf.
Mit dem neuen MELSEC-System
Die Datenübertragung auf I/O-Module, intelligente Funktionsmodule und Netzwerkmodule ist im Vergleich zu den bisherigen Basismodulen wesentlich schneller.Der Zugang des Q02HCPU zu einem intelligenten Funktionsmodul ist mit 20 μs pro Wort 7-mal schneller als mit dem Q2ASHCPUDer Refresh-Zyklus des MELSECNET/10-Netzwerks ist im Vergleich zum Q02HCPU etwa 4,3 mal schneller und benötigt nur 4,6 ms für 8 kwords.
