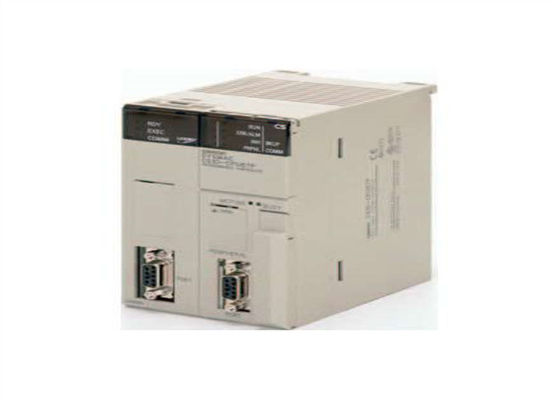

CS1D-CPU67H CS1D0006M 135745 OMRON CPU Duplex 5120 I/O 250 KW Programm 448 KW Daten

CS1D-CPU67H CS1D0006M 135745 OMRON CPU Duplex 5120 I/O 250 KW Programm 448 KW Daten

Beschreibung:

Spezifikationen
Steuerungsmethode Speicherprogramm
Steuerungsmethode I/O Zyklisches Scannen und sofortige Verarbeitung sind beide möglich.

Programmieren

•Leiterdiagramme
•SFC (sequentielle Funktionsdiagramme)

•ST (strukturierter Text)

• Mnemonik

Längen der Anweisungen 1 bis 7 Schritte pro Anweisung
Leiteranweisungen ca. 400 (3-stellige Funktionscodes)
Grundlegende Anweisungen 0,02 ms min.
Spezielle Anweisungen 0,04 ms min.

Anzahl der Aufgaben

288 (Zyklusaufgaben: 32, Unterbrechungsaufgaben: 256)
Anmerkung 1:Zyklische Aufgaben werden in jedem Zyklus ausgeführt und mit den Anweisungen TKON ((820) und TKOF ((821) gesteuert.

2:Die folgenden 4 Arten von Unterbrechungsaufgaben werden unterstützt.

Unterbrechungen

Geplante Unterbrechungen: Unterbrechungen, die zu einer geplanten Zeit durch den eingebauten Timer der CPU-Einheit erzeugt werden.
Power OFF Interrupts: Unterbrechungen, die ausgeführt werden, wenn die Leistung der CPU-Einheit ausgeschaltet wird.

Externe I/O-Unterbrechungen: Unterbrechungen der Spezial-I/O-Einheiten, der CPU-Bus-Einheiten der CS-Serie oder der Innenplatine.

Funktionsblöcke *1 Sprachen in Funktionsblöcke Definitionen: Leiterprogrammierung, strukturierter Text

Ein-/Aus-Bereich

5,120: CIO 000000 bis CIO 031915 (320 Wörter von CIO 0000 bis CIO 0319)
Die Einstellung des ersten Wortes kann vom Standard (CIO 0000) geändert werden, so dass CIO 0000 auf CIO 0999 verwendet werden kann.C200H Grundeinheiten der E/A, und C200H-Gruppe-2-Hochdichte-E/A-Einheiten.

Der CIO-Bereich kann als Arbeitsbits verwendet werden, wenn die Bits nicht verwendet werden, wie hier gezeigt.

Linkbereich 3200 (200 Wörter): CIO 10000 bis CIO 119915 (Wörter CIO 1000 bis CIO 1199)
Link-Bits werden für Datenverbindungen verwendet und werden den Einheiten in Controller-Link-Systemen und PLC-Link-Systemen zugewiesen.

CPU Bus Unit Area 6,400 (400 Wörter): CIO 150000 bis CIO 189915 (Wörter CIO 1500 bis CIO 1899)
Die CPU-Bus-Einheit-Bits der CS-Serie speichern den Betriebszustand der CPU-Bus-Einheiten der CS-Serie. (25 Wörter pro Einheit, maximal 16 Einheiten)

Spezielle E/A-Einheit

15,360 (960 Wörter): CIO 200000 bis CIO 295915 (Wörter CIO 2000 bis CIO 2959)
Spezielle I/O-Einheit-Bits werden den Speziellen I/O-Einheiten der CS-Serie und den Speziellen I/O-Einheiten der C200H zugewiesen (siehe Hinweis).

Die maximale Gesamtzahl der Slots ist jedoch auf 80 einschließlich der Erweiterungsslots begrenzt, so dass die maximale Anzahl der Einheiten tatsächlich 80 beträgt.

Anmerkung: Es können maximal 16 C200H-Sonder-Eingangs-/Ausgangseinheiten montiert werden.

Einige E/A-Einheiten werden als Spezial-E/A-Einheiten eingestuft.

Inner Board Area 1,600 (100 Wörter): CIO 190000 bis CIO 199915 (Wörter CIO 1900 bis CIO 1999)
Inner Board-Bits werden den Inner Boards zugewiesen. (100 E/A-Worte max.)

SYSMAC BUS Bereich 800 (50 Wörter): CIO 300000 bis CIO 304915 (Wörter CIO 3000 bis CIO 3049)
SYSMAC BUS-Bits werden Slave-Racks zugewiesen, die mit SYSMAC BUS Remote I/O Master Units verbunden sind.

I/O Terminalbereich 512 (32 Wörter): CIO 310000 bis CIO 313115 (Wörter CIO 3100 bis CIO 3131)
I/O-Terminalbits werden I/O-Terminal-Einheiten (aber nicht Slave-Racks) zugewiesen, die mit SYSMAC BUS Remote I/O Master Units verbunden sind.

C200H Spezielle E/A-Einheit Bereich 8.192 Bits (512 Wörter): W00000 bis W51115 (W000 bis W511)
C200H Special I/O Unit-Bits werden C200H Special I/O Units zugewiesen und separat von der I/O-Aktualisierung zugegriffen.

DeviceNet Area 1,600 (100 Wörter): Ausgänge: CIO 005000 bis CIO 009915 (Wörter CIO 0050 bis CIO 0099)
Eingaben: CIO 035000 bis CIO 039915 (Wörter CIO 0350 bis CIO 0399)

DeviceNet-Bits werden Slaves gemäß DeviceNet-Fern-E/A-Kommunikation zugewiesen.

PLC Link Area 64 Bit (4 Wörter): CIO 024700 bis CIO 025015 (Wörter CIO 0247 bis CIO 0250)
Wenn eine PLC-Verbindungseinheit in einer PLC-Verbindung verwendet wird, werden diese Bits verwendet, um PLC-Verbindungsfehler und den Betriebszustand anderer CPU-Einheiten in der PLC-Verbindung zu überwachen.

Internal I/O Area 4,800 (300 Wörter): CIO 120000 bis CIO 149915 (Wörter CIO 1200 bis CIO 1499)
37,504 (2,344 Wörter): CIO 380000 bis CIO 614315 (Wörter CIO 3800 bis CIO 6143)

Diese Bits im CIO-Bereich werden als Arbeitsbits in der Programmierung verwendet, um die Programmdurchführung zu steuern.

Arbeitsbereich 8.192 Bits (512 Wörter): H00000 bis H51115 (H000 bis H511)
Diese Bits im CIO-Bereich werden als Arbeitsbits in der Programmierung verwendet, um die Programmdurchführung zu steuern.

Wenn Sie in der Programmierung Arbeitsbits verwenden, verwenden Sie zuerst die Bits im Arbeitsbereich, bevor Sie Bits aus anderen Bereichen verwenden.

Haltungsfläche

8, 192 Bits (512 Wörter): H00000 bis H51115 (H000 bis H511)
Haltebits werden verwendet, um die Ausführung des Programms zu steuern und ihren ON/OFF-Status zu erhalten, wenn die SPS ausgeschaltet oder der Betriebsmodus geändert wird.

Anmerkung: Die Wörter Funktionsblock-Haltungsbereich werden von H512 bis H1535 zugewiesen. Diese Wörter können nur für den Instanzbereich des Funktionsblocks (intern zugewiesener Variablenbereich) verwendet werden.

Hilfsbereich Nur Lesen: 7.168 Bits (448 Wörter): A00000 bis A44715 (Wörter A000 bis A447) Lesen/Schreiben: 8.192 Bits (512 Wörter):A44800 bis A95915 (Wörter A448 bis A959) Hilfsbits werden spezifischen Funktionen zugewiesen.
Vorübergehender Bereich 16 Bits (TR0 bis TR15)
Temporäre Bits werden verwendet, um die Ausführungsbedingungen von ON/OFF bei Programmzweigen vorübergehend zu speichern.

Timer Bereich 4,096: T0000 bis T4095 (von den Zählern getrennt)
Anmerkung: Die Zeiteinheiten für die Timereinstellungen sind 0,1 s, 0,01 s und 0,001 s (je nach verwendeter Timerinstruktion).

Zählerbereich C0000 bis C4095 (von den Timern getrennt)


DM-Bereich

32K Wörter: D00000 bis D32767
Spezielle interne E/A-Einheit DM-Fläche: D20000 bis D29599 (100 Wörter x 96 Einheiten)

verwendet, um Parameter für spezielle E/A-Einheiten festzulegen.

Wird verwendet, um Parameter für CPU-Bus-Einheiten festzulegen.

Innerer Vorstand DM Bereich: D32000 bis D32099

Verwendet, um Parameter für Inner Boards festzulegen.

Als Allzweckdatenbereich zum Lesen und Schreiben von Daten in Wort-Einheiten (16 Bit) verwendet.
