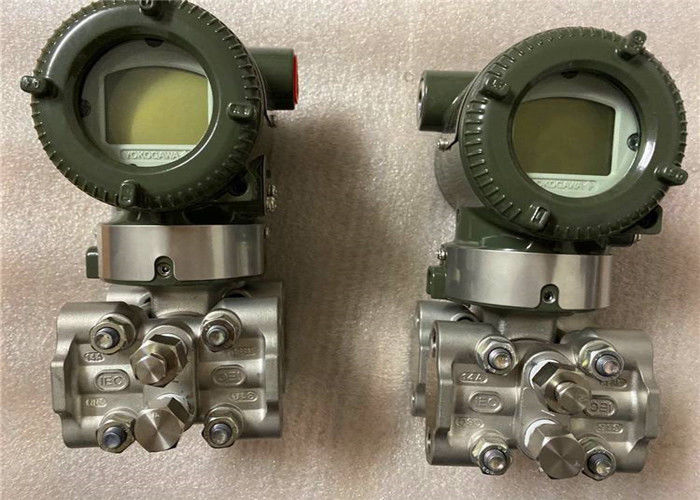

Yokogawa EJA110E-JFS5G-912DD/D4 Druck-Temperatur-Transmitter
Schnelle Details
· Herkunftsort: Japan
· Markenname: Yokogawa
· Modellnummer: EJA110E-JFS5G-912DD/D4
· Ausgang: 4–20 mA mit HART-Protokoll
· Genauigkeit: ±0,065 % der Spanne
· Abdeckflansch: SUS316, Hastelloy C-276, Monel
· Stromversorgung: 10,5 bis 42 V
· Montage: 2-Zoll-Rohrmontage
Verpackung & Lieferung
| Verpackungsinformationen: |
Kartonstandard |
| Lieferdetails:44 |
4~6 Wochen nach Bestelldetails |
Spezifikationen
EJA110A
1. Hohe Genauigkeit, ausgezeichnete Langzeitstabilität
2. Zur Messung des Flüssigkeits-, Gas- und Dampfdurchflusses. Ausgang: 4 bis 20 mA Gleichstromsignal.
YOKOGAWA Differenzdrucktransmitter DPharp EJA110A
MERKMALE:
Hervorragende Leistung und Stabilität:
Die EJA-Serie besteht aus einkristallinem Silizium, einem perfekten Material, das keine Hysterese bei Druck- oder Temperaturänderungen aufweist.Der Sensor minimiert Überdruck, Temperaturänderungen und statische Druckeffekte und bietet somit eine unübertroffene Langzeitstabilität.
Kompakte und leichte Bauweise:
Halbiertes Gewicht gegenüber herkömmlichen Modellen durch Miniaturisierung des Gehäuses mit Verstärker-ASIC, Druckzellenstruktur und Flansch.Der ASIC verwendet die minimale Anzahl an Teilen und verbessert die Zuverlässigkeit des Verstärkers.
Feldbus-Kommunikationsfähigkeit:
Feldbus ist ein digitales Zwei-Wege-Kommunikationssystem.Es handelt sich um eine revolutionäre Technologie zur Konfiguration von Instrumentensteuerungssystemen und einen vielversprechenden Nachfolger der standardmäßigen analogen 4- bis 20-mA-Kommunikation, die heute in den meisten Feldinstrumenten verwendet wird.
MODELL- UND SUFFIXCODES:
| Modell |
Optionale Codes |
Beschreibung |
| EJA110A |
· · · · · · · · · · |
Differenzdrucktransmitter |
| Ausgangssignal |
-D · · · · · · ·
-E · · · · · · · ·
-F · · · · · · · ·
-G · · · · · · ·
|
4 bis 20 mA DC mit digitaler Kommunikation (BRAIN-Protokoll)
4 bis 20 mA DC mit digitaler Kommunikation (HART-Protokoll, siehe GS 01C22T01-00E)
Digitale Kommunikation (FOUNDATION Fieldbus-Protokoll, siehe GS 01C22T02-00E)
Digitale Kommunikation (PROFIBUS PA-Protokoll, siehe GS 01C22T03-00E)
|
|
Messung
Spanne (Kapsel)
|
L · · · · · · · ·
M · · · · · · · ·
H · · · · · · · ·
V · · · · · · · ·
|
0,5 bis 10 kPa {50 bis 1000 mmH2O} {2 bis 40 inH2O} {5 bis 100 mbar}
1 bis 100 kPa {100 bis 10.000 mmH2O} {4 bis 400 inH2O} {10 bis 1.000 mbar}
5 bis 500 kPa { 0,05 bis 5 kgf/cm2} {20 bis 2000 inH2O} {50 bis 5000 mbar}
0,14 bis 14 MPa { 1,4 bis 140 kgf/cm2}*1 {20 bis 2000 psi} {1,4 bis 140 bar}
|
|
Benetzt
Teilematerial*11
|
S# · · · · · · ·
H# · · · · · · ·
M# · · ·· · · ·
T · · · · · · · ·
A#· · · · · · · ·
D · · · · · · · ·
B# · · · · · · ·
|
[Körper]ˆ² [Kapsel] [Entlüftungsstopfen]
SCS14A SUS316Lˆ5 SUS316ˆ13
SCS14A Hastelloy C-276ˆ6ˆ12 SUS316 ˆ13
SCS14A Monelˆ6 SUS316 ˆ13
SCS14A Tantal ˆ6 SUS316 ˆ13
Hastelloy C-276 Äquivalentˆ³ Hastelloy C-276 ˆ6ˆ 12 Hastelloy C-276 ˆ12
Hastelloy C-276 Äquivalent ˆ³ Tantal ˆ³ Hastelloy C-276 ˆ12
Monel-Äquivalent ˆ4 Monel ˆ6 Monel
|
|
Verfahren
Verbindungen
|
0 · · · · · · · ·
1 · · · · · · · ·
2 · · · · · · · ·
3 · · · · · · · ·
4 · · · · · · · ·
5 · · · · · · · ·
|
ohne Prozessanschluss (Rc1/4 weiblich an den Deckelflanschen)
mit Rc1/4 weiblichem Prozessanschluss
mit Rc1/2 weiblichem Prozessanschluss
mit 1/4 NPT Innengewinde-Prozessanschluss
mit Prozessanschluss 1/2 NPT Innengewinde
ohne Prozessanschluss (1/4 NPT Innengewinde an den Deckelflanschen)
|
|
Schrauben und
Nüsse Material
|
A · · · · · · · ·
B · · · · · · · ·
C · · · · · · · ·
|
[Maximaler Arbeitsdruck]
SCM435 16 MPa {160 kgf/cm2}*9
SUS630 16 MPa {160 kgf/cm2}*9
SUH660 16 MPa {160 kgf/cm2}*9
|
| Installation |
-2 · · · · · · · ·
-3 · · · · · · · ·
-6 · · · · · · · ·
-7 · · · · · · · ·
-8 · · · · · · · ·
-9 · · · · · · · ·
|
Vertikaler Impulsleitungstyp, rechte Hochdruckseite, Prozessanschluss oben*7
Vertikaler Impulsleitungstyp, rechte Hochdruckseite, Prozessanschluss nach unten*7
Vertikaler Impulsleitungstyp, linke Hochdruckseite, Prozessanschluss oben*7
Vertikaler Impulsleitungstyp, linke Hochdruckseite, Prozessanschluss nach unten*7
Horizontaler Impulsleitungstyp, rechtsseitiger Hochdruck*8
Horizontaler Impulsleitungstyp, linke Hochdruckseite*8
|
|
Elektrisch
Verbindung
|
0 · · · · · · · ·
2 · · · · · · · ·
3 · · · · · · · ·
4 · · · · · · · ·
5 · · · · · · · ·
7 · · · · · · · ·
8 · · · · · · · ·
9 · · · · · · · ·
A · · · · · · · ·
C · · · · · · · ·
D · · · · · · · ·
|
G1/2 Innengewinde, ein elektrischer Anschluss
1/2 NPT Innengewinde, zwei elektrische Anschlüsse ohne Blindstopfen
Pg 13,5 weiblich, zwei elektrische Anschlüsse ohne Blindstopfen
M20-Buchse, zwei elektrische Anschlüsse ohne Blindstopfen
G1/2 Innengewinde, zwei elektrische Anschlüsse und ein Blindstopfen
1/2 NPT Innengewinde, zwei elektrische Anschlüsse und ein Blindstopfen
Pg 13,5 weiblich, zwei elektrische Anschlüsse und ein Blindstopfen
M20-Buchse, zwei elektrische Anschlüsse und ein Blindstopfen
G1/2-Innengewinde, zwei elektrische Anschlüsse und ein SUS316-Blindstopfen
1/2 NPT-Innengewinde, zwei elektrische Anschlüsse und ein SUS316-Blindstopfen
M20-Buchse, zwei elektrische Anschlüsse und ein SUS316-Blindstecker
|
|
Integral
Indikator
|
D · · · · · · · ·
E · · · · · · · ·
N · · · · · · · ·
|
Digitale Anzeige
Digitalanzeige mit Bereichseinstellschalter*10
(Keiner)
|
|
Montage
Halterung
|
A · · · · · · · ·
B · · · · · · · ·
J · · · · · · · ·
C · · · · · · · ·
D · · · · · · · ·
K · · · · · · · ·
N · · · · · · · ·
|
SECC 2-Zoll-Rohrmontage aus Kohlenstoffstahl (flacher Typ)
SUS304 2-Zoll-Rohrmontage (flacher Typ)
SUS316 2-Zoll-Rohrmontage (flacher Typ)
SECC 2-Zoll-Rohrmontage aus Kohlenstoffstahl (L-Typ)
SUS304 2-Zoll-Rohrmontage (L-Typ)
SUS316 2-Zoll-Rohrmontage (L-Typ)
(Keiner)
|
| Optionale Codes |
|
/◊ Optionale Angabe |
Die EJA-E-Messumformerserie ist Yokogawas jüngste Weiterentwicklung der DPharp-Druckmessumformerfamilie.Es wurde 2012 auf den Markt gebracht und kombiniert die Robustheit und den Erfolg der leistungsstarken EJA-A-Serie mit der Leistung der reinrassigen EJX-A-Serie, um die Art von Produkt zu liefern, die Sie von Yokogawa erwarten.
Der EJA110E ist unser Standard-Differenzdrucktransmitter für herkömmliche Montage in dieser Serie.
Zu den EJA110E-Funktionen gehören:
- 0,055 % Genauigkeit (0,04 % GenauigkeitOptional)
- 0,1 % Stabilität pro 10 Jahre
- 90 ms Reaktionszeit
- Exida- und TÜV-SIL-2-/SIL3-zertifiziert
- MWP 2.300 psi (MWP 3.600 psi).Möglichkeit)
- Lokale Parametereinstellung (LPS)
