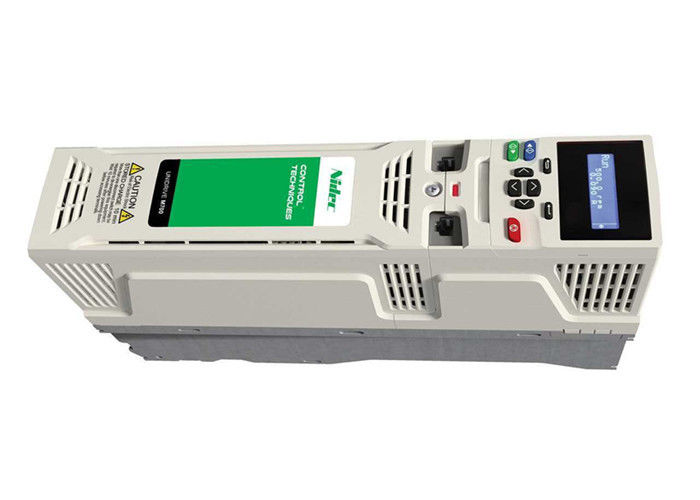

M701-03400025A10101AB100 Nidec-Steuerungstechniken Unidrive M701
M701-03400025A10101AB100
Steuerungstechniken Unidrive M701 460VAC-Antrieb
Klasseführende Induktions- und Permanentmagnet-Servomotorleistung
2 PS 3,4 A Normalleistung / 1 PS 2,5 A Schwerleistung
50/60Hz 460VAC 3-Phasen-Eingang und -Ausgang
Optional erweiterte Tastatur -KI-KEYPAD-LCDoderKI-KEYPAD-RTC
Maximieren Sie den Durchsatz mit überlegener Motorsteuerung
-
Algorithmus zur Steuerung von Motoren mit hoher Bandbreite für geschlossene Schleifeinduktion, Permanentmagneten und Servomotoren - Bandbreite von 3300 Hz Stromschleife und Bandbreite von 250 Hz Schnellschleife
-
Die flexible Geschwindigkeits- und Positionsrückkopplungsoberfläche unterstützt eine Vielzahl von Rückkopplungstechnologien von robusten Resolver bis hin zu Hochoptimierungs-Encodern.
-
Bis zu drei Encoderkanäle gleichzeitig, z. B. 1 Feedback-Encoder, 1 Referenz-Encoder und 1 simulierte Ausgabe
-
MCi-Module können die Notwendigkeit externer Steuerungen und Bewegungssteuerungen beseitigen
-
Simulierte Encoder-Ausgabe kann Positionsreferenz für CAMs, digitale Schlösser und elektronische Getriebe anbieten.
Optimieren Sie die Systemleistung mit dem integrierten Advanced Motor Controller
Entwicklung flexibler zentraler und dezentraler Steuerungssysteme
-
MCi-Module können hinzugefügt werden, um größere Programme für eine erweiterte Systemsteuerungsfähigkeit auszuführen.
-
Eingebaute Steuergeräte für Logikprogramme
-
Machine Control Studio ist eine Industrie-Standard IEC61131-3-Programmierumgebung für effizientes Systemdesign und -Konfiguration
-
Drei Systemintegrationsanschlüsse sind verfügbar, um zusätzliche Feldbusse, Positionsfeedback und I/O-Optionen zu integrieren
Einhaltung der Sicherheitsstandards, Maximierung der Betriebszeit und Reduzierung der Kosten durch direkte Integration in Sicherheitssysteme
Beschreibung
Unidrive M700
Klasseführende Induktions- und Permanentmagnet-Servomotorleistung mit Echtzeit-Ethernet
Unidrive M700 bietet ein erweitertes Upgrade für bestehende Unidrive SP-Benutzer.
Die Antriebsfamilie Unidrive M700 bietet eine erstklassige Motorsteuerung für die Schließschleifinduktion, Permanentmagnet und Servoanwendungen.8 MW (1 - 4200 PS) bei 200V / 400V / 575V / 690V.
Der Unidrive M700 bietet eine erstklassige Motorsteuerung für Induktions-, Permanentmagnet- und Servoanwendungen sowie ein integriertes Echtzeit-Ethernet.Unidrive M700 bietet höchste Steuerungsflexibilität, um den Anforderungen von Maschinenbauern und hochspezifischen industriellen Anwendungen gerecht zu werden.
M701-Unidrive SP-Ersatz
Es wurde entwickelt, um dem sehr beliebten Unidrive SP-Funktionssatz von Control Techniques zu entsprechen. Dies umfasst RS485-Kommunikation, 1 xSTO, analoge und digitale E/A, identische Steuerverbindungen,mit Unidrive SP Smartcard Parameter-Sets unterstützt, um das Upgrade auf Unidrive M so einfach wie möglich zu machen
M702-Verstärkte Sicherheit
Der sicherheitsverbesserte M700 verfügt über 2 x STO, integrierte Echtzeit-Ethernet- und digitale E/Ausgabe, bei denen eine einfache Integration mit modernen Steuerungs- und Sicherheitssystemen von größter Bedeutung ist.Dies kann durch ein SI-I/O-Optionsmodul erfolgen..
Modelle von AC DRIVE M701-034
| M701-03400025A |
Steuerungstechniken M700 Antriebe Eintriebe M700-09601040A-125 Maximale Dauerstrom Ampere, 110 Motorwelle Leistung kW, 150 Motorwelle Leistung HP |
| M701-03400031A |
Steuerungstechniken M700 Antriebe Unidrives M700-09601040E-125 Maximale Dauerstrom Ampere, 110 Motorwelle Leistung kW, 150 Motorwelle Leistung HP |
| M701-03400045 |
Steuerungstechniken M700 Antrieb |
| M701-03400045A |
Steuerungstechniken M700 Antriebe Eintriebe M700-09601310A-150 Maximale Dauerstrom Ampere, 132 Motorwellenleistung kW, 175 Motorwellenleistung HP |
| M701-03400062A |
Steuerungstechniken M700 Antriebe Einantriebe M700-09601310E-155 Maximale Dauerstrom Ampere, 132 Motorwellenleistung kW, 175 Motorwellenleistung HP |
| M701-03400078A |
Steuerungstechniken M700 Antriebe Einantriebe M700-10202830E-325 Maximale Dauerstromverstärkung, 90 Motorwellenleistung kW, 125 Motorwellenleistung HP |
| M701-03400100A |
Steuerungstechniken M700 Antriebe Einantriebe M700-10203000E-360 Maximale Dauerstromverstärkung, 110 Motorwellenleistung kW, 150 Motorwellenleistung HP |
Spezifikationen für den Wechselstromantrieb M700
200/240 VAC
+/-10% |
Normale Verpflichtung |
Schweres Gewicht |
| Bestellcode |
Maximaler Dauerstrom (A) |
Leistung der Motorwelle (kW) |
Leistung der Motorwelle (HP) |
Maximaler Dauerstrom (A) |
Leistung der Motorwelle (kW) |
Leistung der Motorwelle (HP) |
| M701-03200050A10 |
6,6 |
1,1 |
1,5 |
5 |
0,75 |
1 |
| M701-03200066A10 |
8 |
1,5 |
2 |
6,6 |
1,1 |
1,5 |
| M701-03200080A10 |
11 |
2,2 |
3 |
8 |
1,5 |
2 |
| M701-03200106A10 |
12,7 |
3 |
3 |
10,6 |
2,2 |
3 |
| M701-04200137A10 |
18 |
4 |
5 |
13,7 |
3 |
3 |
| M701-04200185A10 |
24 |
5,5 |
7,5 |
18,5 |
4 |
5 |
| M701-05200250A10 |
30 |
7,5 |
10 |
25 |
5,5 |
7,5 |
| M701-06200330A10 |
50 |
11 |
15 |
33 |
7,5 |
10 |
| M701-06200440A10 |
58 |
15 |
20 |
44 |
11 |
15 |
| M701-07200610A10 |
75 |
18,5 |
25 |
61 |
15 |
20 |
| M701-07200750A10 |
94 |
22 |
30 |
75 |
18,5 |
25 |
| M701-07200830A10 |
117 |
30 |
40 |
83 |
22 |
30 |
| M701-08201160A10 |
149 |
37 |
50 |
116 |
30 |
40 |
| M701-08201320A10 |
180 |
45 |
60 |
132 |
37 |
50 |
| M701-09201760A10100AB |
216 |
55 |
75 |
176 |
45 |
60 |
| M701-09202190A10100AB |
266 |
75 |
100 |
219 |
55 |
75 |
380/480 VAC
+/-10% |
Normale Verpflichtung |
Schweres Gewicht |
| Bestellcode |
Maximaler Dauerstrom (A) |
Leistung der Motorwelle (kW) |
Leistung der Motorwelle (HP) |
Maximaler Dauerstrom (A) |
Leistung der Motorwelle (kW) |
Leistung der Motorwelle (HP) |
| M701-03400025A10 |
3,4 |
1,1 |
1,5 |
2,5 |
0,75 |
1 |
| M701-03400031A10 |
4,5 |
1,5 |
2 |
3,1 |
1,1 |
1,5 |
| M701-03400045A10 |
6,2 |
2,2 |
3 |
4,5 |
1,5 |
2 |
| M701-03400062A10 |
7,7 |
3 |
5 |
6,2 |
2,2 |
3 |
| M701-03400078A10 |
10,4 |
4 |
5 |
7,8 |
3 |
5 |
| M701-03400100A10 |
12,3 |
5,5 |
7,5 |
10 |
4 |
5 |
| M701-04400150A10 |
18,5 |
7,5 |
10 |
15 |
5,5 |
10 |
| M701-04400172A10 |
24 |
11 |
15 |
17,2 |
7,5 |
10 |
| M701-05400270A10 |
30 |
15 |
20 |
27 |
11 |
20 |
| M701-05400300A10 |
30 |
15 |
20 |
30 |
15 |
20 |
| M701-06400350A10 |
38 |
18,5 |
25 |
35 |
15 |
25 |
| M701-06400420A10 |
48 |
22 |
30 |
42 |
18,5 |
30 |
| M701-06400470A10 |
63 |
30 |
40 |
47 |
22 |
30 |
| M701-07400660A10 |
79 |
37 |
50 |
66 |
30 |
50 |
| M701-07400770A10 |
94 |
45 |
60 |
77 |
37 |
60 |
| M701-07401000A10 |
112 |
55 |
75 |
100 |
45 |
75 |
| M701-08401340A10 |
155 |
75 |
100 |
134 |
55 |
100 |
| M701-08401570A10 |
184 |
90 |
125 |
157 |
75 |
125 |
| M701-09402000A10100AB |
221 |
110 |
150 |
200 |
90 |
150 |
| M701-09402240A10100AB |
266 |
132 |
200 |
224 |
110 |
150 |
Tastaturen
Fernbedienung
Alle Funktionen des CI-Keypad-LCD, aber ferngesteuert. Dies ermöglicht eine flexible Montage an der Außenseite eines Panels und erfüllt IP66 (NEMA 4)
KI-Tastatur
Klartext, mehrsprachige LCD-Tastatur mit bis zu 4 Textzeilen für detaillierte Parameter- und Datenbeschreibungen für eine verbesserte Benutzererfahrung
KI-Keypad RTC
Alle Funktionen des KI-Keypads, aber mit batteriebetriebenem Echtzeituhr.
SP-Antriebe
| SP1201 |
für die Verarbeitung von Stoffen |
SP1203 |
mit einer Breite von mehr als 20 mm |
SP2201 |
für die Verwendung in Kraftfahrzeugen |
für die Verwendung in Kraftfahrzeugen |
für die Verarbeitung von Stoffen |
| mit einer Breite von mehr als 20 mm |
SP4201 |
mit einer Breite von mehr als 20 mm |
mit einer Breite von nicht mehr als 20 mm |
SP5201 |
für die Verwendung in Kraftfahrzeugen |
SP3501 |
SP3502 |
| Der Begriff "Fertigung" ist in Anhang I zu verstehen. |
Die in Absatz 1 genannten Bedingungen gelten nicht. |
SP0403 |
Für die Verwendung in Kraftfahrzeugen |
Verbrennungsmittel |
SP1401 |
für die Verarbeitung von Stoffen |
für die Verwendung in Kraftfahrzeugen |
| SP1404 |
SP1405 |
SP1406 |
SP2201 |
für die Verwendung in Kraftfahrzeugen |
SP2401 |
für die Verwendung in Kraftfahrzeugen |
für die Verarbeitung von Stoffen |
| für die Verwendung in Kraftfahrzeugen |
für die Verwendung in Kraftfahrzeugen |
für die Verwendung in der Verpackung: |
mit einer Breite von mehr als 20 mm |
für die Verwendung in Kraftfahrzeugen |
SP4402 |
mit einer Breite von mehr als 20 mm |
SP5401 |
| SP5402 |
SP5403 |
mit einer Breite von mehr als 20 mm |
mit einer Breite von mehr als 20 mm |
für die Verwendung in Kraftfahrzeugen |
Die in Absatz 1 genannten Bedingungen gelten nicht. |
ES2402 |
ES2403 |
| SP3503 |
SP3504 |
SP3506 |
mit einer Breite von mehr als 20 mm |
mit einer Breite von nicht mehr als 20 mm |
mit einer Breite von nicht mehr als 20 mm |
mit einer Breite von nicht mehr als 20 mm |
mit einer Breite von nicht mehr als 20 mm |
| mit einer Breite von nicht mehr als 20 mm |
SP5601 |
SP5602 |
mit einer Breite von nicht mehr als 20 mm |
mit einer Breite von nicht mehr als 20 mm |
Unidrive SP |
Quantum MP |
Mentor MP |
Kommandant SK Wechselstromumrichter
| SKA1100025 |
SKA1100037 |
SKB1100075 |
SKB1100110 |
SKA1200025 |
SKA1200037 |
SKA1200055 |
| Die in Absatz 1 genannte Bestimmung gilt nicht. |
Die Daten sind in der Liste aufgeführt. |
SKCD200220 |
SKDD200300 |
SKD3200400 |
SKB3400037 |
SKB3400055 |
| SKB3400110 |
SKB3400150 |
SKB3400220 |
SKB3400300 |
SKB3400400 |
SKB3400550 |
SKB3400750 |
| SKA1200075 |
SKB3400075 |
SK3201 |
SK3202 |
SK4201 |
SK4202 |
SK4203 |
| SK2402 |
SK2403 |
SK2404 |
SK3401 |
SK3402 |
SK3403 |
SK4401 |
| SK4403 |
SK5401 |
SK5402 |
SK6401 |
SK6402 |
SK3501 |
SK3502 |
| SK3504 |
SK3505 |
SK3506 |
SK3507 |
SK4601 |
SK4602 |
SK4603 |
| SK4605 |
SK4606 |
SK5601 |
SK5602 |
SK6601 |
SK6602 |
SK6602 |
| SK2401 |
SK4402 |
SK2201 |
SK2202 |
SK2203 |
SK3503 |
SK4604 |
UNI-Antriebe:
| UNI1201 |
UNI1202 |
UNI 1203 |
UNI 1204 |
UNI 1205 |
UNI2201 |
UNI2202 |
UNI2203 |
| UNI3201 |
UNI3202 |
UNI3203 |
Einheimische Erzeugnisse |
UNI1401 |
UNI1402 |
UNI1403 |
UNI 1404 |
| UNI1405 |
UNI2401 |
UNI2402 |
UNI2403 |
Einheimische Erzeugnisse |
UNI3402 |
UNI3403 |
Einheimische Erzeugnisse |
| Einheimische Erzeugnisse |
UNI4401 |
UNI4402 |
UNI4403 |
UNI4404 |
UNI4405 |
UNI5401 |
SP5402 |
Anwendungen des industriellen Wechselstromantriebs M700
