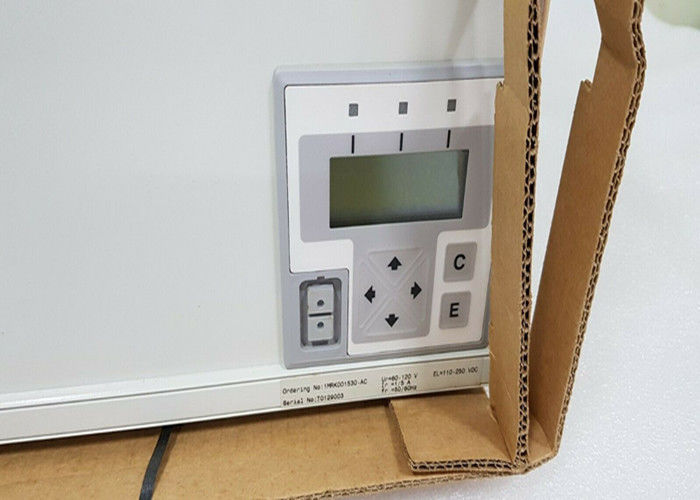

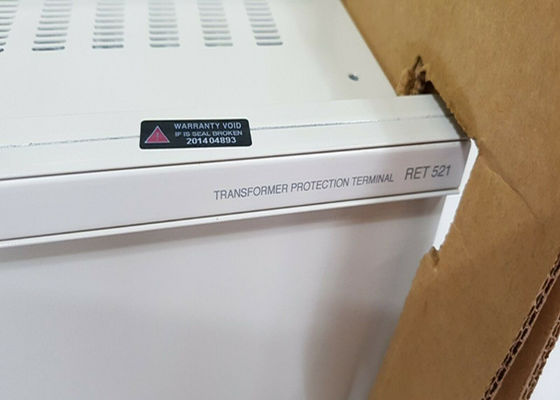

ABB RET521 1MRK001530-AC RELAY Transformatorschutzterminal

ABB RET521 1MRK001530-AC Relais Transformatorschutzterminal


Eigenschaften:

• Mehrfunktionstransformatorenschutzterminal in kompakter Ausführung

• Design eines numerischen Mikroprozessors mit fortschrittlichen Einrichtungen

• geeignet für Krafttransformatoren, Generatoren und Reaktoren

• Varianten:

• Anwendungen für Transformatoren mit zwei Windungen

• Anwendungen für Dreischnurtransformatoren

• Beide mit Anschlussmöglichkeiten für mehrere Bremsschalter

• Keine Zwischenstromtransformatoren erforderlich

• Flexibilität der Anwendung durch großzügige Einstellungs- und Konfigurationsmöglichkeiten

• Erweiterter Frequenzbereich durch Frequenzverfolgung und Filteranpassung

• Funktionsmodulare und typgetestete Software

• Transformatordifferenzialschutz - für Zwei- und Drei-Windungstransformatoren mit 2, 3 or more CT groups - Through-fault stability by settable current bias characteristics - Enhanced through-fault stability for multi-breaker arrangements - Inrush restraint with two selectable combinations of waveform and 2nd harmonic methods- Kreuzblockade zwischen Phasen - Übererregungshemmung mit fünfter Harmonik - Internes CT-Verhältnis und Vektorgruppenanpassung - Automatische Null-Sequenz-Menge-Elimination

• Dreiphasiger Zeitüberstromschutz mit umgekehrter und festgelegter Zeitcharakteristik.Richtungsorientierung als Option

• Beschränkter Bodenfehlschutz für jede Wickelung des Transformators, basierend auf dem Prinzip der geringen Impedanz und mit einem Richtungsmerkmal

• Schutz gegen Erdfehlstrom mit umgekehrter und festgelegter Zeiteigenschaft.Bei Bedarf kann die 2. Harmonie eingesetzt werden.. Richtungsorientierung als Option

• Ein- oder dreiphasiger Zeit- oder Umspannungsüberspannungsschutz für wählbare Transformatorseiten.Sechs Schutzmodule sind verfügbar (SE960158) Transformatorenschutzterminal RET 521*2.1 1MRK 504 012-BEN Ausgegeben Mai 1999 Seit März 1999 geändert Daten können ohne vorherige Ankündigung geändert werden Transformatorenschutzterminal RET 521*2.1 1MRK 504 012-BEN Seite 2 Merkmale (Weitergabe)

• Ein- oder dreiphasiger Zeitunterspannungsschutz für wählbare Transformatorseiten.

• Übererregungsschutz auf der Grundlage von V/Hz-Messungen mit IEEE-Inverse-Zeit- oder Transformatoranpassung

• Schutz vor thermischer Überlastung

• Spannungsregelung für Einzeltransformatoren oder Paralleltransformatoren

• Programmierbare Logik mit Eingängen und Ausgängen, Ausfalllogik, And-, Or-Gates und Timer für Ausfall und/oder Anzeige von äußeren Schutzmerkmalen (Buchholz, Temperatur usw.)

• Anzeige von Dienstleistungen

• Anzeige der Ereignisunterlagen

• Kontinuierliche Selbstüberwachung und Diagnose

- Übererregungsbeschränkung bei 5. Harmonie - Interne CT-Ratio und Vektorgruppenanpassung

- Automatische Null-Sequenz-Quantitäts-Elimination

• Dreiphasiger Zeitüberstromschutz mit umgekehrter und festgelegter Zeitcharakteristik.Richtungsorientierung als Option

• Beschränkter Bodenfehlschutz für jede Wickelung des Transformators, basierend auf dem Prinzip der geringen Impedanz und mit einem Richtungsmerkmal

• Schutz gegen Erdfehlstrom mit umgekehrter und festgelegter Zeiteigenschaft.Bei Bedarf kann die 2. Harmonie eingesetzt werden.. Richtungsorientierung als Option

• Ein- oder dreiphasiger Zeit- oder Umspannungsüberspannungsschutz für wählbare Transformatorseiten.Sechs Schutzmodule sind verfügbar.

• Ein- oder dreiphasiger Zeitunterspannungsschutz für wählbare Transformatorseiten.

• Übererregungsschutz auf der Grundlage von V/Hz-Messungen mit IEEE-Inverse-Zeit- oder Transformatoranpassung

• Schutz vor thermischer Überlastung

• Spannungsregelung für Einzeltransformatoren oder Paralleltransformatoren

• Programmierbare Logik mit Eingängen und Ausgängen, Ausfalllogik, And-, Or-Gates und Timer für Ausfall und/oder Anzeige von äußeren Schutzmerkmalen (Buchholz, Temperatur usw.)

• Anzeige von Dienstleistungen

• Anzeige der Ereignisunterlagen

• Kontinuierliche Selbstüberwachung und Diagnose

• Aufzeichnung von Störungen und Datenspeicherung für die Darstellung auf dem PC

• Frontmontiertes Menü-getriebenes Display mit Tastatur und Frontanschluss für den PC

• Fernübertragung von Daten mit zwei Anschlüssen für die Steuerung und Überwachung von Stationen

• Erhältlich für die Montage auf einem 19-Zoll-Rack in einer Platte, Oberfläche oder Flush-Montage

• Hardwareoptionen: - Zusätzliche Eingangs-/Ausgabemodule für binäre Eingänge und Ausgangskontakte,und mA analoge Eingänge - Zusätzliches analoge Eingangsmodul - Getrennter Combitest-Prüfschalter für zuverlässige und sichere Prüfungen - Ein-/Aus-Schalter für Gleichstromversorgung - Montagedetails für IP 40 und IP 54

Anwendung:

Das numerische Transformator-Terminal RET 521 ist für den schnellen und selektiven Schutz und die Steuerung von Zwei- und Drei-Windungstransformatoren, Autotransformatoren,mit einer Leistung von mehr als 50 W und mit einer Leistung von mehr als 50 W.

Der RET 521 hat geringe Anforderungen an die Hauptströmungstransformatoren und erfordert keine Zwischenspeicher.

Es wird Flexibilität für verschiedene Anwendungen in Form von Transformatorgröße, Vektorgruppen,Systemneutrale Erdung und Erweiterung der Schutzfunktionen nach Vorlieben des BenutzersDie Auswahl der Funktionalität aus der modularen Hardware und Software erfolgt nach den Anforderungen an Selektivität und Zuverlässigkeit gemäß den Vorlieben des Benutzers.

Große und wichtige Transformatoren wie Generator-Transformator-Blöcke oder große Netzwerktransformatoren können zwei RET 521 verwenden und die modulare Schutzsoftware selektiv einbeziehen, um Redundanz zu erzielen.Kleinere Transformatoren und Shuntreaktoren können die modulare Software in einem RET 521 einbeziehen und auch die programmierbare Logik verwenden, um Auslöser oder Anzeigen für externe Schutzvorrichtungen (z. B..g. Buchholz).

Dadurch wird ein sehr kompaktes Design für Schutz und Kontrolle geschaffen.Die RET 521 beinhaltet die Anpassung an die Leistungstransformatorkennzahl und die Instrumententransformatorverhältnisse, um Schutzinstellungen in Prozent (%) zu ermöglichen.Die RET 521 wird für Anwendungen mit zwei und drei Wickeln geliefert, wie in Abbildung 1 dargestellt.
