Nidec Steuerungstechniken Unidrive SP4402 Industrial 37/45kW Emerson Servoantrieb

Nidec Steuerungstechniken Unidrive SP4402 Industrial 37/45kW Emerson Servoantrieb

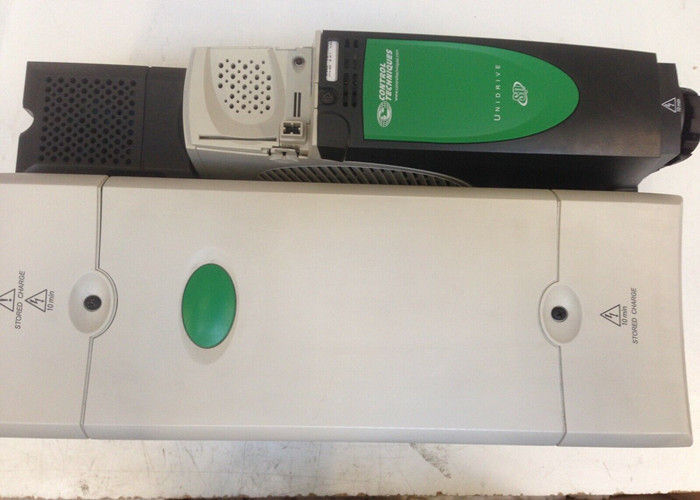

Steuerungstechniken Unidrive SP4402

Der SP4402 400 V, der Dual-Rated-Antrieb, wird von Control Techniques für die UNIdrive-Linie von Wechselstromantrieben hergestellt.muss eine geringe Überlastfähigkeit aufweisenFür schwere Anwendungen benötigt die Anwendung ein konstantes Drehmoment oder muss eine hohe Überlastfähigkeit haben, benötigt das volle Drehmoment bei niedrigen Drehzahlen.mit einer Breite von mehr als 20 mm, der Standard ist, ist der thermische Schutz so eingestellt, dass sowohl die Induktionsmotoren als auch die Servomotoren geschützt werden.Diese Produkte werden im Vereinigten Königreich hergestellt und sind für die Metallproduktion bestimmt.Wir haben auch AC-Antriebe von anderen Herstellern wieSiemensundYaskawa.

Eigenschaften

Das Antriebsmodul Control Techniques SP4402 400 V (380 V bis 480 V ± 10%) hat eine normale Dauerleistung von 83 A. Die Nennleistung bei 400 V beträgt 45 kW.Die Nennleistung des Motors bei 460 V beträgt 60 PSDer normale Spitzenstrom für die SP4402 beträgt 91 A.

Für Schwerlast ist der maximale Dauerstrom von Unidrive 74 A. Der Open-Loop-Peak-Strom bei Schwerlast ist 111 A und der Closed-Loop-Peak-Strom bei Schwerlast 129,5 A.Die Nennleistung bei 400 V beträgt 37 kW und die Motorleistung bei 460 V 60 PS im Schwerlastbetrieb.

In der oberen linken Vorderseite des Control Techniques SP4402 befindet sich der Wechselstromanschluss. Neben dem Wechselstromanschluss rechts befinden sich die Gleichstromanschlüsse.Der interne EMV-Filter befindet sich unter dem AC-VersorgungsanschlussDie Front-Unterseite des Unidrive SP4402 besteht aus den Motoranschlüssen und dem Bremswiderstand. Sie befinden sich auf der linken Vorderseite bzw. in der Mitte.gefolgt vom Bereich für die Aktivierung des Niederspannungs-Gleichspannungsmodus, der sich unten rechts vorne befindet.

Vorteile

Die Steuerungstechniken SP4402 nutzen Optionsmodule für eine optimale Leistung.Es gibt fünf Feedback-Module, sieben Automatisierungseingabe/Ausgabe-Erweiterungsmodule, 5 Anwendungsmodule für Automatisierung und neun Fieldbus-Lösungsmodule.

Wie wird ein SP4402 verwendet?

Die Control Techniques SP4402 ist für die Installation in einem Gehäuse konzipiert.Bei der Installation sind die Größe und Anordnung des Gehäuses zu berücksichtigen, die Optionslösungen für die Montage des Moduls und wie es in das Gehäuse passt, die Drehmoment-Einstellungen und schließlich die Lage des Terminals.Die IP-Einstufung des SP4402 hängt von der Installation des Antriebs ab.

Für die Installation sind Schutzmaßnahmen zu beachten, einschließlich der Feuchtigkeitsbelastung im Antriebsanlagebereich, einschließlich Sprüh- und Tropfwasser sowie Kondensation.Ein weiteres Problem ist die Kontamination durch elektrisch leitfähige Materialien oder staubige Bereiche, die die Kühlfähigkeit des Ventilators beeinträchtigen könnten.Es sollte nicht in Bereichen installiert werden, in denen möglicherweise ein unzureichender Luftstrom oder eine Exposition gegenüber korrosiven Gasen besteht.Der Steuerungstechniken-Antrieb sollte in den in der Bedienungsanleitung angegebenen Bereichen verwendet und gelagert werden..
