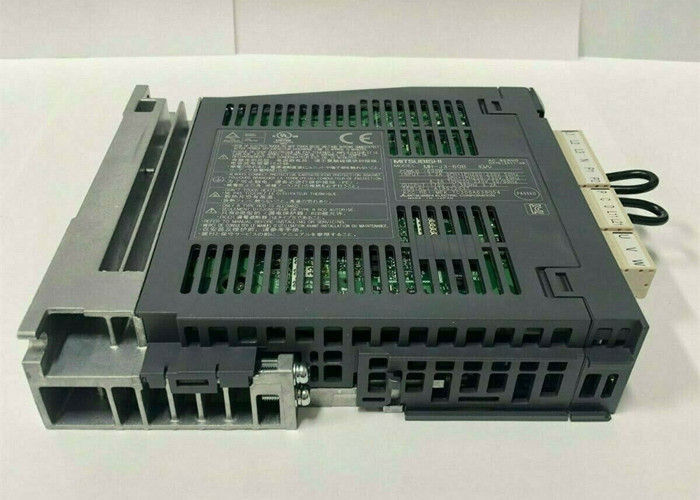

MITSUBISHI 600W MR-J3-60B-RJ004U5 Wechselstrom-Servomotorantrieb 3.2A Nennleistung 170V Spannung
Beschreibung des Produkts:
Die Servoantriebe der MR-J3-Serie bieten eine hochmoderne Technologie und eine benutzerfreundliche Bedienung bei gleichzeitiger Aufrechterhaltung eines kompakten Designs.Fortgeschrittene Funktionen wie ein Schwingungsunterdrückungssystem und eine Echtzeit-Auto-Tuning gewährleisten eine präzise Positionierungskontrolle mit geringer Verzögerung während der InstallationAußerdem sind die schlanken 40% Größenverringerung Verstärker eine bemerkenswerte Verbesserung im Vergleich zu früheren Einheiten.
Der MR-J3 Servoantrieb ist in drei verschiedenen Ausführungen erhältlich und für fast jede Situation geeignet.Die MR-J3-A-Leitung ist perfekt für konventionelle Anwendungen und kann die Geschwindigkeit regulierenFür noch mehr Vielseitigkeit sind Modelle MR-J3-A mit einer EtherCAT-Option erhältlich.Die MR-J3-B-Serie ist für mehrsachsige Bewegungen und Integration mit vernetzten Automatisierungssystemen konzipiert, während ein Servoverstärker mit eingebauter Positionierung (MR-J3-T) ebenfalls erhältlich ist.
Die Motion Control- und Positionierungssysteme von Mitsubishi Electric können sich einfach mit der MR-J3-Serie per Plug and Play konfigurieren.Diese Einheiten sind über ein optisches Hochgeschwindigkeitsnetz SSCNET III mit einer Zykluszeit von nur 0Derzeit ist der MR-J3 mit Leistungen von 50W bis 55kW erhältlich.
Spezifikation:
| Beschreibung |
Die in Absatz 1 Buchstabe b genannten Daten werden in Anhang I der Verordnung (EG) Nr. 45/2001 des Europäischen Parlaments und des Rates [3] erfasst.ist ein von Mitsubishi hergestellter AC-Servo |
| Typ des Servomotors |
MR-J3 Wechselstrom-Servoverstärker |
| Phase |
3 |
| Versorgungsspannung |
200 bis 230 V ac |
| Macht |
600 W |
| Eingabe |
3.2A 3PH+1PH 200-230V 50Hz
3PH+1PH 200-130V 60Hz
4.3A 1PH 200-130V 50/60Hz
|
| Ausgabe |
170 V 0-360 Hz 3,2 A |
mit einer Leistung von mehr als 100 W
Die in Absatz 1 genannte Nummer gilt nicht für die Zulassung.
200 V-Typ |
10A
10B
10T |
20A
20B
20T |
40A
40B
40T |
60A
60B
60T |
70A
70B
70T |
100A
100B
100 T |
200A
200B
200 T |
350A
350B
350T |
500A
500B
500 t |
700A
700B
700T |
| Stromversorgung |
Spannung/Frequenz* |
3 Phasen 200-230 V Wechselstrom, 50/60 Hz
Einphasen 200-230 V Wechselstrom, 50/60 Hz |
3 Phasen 200-230 V Wechselstrom, 50/60 Hz |
| Zulässige Spannungsschwankungen |
3 Phasen 200-230 V Wechselstrom: 170-253 V Wechselstrom
Einphasen 230V Wechselstrom: 207-253V Wechselstrom |
3 Phasen 170-253 V Wechselstrom |
| Zulässige Frequenzschwankungen |
Max. ± 5% |
| Steuerungssystem |
Sinusoidale PWM-Steuerung / Stromsteuerungssystem |
| Dynamische Bremse |
Eingebettet |
| Schutzfunktionen |
Überstromschaltung, Regenerationsüberspannungsschaltung, Überlastschaltung (elektronisches Wärmerelee), Servomotorüberhitzungsschutz, Verschlüsselungsfehlerschutz, Regenerationsfehlerschutz,Unterspannungs- / plötzlicher Stromausfallschutz, Schutz vor Überstürzen, Schutz vor Fehlerüberschreitungen |
| Kühl-/Schutznummer |
Selbstkühlung, offen (IP00) |
Lüfterkühlung, offen (IP00) |
| Umwelt |
Umgebungstemperatur |
Betrieb: 0-55°C (ohne Kondensation);
Aufbewahrung: -20-65 °C (nicht kondensierend) |
| Relative Luftfeuchtigkeit |
Betrieb: maximal 90% RH (nicht kondensierend);
Aufbewahrung: maximal 90% RH (nicht kondensierend) |
| Erhebung |
Max. 1000 m über dem Meeresspiegel |
| Vibrationen |
Max. 5,9 m/s2 (0,6 G) |
| Gewicht [kg] |
0.8 |
0.8 |
1.0 |
1.0 |
1.4 |
1.4 |
2.3 |
2.3 |
4.6 |
6.2 |
Ervo Verstärker
Die in Absatz 1 genannten Angaben werden in Anhang I der Verordnung (EU) Nr. 182/2011 geändert.
(Typ 400 V) |
60A4
60B4
60T4 |
100A4
100B4
100T4 |
200A4
200B4
200T4 |
350A4
350B4
350T4 |
500A4
500B4
500T4 |
700A4
700B4
700T4 |
11KA4
11KB4 |
15KA4
15KB4 |
22KA4
22KB4 |
| Stromversorgung |
Spannung/Frequenz* |
3-phasige 380-480V Wechselstrom, 50/60Hz |
| Zulässige Spannungsschwankungen |
3 Phasen 323-528 V Wechselstrom, 50/60 Hz |
| Zulässige Frequenzschwankungen |
Max. ± 5% |
| Steuerungssystem |
Sinusoidale PWM-Steuerung / Stromsteuerungssystem |
| Dynamische Bremse |
Eingebettet |
Außenoption |
| Schutzfunktionen |
Überstromschaltung, Regenerationsüberspannungsschaltung, Überlastschaltung (elektronisches Wärmerelee), Servomotorüberhitzungsschutz, Verschlüsselungsfehlerschutz, Regenerationsfehlerschutz,Unterspannungs- / plötzlicher Stromausfallschutz, Schutz vor Überstürzen, Schutz vor Fehlerüberschreitungen |
| Kühl-/Schutznummer |
Selbstkühlung, offen (IP00) |
Lüfterkühlung, offen (IP00) |
| Umwelt |
Umgebungstemperatur |
Betrieb: 0-55°C (ohne Kondensation);
Aufbewahrung: -20-65 °C (nicht kondensierend) |
| Relative Luftfeuchtigkeit |
Betrieb: maximal 90% RH (nicht kondensierend);
Aufbewahrung: maximal 90% RH (nicht kondensierend) |
| Erhebung |
Max. 1000 m über dem Meeresspiegel |
| Vibrationen |
Max. 5,9 m/s2 (0,6 G) |
| Gewicht [kg] |
1.7 |
1.7 |
2.1 |
4.6 |
4.6 |
6.2 |
18 |
18 |
19 |
Höhepunkte
-
Hochgeschwindigkeitsregler für ultrakurze Positionierungszeiten; mittlere Geschwindigkeitsfrequenz 2100Hz
-
Hochauflösende Encoder für maximale Geschwindigkeitskonstanz (18-Bit 262,144 P/rev)
-
Fortgeschrittene Vibrationsunterdrückung für eine hervorragende Anpassung an die Maschinenanforderungen
-
Autotuning für extrem schnelle Einrichtung und Installation
-
Optimales Kosten-Nutzen-Verhältnis
-
Absolute Positionscoder als Standardausstattung
-
Durch die Plug & Play-Konfiguration und die automatische Identifizierung des Motors werden minimale Verkabelungskosten verursacht
-
Unterstützt globale Standards
