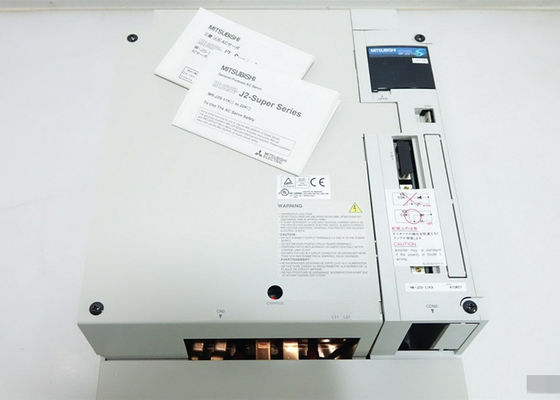

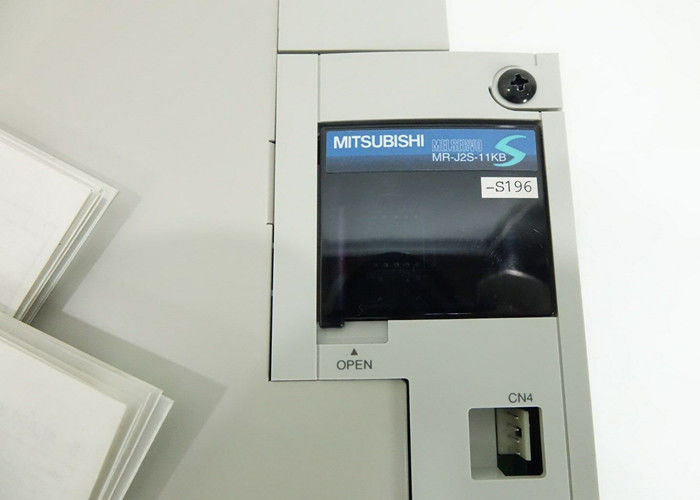

MITSUBISHI MR-J2S-11KB Industrieller Servoverstärker 400 V Eingangsstrommodul 11 kW Kapazität

MITSUBISHI MR-J2S-11KB Industrieller Servoverstärker 400 V Eingangsstrommodul 11 kW Kapazität

Beschreibung des Produkts:

Der MR-J2S-11KB ist ein Mitsubishi MITSUBISHI Servo Drive, der für den Allzweckgebrauch mit 400 V Wechselstrom entwickelt wurde.Dieser Servoverstärker ist kompatibel mit dem MITSUBISHI Servo Drive (400V AC) 100V/200V AC.

Der MR-J2S-11KB hat eine Nennleistung von 11 kW und ist SSCNET-kompatibel. Dies bedeutet, dass er mit anderen Geräten kommunizieren kann, die in das SSCNET-Netzwerk integriert sind.Dieser Servoantrieb ist mit einer Stromversorgung ausgestattet, die auf 200 VAC arbeitet und mit Motoren wie dem HA-LFS801 und HA-LFS12K1 kompatibel ist..



Eigenschaften:

Die Einzelheiten dieses Produkts sind wie folgt: Die diesem Artikel zugewiesene Bauteilnummer lautet MR-J2S-11KB, auch MRJ2S11KB genannt.Dieses Modul ist ein Servo-Verstärker und kann über das SSC-Netzwerk kommunizierenEs arbeitet mit einer Spannung/Frequenz von 200 V Wechselstrom und liefert eine beeindruckende Leistung von 11 kW. Um einen detaillierteren Überblick über dieses Produkt zu erhalten, haben wir die Spezifikationen entsprechend dargelegt:- Modultyp: Servoverstärker - Kommunikation: SSC NETWORK - Spannung/Frequenz: 200 V Wechselstrom - Ausgangsleistung: 11 kW Wie oben hervorgehoben, arbeitet dieses Modul mit 200 V Wechselstrom und hat eine Ausgangsleistung von 11 kW.Dieses Modul gehört ebenfalls zur Kategorie der Servoverstärker und kann über das SSC NETWORK kommunizierenDie Teilnummer lautet MRJ2S11KB, auch bekannt als MR-J2S-11KB.

Technische Parameter:

Spannung/Frequenz: 1-Phase 200 bis 230VAC 50/60Hz

Zulässige Spannungsschwankungen: 1-Phase 170 bis 253 VAC

zulässige Frequenzschwankung: maximal ±5%

Energieverbrauch (W): 50

Spannung/Frequenz (Anmerkung 1): 3-phasige 200 bis 230VAC 50/60Hz (Anmerkung 2)

Zulässige Spannungsschwankungen: 3-phasige 170 bis 253 VAC

zulässige Frequenzschwankung: maximal ±5%

Sinewellen-PWM-Steuerung/Stromsteuerungssystem

Eingebettet (Anmerkung 3)

Außenoption

Überstromschaltung, Regenerationsüberspannungsschaltung, Überlastschaltung (elektronisch thermisch), Servomotorüberhitzungsschutz, Verschlüsselungsfehlerschutz, Regenerationsfehlerschutz,Schutz vor Unterspannung/plötzlichen Stromausfällen, Schutz vor Überstürzen, Schutz vor Fehlerüberschreitungen

Ungefähr 10 Mpps

Selbstkühlung, offen (IP00)

Lüfterkühlung, offen (IP00)

Umgebungstemperatur: 0 bis 55°C (32 bis 131°F) (nicht einfrieren), Lagerung: ¥20 bis 65°C (¥4 bis 149°F) (nicht einfrieren)

Umgebungsfeuchtigkeit: maximal 90% RH (nicht kondensierend), Lagerung: maximal 90% RH (nicht kondensierend)

Atmosphäre: Innerhalb von Gebäuden (keine direkte Sonneneinstrahlung); kein ätzendes Gas, kein brennbares Gas, kein Ölnebel oder Staub

Höhe: 1000 m (3280 ft) oder weniger über dem Meeresspiegel

Schwingungen: maximal 5,9 m/s2

kg [Lb]	1.7 (3.7)	2.0 (4.4)	2.0 (4.4)	4.9 (10.8)	7.2 (15.9)	15 (33)	16 (35.3)	20 (44.1)

Hauptstromversorgung: Spannung/Frequenz (Anmerkung 1) -

zulässige Spannungsfluktuation -

zulässige Frequenzschwankungen -

Stromversorgung des Steuerkreislaufs: Spannung/Frequenz -

zulässige Spannungsfluktuation -

zulässige Frequenzschwankungen -

Stromverbrauch (W) -

Masse: kg [lb] -



Anwendungen:

Die Mitsubishi MELSERVO-J2-Super-Serie verfügt im Vergleich zur MELSERVO-J2-Serie über noch höhere Leistung und Funktionen.Es kann über einen seriellen Bus (SSCNET) mit einem Servo-System-Controller oder einem ähnlichen Gerät verbunden werden und direkt Positionsdaten lesen, um den Betrieb auszuführen.

Durch die Verwendung von Daten aus einer Steuerungseinheit können die Geschwindigkeit und Drehrichtung des Servomotors gesteuert und eine präzise Positionierung durchgeführt werden.Um den Leistungstransistor im Hauptkreislauf vor Überstrom durch plötzliche Beschleunigung/Verzögerung oder Überlastung zu schützenDer Umfang der Verstärkung wird durch die Klemmschaltung an das Servoverstärker angepasst.

Die neue Baureihe verfügt über eine serielle Kommunikationsfunktion RS-232C, die die Verwendung eines mit einem MR-Konfigurator (Servo-Konfigurationssoftware) ausgestatteten Personalcomputers für die Parameterstellung ermöglicht.Prüfvorgang, Statusanzeigeüberwachung, Verstärkungsanpassung usw. Echtzeit-Auto-Tuning ermöglicht die automatische Anpassung der Servo-Verstärkungen je nach Maschine.

Der Servomotor der MELSERVO-J2-Super-Serie ist mit einem Absolute-Positions-Encoder mit einer Auflösung von 131072 Impulsen/Umdrehung ausgestattet, der eine genauere Steuerung als der MELSERVO-J2-Serie gewährleistet.Das Hinzufügen einer Batterie zum Servoverstärker erzeugt ein absolutes Positionserkennungssystem, wodurch die Rückgabe der Startposition bei Einschalten oder Alarm nicht mehr erforderlich ist, indem die Startposition einmal eingestellt wird.
