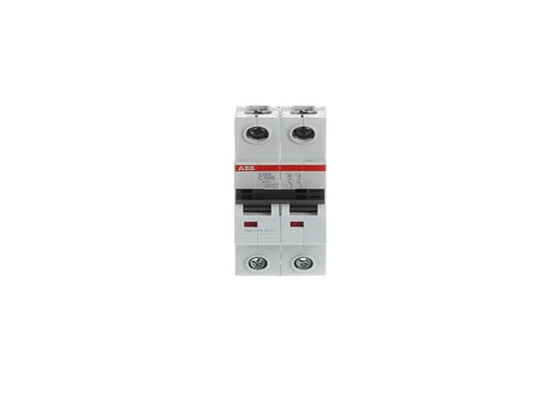

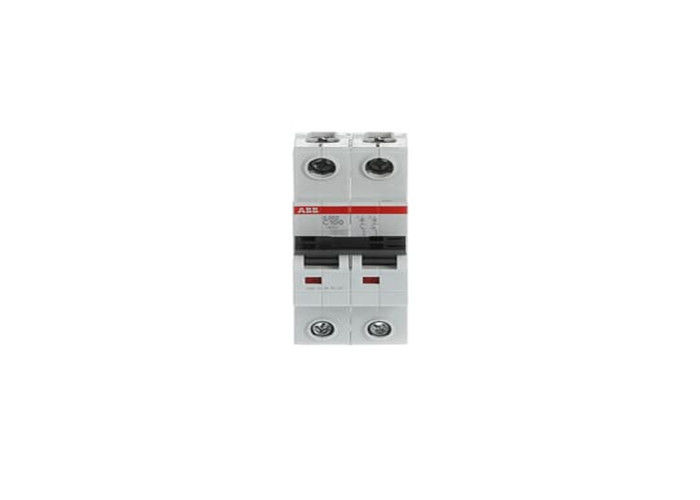

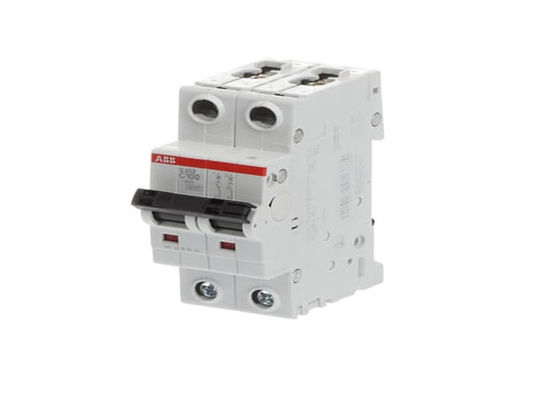

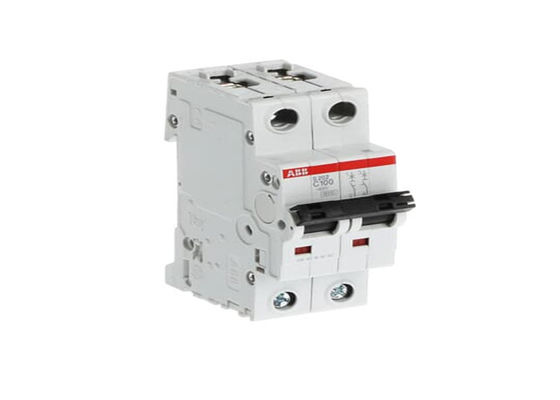

ABB S202-C100 2CDS252001R0824 S202-C100 Miniatur-Schaltungsschalter - 2P - C - 100 A

ABB S202-C100 2CDS252001R0824 S202-C100 Miniatur-Schaltungsschalter - 2P - C - 100 A


Allgemeine Informationen

Technische

Standards:
IEC/EN 60898-1
Die in Absatz 1 genannte Regelung gilt nicht für Kraftfahrzeuge.
Ausfallcharakteristik:
C
Nennbetriebsspannung:
nach IEC 60898-1 400 V Wechselstrom
nach IEC 60898-1 400 V
nach IEC 60947-2 400 V Wechselstrom
Betriebsspannung:
Maximal (einschließlich Toleranz) 440 V Wechselstrom
Maximal (einschließlich Toleranz) 110 V Gleichstrom
Mindestens 12 V Wechselstrom
Mindestens 12 V Gleichstrom
Nennspannung für die Isolierung (Ui):
gemäß IEC/EN 60664-1 440 V
Nennspannung (Uimp):
4 kV
bei 2000 m5 kV
bei Meeresspiegel 6,2 kV
Dielektrische Prüfspannung:
50/60 Hz, 1 min: 2 kV
Eingangsspannung Typ:
Klimatisierung
Nennstrom (in):
100 A
Nennleistung für Kurzschluss:
(AC) 6 kA
(DC) 6 kA
(230 V Wechselstrom) 6 kA
(400 V Wechselstrom) 6 kA
(400 V) 6 kA
Nennwerte für die endgültige Kurzschlussbrechfähigkeit (Icu):
(230 V Wechselstrom) 10 kA
(400 V Wechselstrom) 6 kA
(400 V) 6 kA
Nennwert des bedingten Kurzschlussstroms (Inc):
(230 V) 10 kA
(400 V) 20 kA
Nennleistung bei Kurzschlussbremskapazität (Ics):
(400 V Wechselstrom) 6 kA
Nennfrequenz (f):
50 / 60 Hz
Stromverlust:
19.6 W
bei Nennbetriebsbedingungen pro Pol 9,8 W
Stromversorgungsanbindung:
Willkürlich
Angabe der Kontaktposition:
Einschalten / Ausschalten
Energiebegrenzungsklasse:
3
Elektrische Ausdauer:
10000 Wechselstromzyklus
Mechanische Ausdauer:
20000-Zyklus
Anzahl der geschützten Polen:
2
Anzahl der Polen:
2
Überspannungskategorie:
III. Die
Zugdrehmoment
3 N·m
Typ des Aktoren:
Wechseln
Schraubendeckentyp:
Ausfallsicherheit der zweiseitigen Zylinderhebeanlage
Kennzeichnung des Aktoren:
Ein- und Auslauf
Werkstoff des Aktoransatzes:
Isolierungsgruppe II, schwarz, versiegelbar
Gehäuse:
Isolierungsgruppe I, RAL 7035
Montage auf DIN-Schiene:
TH35-15 (35 x 15 mm) gemäß IEC 60715
TH35-7.5 (35 x 7,5 mm) nach IEC 60715
Montageposition:
alle
Empfohlener Schraubfahrer:
Posidriv 2
Zubehör zur Verfügung:
- Ja, das ist es.
Anschlusskapazität
Zugstange 16 / 16 mm2
Leiter 2,5... 50 mm2
Flexible 4... 35 mm2
Starr 2,5... 50 mm2
mit einem Durchmesser von mehr als 20 mm2
Größe der Anlage:
nach DIN 43880 1
Typ des Terminals:
Schraubendurchgänge

Wesentliche Konformität

RoHS-Informationen:
2CDK400601D2703
RoHS-Status:
Nach der Richtlinie 2011/65/EU der EU und Änderung 2015/863 vom 22. Juli 2019
RoHS-Datum:
20200320
REACH-Deklaration:
9AKK108468A9644
REACH-Informationen:
Richtig - enthält Stoffe mit einem Massenanteil von > 0,1
Die Risikopositionen sind in der Tabelle 1 zu berücksichtigen, wenn die Risikopositionen in der Tabelle 2 angegeben sind.
9AKK108468A3363


Bestellung
Paketstufe 1 Einheiten:
Karton 5 Stück
Paketstufe 1 Bruttogewicht:
16 kg
E-Nummer (Finnland):
3210641


Klassifizierungen

ETIM 8:
EC000042 - Miniaturschalter (MCB)
ETIM 9:
EC000042 - Miniaturschalter (MCB)
WEEE-Kategorie:
5Kleine Ausrüstung (keine Außenabmessung größer als 50 cm)
WEEE B2C / B2B:
Von Unternehmen zu Unternehmen
CN8:
8536 20 90
UNSPSC:
39121603
eClass:
V11.0: 27141901
IDEA-Granulatkategorie-Code (IGCC):
4897 >> Kleinstschalter
Objektbezeichnung:
