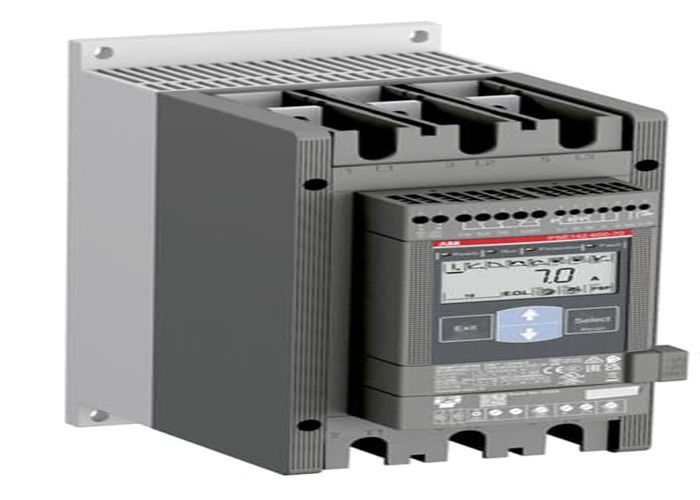

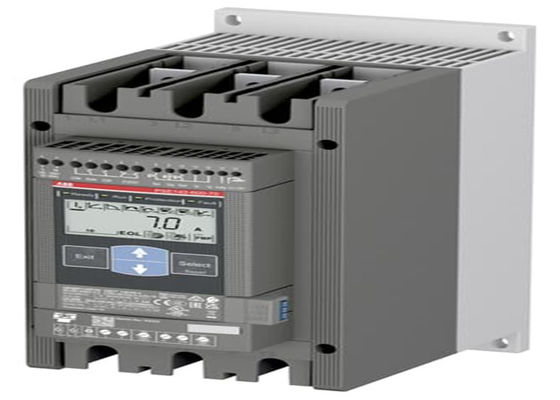

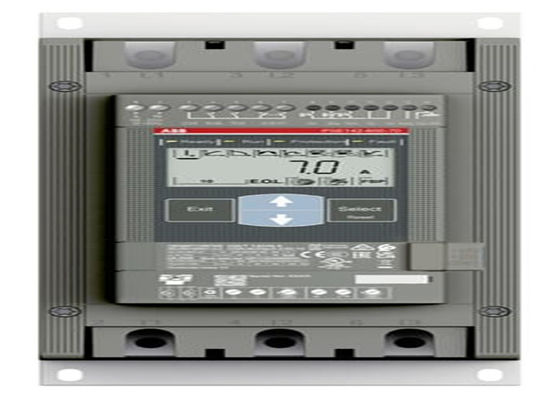

ABB PSE142-600-70 1SFA897110R7000 hat einen Nennstrom von 142 A mit einer Betriebsspannung

ABB PSE142-600-70 1SFA897110R7000 hat einen Nennstrom von 142 A mit einer Betriebsspannung


Allgemeine Informationen

Bestellung

Mindestbestellmenge:
1 Stück
Zolltarifnummer:
85371091

Beliebte Downloads

Datenblatt, technische Angaben:
1SFC132012C0201
Anweisungen und Handbücher:
1SFC132057M0201
CAD-Dimensionszeichnung:
2CDC001079B0201
Kabeldiagramm:
N/A

Abmessungen

Produktnetzwähe:
130 mm
Produktnettohöhe:
295 mm
Produktnetztiefe / Länge:
220 mm
Produktnettogewicht:
40,4 kg

Technische

Nennbetriebsspannung:
208... 600 V Wechselstrom
Nennspannung der Steuerungsversorgung (Us):
100... 250 V Wechselstrom
Nennspannung des Steuerkreislaufs (Uc):
24 V Gleichstrom
Nennfrequenz (f):
50/60 Hz
Hauptkreislauf 50 / 60 Hz
Nennbetriebsleistung - Anschluss (Pe):
(230 V) 40 kW
(400 V) 75 kW
(500 V) 90 kW
Nennbetriebsstrom - Anschluss in der Leitung (Ie):
143 A
Prozentsatz des Dienstleistungsfaktors:
100 Prozent
Überlastschutz:
Eingebundener elektronischer Überlastschutz
Integrierte elektronische Überlastung:
- Ja, das ist es.
Einstellbarer Nennstrom des Motors:
30... 100 Prozent
Startkapazität bei maximalem Nennstrom Ie:
4xIe für 10er
Rampenzeit:
0... 30 Sekunden [Zeiteinheit]
1... 30 Sekunden [Zeiteinheit]
Anfängliche Spannung beim Starten:
30... 70 %
Spezielle Abspannungsrampe:
Keine %
Stromgrenzfunktion:
1.5... 7xIe
Schalter für Innen-Delta-Verbindung:
- Nein.
Schalten Sie das Signal-Relee aus:
- Ja, das ist es.
Umgehungssignalrelais:
- Ja, das ist es.
Fehlersignal-Relee:
- Ja, das ist es.
Überlastsignal-Relee:
- Ja, das ist es.
Analog-Ausgänge
4...20 mA
Anzeige des Signales vollständige Startrampe (LED):
Grün
Signalanzeige bereit zum Starten/Standby eingeschaltet (LED):
Grün
Anzeige des Signals, das läuft R (LED):
Grün
Anzeige des Signals, die nach oben/niedergeht (LED):
Grün
Schutz der Signalanzeige (LED):
Gelb
Fehler bei der Anzeige des Signals (LED):
Rot
Anzahl der Starts pro Stunde bei 3,5*Ie für 7 Sekunden 50% ON Time 50% OFF Time:
10
Mitteilung:
Modbus-RTU
Schutzgrad:
IP00
Typ des Terminals:
Hauptkreislauf: Stangen
Anschlusskapazität Hauptkreis:
Durchmesser des Löchers 8,5 mm
Starr 1/2 x 2,5... 70 mm2
Breite und Dicke 17,5x5 mm
Anschluss-Kapazitätsregelkreis:
Starr 1 x 2,5 mm2
Starr 2 x 1,5 mm2
Anschlussleistungsschaltung:
Starr 1 x 2,5 mm2
Zugdrehmoment
Steuerkreis 0,5 N·m
Hauptkreislauf 18 N·m
Versorgungsschaltkreis 0,5 N·m
Hauptart des Produkts:
PSE142
Funktion:
Weichstart mit Drehmomentregelung
Weichstart mit Spannungsrampe
Soft Stop mit Drehmomentregelung
Soft Stop mit Spannungsrampe
Kickstart
Start der Sequenz
Leistungsbegrenzung
Start rückwärts (externe Kontaktoren)
Automatischer Neustart
Ereignisprotokoll
Schutzfunktion:
Elektronischer Überlastschutz, EOL; Verriegelter Rotorschutz; Stromunterlastschutz

Technische UL/CSA

Höchstbetriebsspannung UL/CSA:
Hauptkreislauf 600 V
Schließmoment UL/CSA:
Steuerkreis 4,4 lb
Hauptkreis 159.3
Versorgungsschaltkreis

Umwelt

Umgebungstemperatur:
Betrieb bei -25... +60 °C
Aufbewahrung bei -40... +70 °C
Schutzgrad:
IP00

Wesentliche Konformität

Die Risikopositionen sind in der Tabelle 1 zu berücksichtigen.
9AKK108467A5658
REACH-Deklaration:
2CMT2022-006481
RoHS-Informationen:
2CMT2022-006500
RoHS-Status:
Nach der Richtlinie 2011/65/EU und Änderung 2015/863 vom 22. Juli 2019
Gesetz zur Kontrolle giftiger Stoffe - TSCA:
2CMT2023-006524
WEEE B2C / B2B:
Von Unternehmen zu Unternehmen
WEEE-Kategorie:
5Kleine Ausrüstung (keine Außenabmessung größer als 50 cm)

Bescheinigungen und Erklärungen

CQC-Zertifikat:
CQC2011010304468089
Konformitätserklärung - CCC:
2020980304001545
Konformitätserklärung - CE:
2CMT2015-005447

Informationen über den Behälter

Packungsstufe 1 Breite:
203 mm
Paketstufe 1 Tiefe / Länge:
282 mm
Paketstufe 1 Höhe:
363 mm
Paketstufe 1 Bruttogewicht:
50,4 kg
Paketstufe 1 EAN:
7320500400685
Paketstufe 1 Einheiten:
Box 1 Stück

Klassifizierungen

Objektbezeichnung:
Q
ETIM 7:
EC000640 - Weichstarter
ETIM 8:
EC000640 - Weichstarter
ETIM 9:
EC000640 - Weichstarter
eClass:
V11.0: 27370907
UNSPSC:
39121521
IDEA-Granulatkategorie-Code (IGCC):
4740 >> Weichstarter
