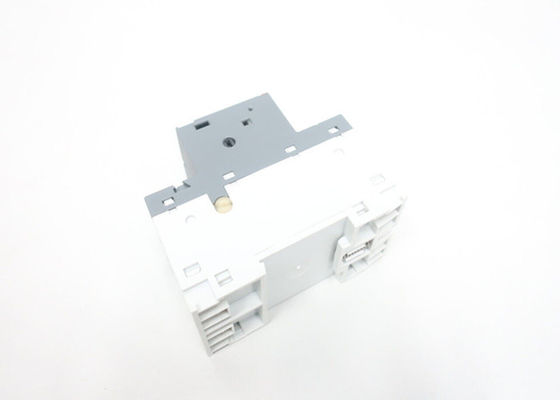

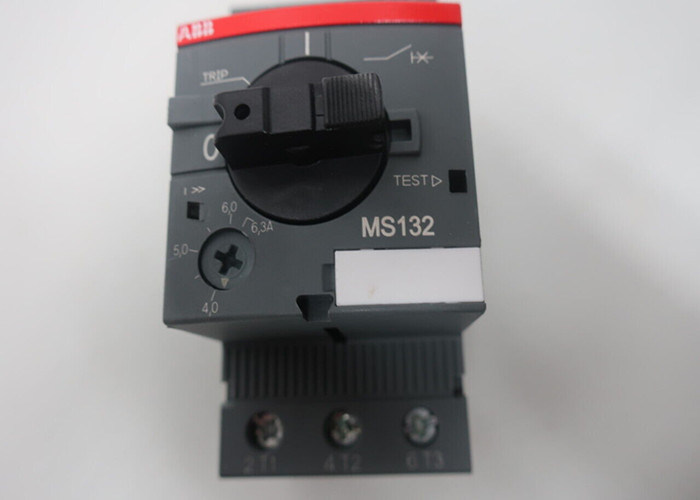

MS132-6.3 ist eine kompakte 45 mm breite Vorrichtung mit Nennstrom



Allgemeine Informationen

Erweiterter Produkttyp:
MS132-6.3
Produkt ID:
1SAM350000R1009
EAN:
4013614400094
Katalogbeschreibung:
MS132-6.3 Manueller Motorstarter 4,0 ... 6,3 A
Lange Beschreibung:
Der manuelle Motorstarter MS132-6.3 (auch bekannt als Motorschutzschalter oder manueller Motorschutz) ist ein kompaktes 45 mm breites Gerät mit einem Bemessungsbetriebsstrom von Ie = 6,3 A. Dieses Gerät dient zum manuellen Ein- und Ausschalten von Motoren und schützt diese zuverlässig und ohne Sicherung vor Kurzschlüssen, Überlast und Phasenausfällen. Der manuelle Motorstarter bietet ein Bemessungs-Kurzschlussausschaltvermögen Ics = 100 kA bei 400 VAC und Auslöseklasse 10. Weitere Merkmale sind die eingebaute Trennfunktion, Temperaturkompensation, Freiauslösung und ein Drehgriff mit deutlicher Schaltstellungsanzeige. Der manuelle Motorstarter ist für drei- und einphasige Anwendungen geeignet. Der Griff ist abschließbar, um vor unbefugten Änderungen zu schützen. Hilfskontakte, Meldekontakte, Unterspannungsauslöser, Arbeitsstromauslöser, dreiphasige Sammelschienen, Stromeinspeiseblöcke und Klemmenabstandshalter sind als Zubehör erhältlich.





Der manuelle Motorstarter MS132-6.3 ist ein vielseitiges Gerät, das in erster Linie zum Schutz von Motoren vor verschiedenen elektrischen Fehlern entwickelt wurde und gleichzeitig die manuelle Steuerung ihres Betriebs ermöglicht. Hier sind die wichtigsten Funktionen und Spezifikationen des MS132-6.3:

1. Gerätetyp: Manueller Motorstarter (auch als Motorschutzschalter bekannt).

2. Breite: Kompakte Größe mit einer Breite von 45 mm, daher platzsparend.

3. Nennbetriebsstrom (Ie): 6,3 A. Dies gibt den maximalen Dauerstrom an, den das Gerät unter normalen Betriebsbedingungen verarbeiten kann.

4. Kurzschlussabschaltvermögen (Ics): 100 kA bei 400 VAC. Dies gibt den maximalen Fehlerstrom an, den das Gerät sicher unterbrechen kann, ohne Schaden zu nehmen.

5. Auslöseklasse: Klasse 10. Dies bezieht sich auf die Auslöseeigenschaften des Geräts unter Überlastbedingungen.

6. Schutzfunktionen:

   • Kurzschlussschutz: Schützt vor Kurzschlussfehlern.
   • Überlastschutz: Schützt vor anhaltenden Überstromzuständen.
   • Phasenausfallschutz: Schützt vor Phasenausfallszenarien.

7. Integrierte Funktionen:

   • Trennfunktion: Bietet eine Möglichkeit, den Motor manuell zu trennen.
   • Temperaturkompensation: Gewährleistet zuverlässigen Betrieb in einem Temperaturbereich.
   • Freiauslösemechanismus: Verhindert, dass das Gerät bei einem Fehlerzustand manuell in der Position „Ein“ gehalten wird.
   • Abschließbarer Griff: Sichert den Griff, um eine unbefugte Bedienung zu verhindern.

8. Betrieb: Geeignet für dreiphasige und einphasige Anwendungen und bietet Flexibilität bei der Motorsteuerung.

9. Verfügbares Zubehör:

   • Hilfskontakte: Für zusätzliche Steuer- oder Signalzwecke.
   • Meldekontakte: Zur Anzeige des Status des Motorstarters.
   • Unterspannungsauslöser: Zur automatischen Abschaltung des Motors bei Spannungsabfall.
   • Shunt-Auslöser: Für die Möglichkeit einer Fernauslösung.
   • 3-Phasen-Sammelschienen, Stromeinspeisungsblöcke, Klemmenabstandshalter: Für einfachere Installation und Konnektivität.

10. Griff: Verfügt über einen Drehgriff mit deutlicher Schalterstellungsanzeige, der eine einfache Bedienung und Statussichtbarkeit ermöglicht.



Bestellung

Mindestbestellmenge:
1 Stück
Zolltarifnummer:
85362010

Beliebte Downloads

Datenblatt, Technische Informationen:
2CDC131021D0202
Anleitungen und Handbücher:
2CDC131022M6802
Anleitungen und Handbücher (Teil 2):
2CDC131060M0202
Ex-Betriebsanleitung:
2CDC131063M6801
Zeit-Strom-Kennlinie:
1SAM300505F0009
I²t Kennlinie:
1SAM300507F0001
1SAM300507F0003
Abschaltstromkennlinie:
1SAM300508F0001
1SAM300508F0003
CAD-Maßzeichnung:
2CDC001079B0201
Maßbild:
1SAM300402F0001





Maße

Nettobreite des Produkts:
45 mm
Nettohöhe des Produkts:
90 mm
Nettotiefe/-länge des Produkts:
86,75 mm
Nettogewicht des Produktes:
0,265 kg





Technisch

Bemessungs-Kurzschlussausschaltvermögen (Ics):
(230 V Wechselstrom) 100 kA
(250 V DC) 3 Pole in Reihe 10 kA
(400 V AC) 100 kA
(440 V AC) 30 kA
(500 V AC) 20 kA
(690 V AC) 3 kA
Bemessungs-Kurzschlussausschaltvermögen (Icu):
(230 V Wechselstrom) 100 kA
(400 V AC) 100 kA
(440 V AC) 30 kA
(500 V AC) 20 kA
(690 V AC) 3 kA
Einstellung des Bemessungs-Kurzschlussstroms (Ii):
78,8 A
Einstellbereich:
4,0 ... 6,3 A
Bemessungsbetriebsleistung AC-3 (Pe):
(400 V) Dreiphasig 2,2 kW
Bemessungsbetriebsleistung AC-3e (Pe):
(400 V) Dreiphasig 2,2 kW
Nennbetriebsspannung:
Hauptstromkreis 690 V AC
Hauptstromkreis 250 V DC
Bemessungsbetriebsstrom (Ie):
6,3 A
Bemessungsbetriebsstrom AC-3 (Ie):
6,3 A
Bemessungsbetriebsstrom AC-3e (Ie):
6,3 A
Bemessungsbetriebsstrom DC-5 (Ie):
6,3 A
Nennfrequenz (f):
Hauptstromkreis 50 Hz
Hauptstromkreis 60 Hz
Betriebsfrequenz (fsw):
0 ... 400 Hz
Bemessungsstoßspannungsfestigkeit (Uimp):
Hauptstromkreis 6 kV
Bemessungsisolationsspannung (Ui):
690 V
Stromausfall:
bei Nennbetriebsbedingungen pro Pol 0,7 ... 1,8 W
Anzahl der Stangen:
3
Konventioneller thermischer Strom in freier Luft (Ith):
Hauptstromkreis 6,3 A
Stärke des Schutzes:
Gehäuse IP20
Hauptstromkreisklemmen IP10
Verschmutzungsgrad:
3
Elektrische Haltbarkeit:
50000 Zyklen
Mechanische Haltbarkeit:
100000 Zyklen
Terminaltyp:
Schraubklemmen
Anschlussmöglichkeiten Hauptstromkreis:
Flexibel mit Aderendhülse 1/2x 0,75 ... 2,5 mm²
Flexibel mit Aderendhülse isoliert 1/2x 0,75 ... 2,5 mm²
Flexibel 1/2x 0,75 ... 2,5 mm²
Starr 1/2x 1 ... 4 mm²
Anzugsdrehmoment:
Hauptstromkreis 0,8 ... 1,2 N·m
Abisolierlänge:
Hauptstromkreis 9 mm
Empfohlener Schraubendreher:
Pozidriv 2
Einbaulage:
1 ... 6
Montage auf DIN-Schiene:
TH35-15 (35 x 15 mm Tragschiene) gemäß IEC 60715
TH35-7,5 (35 x 7,5 mm Tragschiene) gemäß IEC 60715
Minimaler Montageabstand:
Elektrische Leitplatte, horizontal - bis 400 V 0 mm
Elektrische leitfähige Platte, horizontal - bis 690 V 1,5 mm
Elektrische Leitplatte, vertikal, 75 mm
Anderes Gerät Gleicher Typ, Horizontal 0 mm
Anderes Gerät Gleicher Typ, Vertikal 150 mm
Antriebstyp:
Drehgriff
Anzeige der Kontaktposition:
EIN / AUS / AUSLÖSUNG
Normen:
Norm EN 60947-1
Norm EN 60947-2
Norm EN 60947-4-1
UL 60947-1
UL 60947-4-1
IEC 60335-2-40 A2L
Bemerkungen:
UL508 Selbstgeschützter kombinierter Motorcontroller (Typ E) in Kombination mit Einspeiseblock S1-M3-xx

Technische Daten UL/CSA

Kurzschlussstromfestigkeit (SCCR):
Manuelle selbstgeschützte Kombinationsregler (Typ E), (480Y / 277 V AC) 65 kA
Manueller selbstgeschützter Kombinationsregler (Typ E), (600Y / 347 V AC) 18 kA
Alle UL-gelisteten Sicherungen oder Leistungsschalter, Gruppeninstallationen (480 V AC) 65 kA
Alle UL-gelisteten Sicherungen oder Leistungsschalter, Gruppeninstallationen (600 V AC) 35 kA
Alle UL-gelisteten Sicherungen oder Leistungsschalter, Motortrennschalter (480 V AC) 65 kA
Alle UL-gelisteten Sicherungen oder Leistungsschalter, Motortrennschalter (600 V AC) 18 kA
Alle UL-gelisteten Sicherungen oder Leistungsschalter, Abzweigleiterschutz in Gruppeninstallationen (480Y / 277 V AC) 65 kA
Alle UL-gelisteten Sicherungen oder Leistungsschalter, Abzweigleiterschutz in Gruppeninstallationen (600Y / 347 V AC) 18 kA
Maximale Betriebsspannung UL/CSA:
Hauptstromkreis 600 V AC




Leistungsangaben nach UL/CSA:
(200 V AC) Dreiphasig 1 PS
(208 V AC) Dreiphasig 1 PS
(220 ... 240 V AC) Dreiphasig 1,5 PS
(440 ... 480 V AC) Dreiphasig 3 PS
(550 ... 600 V AC) Dreiphasig 5 PS
Volllaststrom bei Motornutzung:
(200 V Wechselstrom) Dreiphasig 6,3 A
(208 V Wechselstrom) Dreiphasig 6,3 A
(220 ... 240 V AC) Dreiphasig 6,3 A
(440 ... 480 V AC) Dreiphasig 4,8 A
(550 ... 600 V AC) Dreiphasig 6,1 A
Stromaufnahme bei blockiertem Rotor:
(200 V Wechselstrom) Dreiphasig 37,8 A
(208 V Wechselstrom) Dreiphasig 37,8 A
(220 ... 240 V AC) Dreiphasig 37,8 A
(440 ... 480 V AC) Dreiphasig 32 A
(550 ... 600 V AC) Dreiphasig 36,8 A
Allgemeine Nutzungsbewertung UL/CSA:
(600 V Wechselstrom) 6,3 A
Anschlussmöglichkeiten Hauptstromkreis UL/CSA:
Flexibel 1/2x 16-12 AWG
Litze 1/2x 16-12 AWG
Anzugsdrehmoment UL/CSA:
Hauptstromkreis 10 ... 12 in·lb

Umgebungsbedingungen

Umgebungslufttemperatur:
Um das Gehäuse herum 0 ... +40 °C
Betrieb -25 ... +70 °C
Betrieb Kompensiert -25 ... +60 °C
Lagerung -50 ... +80 °C
Kompensation der Umgebungslufttemperatur:
Ja
Maximal zulässige Betriebshöhe:
2000 m
Stoßfestigkeit nach IEC 60068-2-27:
11 ms Puls 25g
Vibrationsfestigkeit:
5g 3 ... 150 Hz
