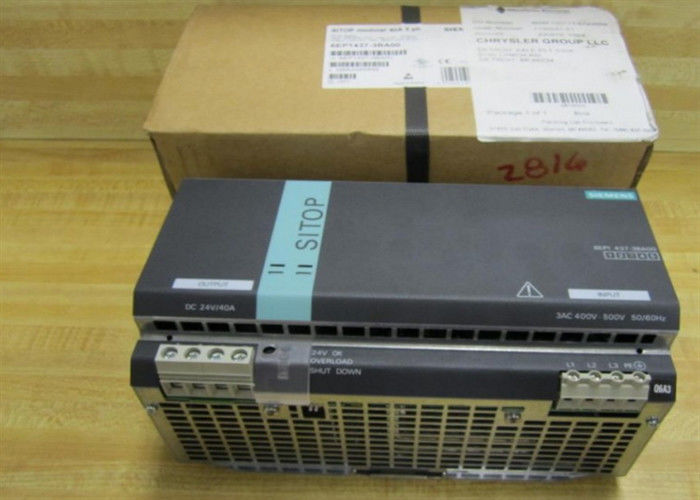

Siemens 6EP1 437 3BA00 Stromversorgung Eingang 400-500 V 3 AC Ausgang: 24 V DC/40 A Anmerkungen

Siemens 6EP1 437 3BA00 Stromversorgung Eingang 400-500 V 3 AC Ausgang: 24 V DC/40 A Anmerkungen


Einzelheiten zu 6EP1 437 3BA00

Artikelnummer (Marktnummer) 6EP1437-3BA00
Produktbeschreibung SITOP modulare 40 A stabilisierte Stromversorgung: 400-500 V 3 AC Ausgang: 24 V DC/40 A
Produktfamilie Übersicht der Bestelldaten
Lebenszyklus des Produkts (PLM) PM400:Auslaufen beginnt
PLM Wirksamkeitsdatum Produktabbau seit: 01.10.2014

Eingabe
Datenblatt 6EP1437-3BA00
SITOP MODULAR/3AC/24VDC/40A
SITOP Modular 40 A stabilisiert
Stromzufuhr: 3 AC 400-
500 V Leistung: 24 V Gleichspannung/40 A
Eingabe
3-phasiger Wechselstrom mit Eingang
Nennspannungswert VIN 400... 500 V
Spannungsbereich AC 320... 550 V
● Anmerkung Ab Vin > 340 V
Eingang mit breitem Bereich Ja
Überspannungswiderstand 2,3 × VIN, 1,3 ms
Bufferung der Leitungen bei Vin = 400 V
Hauptbufferung bei geringer Nennleistung, min. 6 ms; bei Vin = 400 V
Nennfrequenz der Leitung 1 50 Hz
Nennfrequenz der Leitung 2 60 Hz
Nennbereich der Leitung 47... 63 Hz
Eingangsstrom
● bei Nenn-Eingangsspannung 400 V 2,2 A
Einschaltstrombegrenzung (+25 °C), max. 70 A
I2t, max. 2,8 A2·s
Eingebundene eingehende Sicherung keine
Schutz beim Netzteil (IEC 898) Notwendig: 3-polig angeschlossener Miniaturschalter 10... 16 A
die Eigenschaft C oder Schaltkreislaufschalter 3RV2011-1DA10 (Einstellung 3A) oder
3RV2711-1DD10 (UL 489)

Ausgabe
Steuerbare, isolierte Gleichspannung
Nennspannung Vout DC
24 V
Gesamttoleranz, statisch ±
3%
Kompensation für statische Netze, ca.
00,1%
Statische Belastungsausgleich, ca.
00,2%
Restwirbelspitze, max.
100 mV
Spitzenspitzen, max. (Bandbreite: 20 MHz)
200 mV
Anpassungsbereich
24Ich...28.8V
Produktfunktion Ausgangsspannung verstellbar
- Ja, das ist es.
Einstellung der Ausgangsspannung
über ein Potentiometer; max.960 W
Anzeige des Status
Grüne LED für 24 V OK
Signalisierung
über das Signalmodul ((6EP1961-3BA10)
Ein-/Aus-Verhalten
Keine Überschreitung von Vout (weicher Start)
Startverzögerung, max.
2.5 s
Zeit der Spannungssteigerung der maximalen Ausgangsspannung

Nennstromwert unter 40 A
Strombereich 0... 40 A
● Anmerkung +60... +70 °C: Abbau von 2%/K
Leistung von typischer Leistung von 960 W
Kurzzeitüberlaststrom
● bei Kurzschluss bei einem Betrieb von typischer 120 A
Dauer der Überlastungskapazität bei Überstrom
● bei Kurzschluss während des Betriebs 25 ms
konstante Überlaststrom
● bei Kurzschluss beim Antrieb typischerweise 46 A
Parallelschalten für eine verbesserte Leistung Ja; Schaltbarkeit
Anzahl der parallel wechselbaren Einheiten für die Verbesserung
Leistung
2
Effizienz
Effizienz bei Vout bewertet, Lout bewertet, ca. 90%
Leistungsverlust bei Vout-Nennwert, Lout-Nennwert, ca. 106 W
Kontrollen in geschlossener Schleife
Dynamische Netzkompensation (Vin-Nennwert ±15 %), maximal 1 %
Dynamische Belastungsgleichung (Iout: 50/100/50 %), Uout ± typ. 2 %
Einstellzeiten für Lastschritte von 50 bis 100%, typisch 4 ms
Einstellzeiten für Lastschritte 100 bis 50%, typisch 4 ms
Einstellzeit maximal 10 ms
Schutz und Überwachung
Ausgangsüberspannungsschutz < 35 V
Strombegrenzung, Typ 46 A
Eigenschaft des Ausgangs gegen Kurzschluss
Kurzschlussschutz Alternativ zu konstanten Strömungsmerkmalen von ca. 46 A oder Verriegelung
Schließung
Dauerhafter Kurzschlussstrom RMS-Wert
● typische 46 A
Überlast-/Kurzschlussanzeiger LED-gelb für "Überlastung", LED-rot für "Absperrung"
