Produktbeschreibung von IC693PWR321

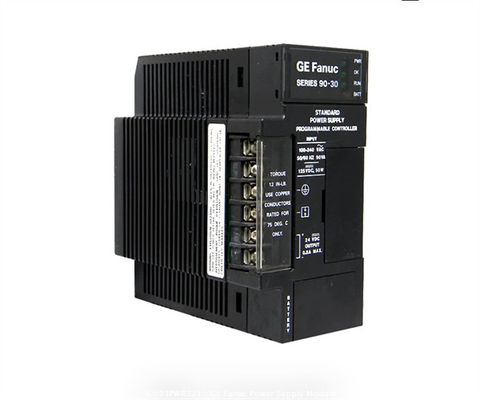

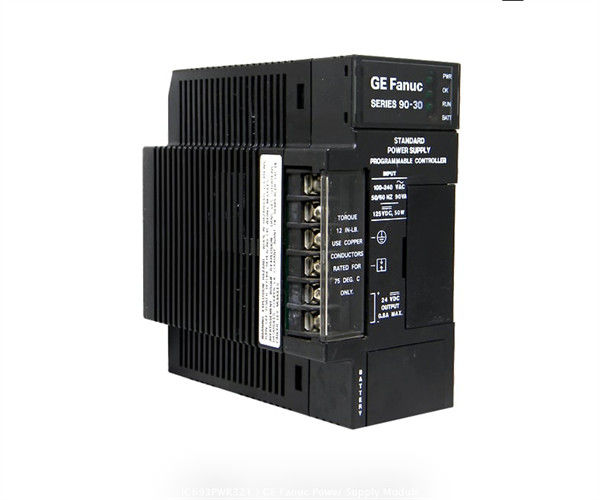

Der GE Fanuc IC693PWR321 ist ein Standard-Stromversorgung. Dieses Gerät ist ein 30 Watt Stromversorgung, die Direkt- oder Wechselstrom verwenden kann. Es arbeitet mit einer Eingangsspannung von entweder 120/240 VAC oder 125 VDC.Abgesehen von einem Ausgang von +5VDC, diese Stromversorgung kann zwei +24 VDC-Ausgänge liefern. Einer ist eine Relais-Leistungsausgabe, die zur Versorgung von Schaltkreisen auf Serien 90-30 Output Relay-Modulen verwendet wird. Der andere ist eine isolierte Ausgabe,mit einer Breite von mehr als 20 mm,Es kann auch 24 VDC-Eingangsmodule mit externer Energie versorgen.

Genau wie I/O-Module ist diese Stromversorgung leicht mit dem System der Serie 90-30 kompatibel und funktioniert mit jedem CPU-Modell.Es gibt eine begrenzende Funktion auf der Stromversorgung, die die Hardware schützt, indem sie den Strom abschaltet, wenn es einen direkten Kurzschluss gibt. Das IC693PWR321 verfügt über sechs Endgeräte für Benutzerverbindungen. Wie alle Netzteile der Serie 90-30 ist dieses Modell an die CPU-Leistung angeschlossen.und FehlerverträglichkeitDie Stromversorgung verfügt außerdem über eine fortschrittliche Diagnostik sowie eine eingebaute intelligente Schalterverschmelzung, die eine hohe Leistung und erhöhte Sicherheit bei der Verwendung des Geräts gewährleistet.

GE Fanuc IC693PWR321 ist ein Standard-Leistungsmodul, das Teil der GE Fanuc 90-30-Serie-Plattform ist.und die nominale Eingangsspannung beträgt 100 bis 240 VAC oder 125 VDCDie Ausgangsleistung ist ein 15 Watt 5VDC-, 20 Watt 24VDC- und 15 Watt+24VDC-Relais.Es liefert Strom für die Verarbeitungskapazität der Fanuc 90-30-Serie-SPSEs befindet sich in der linken Spalte des Motherboards. Seine Nennleistung beträgt 30 Watt. Es kann zusammen mit AC- und DC-Stromquellen arbeiten.Der Spannungsbereich der Eingangsspannungsquelle des Geräts muss zwischen 85 und 264 Volt AC oder 100 und 300 Volt DC liegen.Es bietet verschiedene Spannungsausgänge: eine 5V Gleichspannung und eine 24V Gleichspannung, die die Stromversorgung des Stromkreises ermöglicht, und eine isolierte 24V Gleichspannungs-Stromversorgung, die einige Module für die Stromversorgung von außen verwenden.Der Spitzenstrom beträgt 4 Ampere.Die Stromversorgungsvorrichtung dieses programmierbaren Reglers ist robust aufgebaut und mit einer Batterie ausgestattet.Das IC693PWR321-Modul ist voll kompatibel mit jedem CPU-ModellDas Leistungsmodul hat die cULus- und CE-Zertifizierung bestanden und ist für den Betrieb in Klasse 1 Division 2 eingestuften Umgebungen ausgelegt.

Das IC693PWR321-Modul verfügt über eine Leistungsbegrenzungsfunktion, die die Hardware bei einem direkten Kurzschluss sofort schützen kann.Die Stromversorgungseinheit ist mit 6 Anschlüssen für Betreiberanschlüsse ausgestattet.Es verfügt über erweiterte Diagnosefunktionen, die alle Ereignisse und Updates für die Betreiber verfolgen können.Für die Kommunikation, ist das IC693PWR321-Modul mit einem RS-485-Serieanschluss ausgestattet.IC693PWR321 kann durch Wechselstrom- oder Gleichstromquellen betrieben werden. Der Wechselstrom-Eingangsspannungsbereich dieser Stromversorgung beträgt 85-264 VAC mit einem Nennwert von 120-240 VAC. Für die Gleichspannungsspannung beträgt der akzeptable Spannungsbereich 100-300 VDC,mit einem Nennwert von 125 VDCDie Leistungsanforderungen liegen bei 90 VA (AC-Eingang) und 50 W (DC-Eingang).Die Ausgangsleistung von IC693PWR321 umfasst maximal 15 Watt für 5 VDC- und 24 VDC-Relais; ein 24VDC-Relee hat maximal 15 Watt und eine 24VDC-Isolation maximal 20 Watt. Die Ausgangsspannung dieser Stromversorgung beträgt 5,0 VDC bis 5,2 VDC mit einem Nennwert von 5,1 VDC;24VDC bis 28VDC für 24VDC-Relais; 21,5VDC bis 28VDC, zur Isolierung des 24VDC-Betriebs verwendet; verfügt über einen Überspannungsschutz von 6,4VDC bis 7VDC und einen Überstromschutz von 4A mit einer maximal 20 Millisekunden Haltzeit.

Technische Spezifikation

Die GE Fanuc IC693PWR Series 90-30 High Capacity Power Supply Module schließen sich einfach wie I/O-Module ein und funktionieren mit jeder Serie 90-30 CPU. Each version provides auto-ranging so there is no need to set jumpers for different incoming power levels and they are current limiting so a direct short will shut the power supply down to avoid damage to the hardwareDie Stromversorgungen der Serie 90-30 sind an die Leistung der CPU gebunden, um einfache, ausfallsichere und fehlertolerante Leistungen zu gewährleisten.Weiterentwickelte Diagnostik und eingebaute intelligente Schalterverschmelzung gehören zu anderen Sicherheitsmerkmalen der Stromversorgungen.
