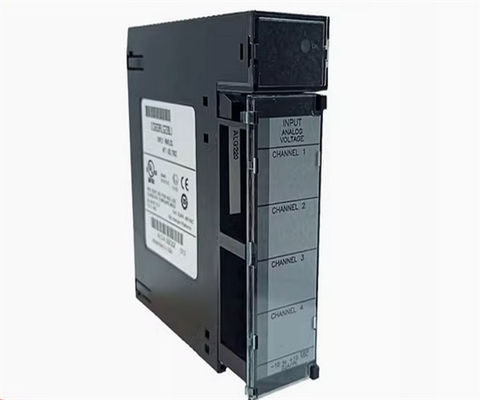

IC693ALG220 Ge Fanuc Stromversorger-Serie Analog-Eingangsmodule

Das IC693ALG220 ist ein Modul der Serie 90-30, das früher von GE Fanuc, derzeit unter Emerson Automation, hergestellt wird.mit einem Eingangssignalbereich von - 10 VDC bis + 10 VDC kompatibelDieses Modul ist optional mit 0-20 mA-Signalen kompatibel, die durch Anbringen eines 250-Ohm-Anschlusses an den Endverbinder des Moduls aktiviert werden können.Der IC693ALG220 ist mit einem Analog-Digital-Wandler (ADC) mit einer Konvertierungslösung von 12 Bit für Spannungseingabe ausgestattet· 10 Bit für den Stromstrom, der mit einem Präzisionswiderstand auf 11 Bit erhöht werden kann.Jeder Kanal des Moduls hat eine individuelle Aktualisierungsrate von 4 ms, während das Modul von der 24VDC-Stromversorgung des PLC versorgt wird.Es verfügt über einen Backplane-Stromverbrauch von 27 mA vom +5-Volt-Bus auf dem Backplane und 98 mA vom isolierten +24-Volt-Backplane-Bus.Es ist an einem beliebigen verfügbaren E/A-Steckplatz der 5- oder 10-Steckplatte der Serie 90-30 montiert und nimmt einen einzigen Schlitz des Racks einDer IC693ALG220 hat eine typische absolute Genauigkeit von +/- 10 mV/40 μA, während die maximale Genauigkeit bei Betriebstemperatur +/- 30 mV/160 μA beträgt.Eingangsfilterantwort von 17 Hz, Modulisolation von 1500 Volt zwischen Feldseite und Logikseite, Querschnittskanalablehnung von > 80 dB und Eingangsimpedanz von > 9 Megohm im Spannungsmodus und 250 Ohm beim Betrieb im Strommodus.

Das IC693ALG220 Modul ist ein analogues Eingangsmodul von GE Fanuc, das Teil der Serie 90-30 ist.Kommt mit 4 Eingangskanälen. Jeder Kanal kann ein analogues Signal leicht in ein digitales Signal umwandeln, je nach den Anforderungen der Benutzeranwendung.mit dem GE Fanuc IC693ALG220 CAV-Eingangsmodul können Benutzer Eingangssignale von -10 bis +10 Volt umwandelnDie Konversionsgeschwindigkeit für jeden Kanal beträgt etwa 1 Millisekunde. So bietet das Eingabemodul IC693ALG220 für jeden Kanal gleichzeitig eine Updaterate von etwa 4 Millisekunden.Das umgewandelte Signal hat eine Auflösung von 12 Bit binärDas GE Fanuc IC693ALG220-Eingangsmodul ist mit einem eingeschränkten Strom-Eingangsmodus sowie einem Jumper an jedem Endverbinder des Kanals ausgestattet.Benutzer können den Jumper verwenden, um einen internen 250-Ohm-Shuntwiderstand an die Schaltung anzuschließenDieser Shunt-Widerstand ermöglicht einen Eingangsbereich von -40 bis +40 Milliampere.,Die Hauptstromversorgung des GE Fanuc IC693ALG220 CAV-Eingangsmoduls ist eine isolierte +24 Volt Gleichstromversorgung,mit einer Leistung von mehr als 10 W undDie Spannung wird durch einen Regler/Wechselrichter gesendet, um die erforderliche Spannung für den Betrieb des IC693ALG220-Moduls zu erzeugen.Das IC693ALG220-Eingabemodul wird mit einer LED ausgestattet, die den Benutzern den Betriebszustand zeigt.
