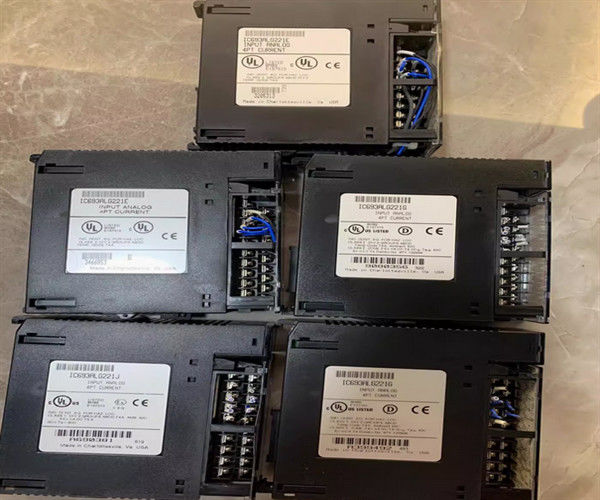

IC693ALG221 GE Fanuc Analog Eingang, Strom, 4 Kanäle

Produktbeschreibung von IC693ALG221

IC693ALG221 ist ein Analog-Strom-Eingangsmodule mit vier Eingangskanälen für den programmierbaren Logikcontroller der Serie 90-30.Diese Steuerungskanäle sind jeweils in der Lage, ein analogues Eingangssignal nach Bedarf für die Anwendung in ein digitales Signal umzuwandeln. Zwei Eingangsbereiche sind mit einem Standardwert von 4 bis 20 mA mit skalierten Benutzerdaten verfügbar, so dass 4 mA einer Zählung von null und 20 mA bis 32000 entspricht.Wenn ein Jumper der I/O-Terminalplatine hinzugefügt wird, wird der Eingangsbereich auf 0 bis 20 mA mit einer skalierten Benutzerdatenskala angepasst, die einer Zählung von 32000 entspricht, wobei jede 800-Zählung 0,5 mA entspricht. Dieses Modul ist mit zwei Bereichsprungern ausgestattet:ein für Kanäle 1-2 und ein für Kanäle 3-4.

Das Eingangsmodul IC693ALG221 ermöglicht eine Umwandlungsgeschwindigkeit von einer halben Millisekunde für jeden der Kanäle mit einer Aktualisierungsrate von zwei Millisekunden für jeden der bereitgestellten Kanäle.Auflösungsgeschwindigkeit auf einem umgewandelten Signal beträgt 12 Bits über den gewählten Bereich. Prozentsatz KI-Benutzerdaten registriert in 16 Bit 2 ¢s Komplementformat. Wenn die aktuelle Quelle in die Eingabe umgekehrt wird, wird das Modul ein Datenwort ausgeben, das dem unteren Ende des Bereichs parallel ist.

Der Eingangsschutz für den IC693ALG221 reicht aus, um mit reduzierter Leistung bei bis zu 200 V in den üblichen Modus-Einstellungen zu arbeiten.Alle Feldverbindungen erfordern eine gute Qualität verdrehtEin LED-Anzeiger überwacht den Betrieb der Stromversorgung.Die für den IC693ALG221 spezifische Hauptstromquelle ist +24 VDC-PLC-Leistung, die durch einen Wechselrichter für das Modul geleitet wird. IC693ALG221 nutzt Strom aus dem +5 VDC-Ausgang, um Isolationsschaltungen zu betreiben.

Das IC693ALG221 ist ein analogues Eingangsmodul, das Teil des Programmierbaren Logiksteuerungssystems (PLC) der Serie 90-30 ist.Dieses Modul verfügt über vier (4) Eingangskanäle, die Eingangssignale von 0-20 mA und 4-20 mA von Feldgeräten und -instrumenten empfangen.Dieses Modul ist mit einem internen Analog-Digital-Wandler (ADC) ausgestattet, der es der SPS ermöglicht, das Signal für die Verwendung im Benutzerprogramm zu verarbeiten und weiter zu konditionieren.

Der IC693ALG221 hat eine Eingabeauflösung von 12 Bit, wobei jeder Eingabebereich eine Auflösung von 4 μA (1 LSB = 4 μA) für das Eingabesignal von 4-20 mA und 5 μA (1 LSB = 5 μA) für das Eingabesignal von 0-20 mA aufweist.Es hat eine absolute Genauigkeit von 00,1% voller Skala + 0,1% Messung bei einer normalen Modusspannung von 200 V. Zusätzlich verfügt dieses Modul über eine Linearität von < 1 Least Significant Bit und ein Eingangsfilter-Antwort von 325 Hz.

Technische Spezifikation von IC693ALG221
