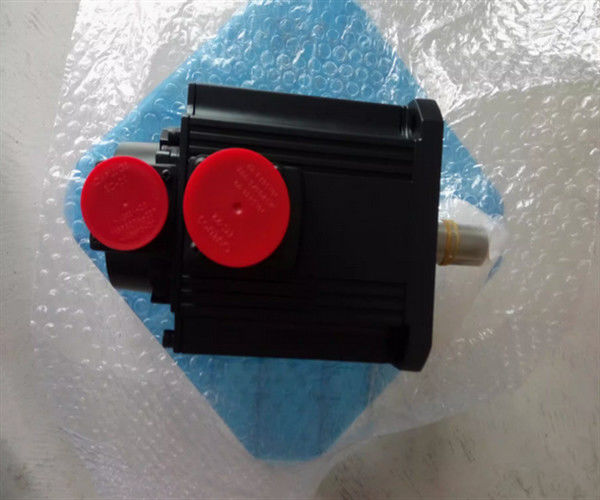

Mitsubishi HC-SFS102 Servomotor mittlere Trägheit, mittlere Kapazität
Produktbeschreibung von HC-SFS102
Der Mitsubishi HC-SFS102 Servomotor ist ein MELSERVO-Servomotor für allgemeine Zwecke, der mit 200 V kompatibel ist.Es handelt sich um einen Servomotor mit mittlerer Trägheit und mittlerer Leistung, der für eine breite Palette von industriellen Anwendungen geeignet istDie Leistung des Servomotors HC-SFS102 beträgt 1 kW. Er kann mit einer Nenngeschwindigkeit von 2000 U/min betrieben werden.und in bestimmten Anwendungsbereichen eine Höchstgeschwindigkeit von 3000 U/min erreichen kannDie unmittelbar zulässige Geschwindigkeit des Servomotors HC-SFS102 beträgt 3450 U/min. Dies gewährleistet einen kontrollierten Betrieb auch bei plötzlichen Änderungen.Der Servomotor HC-SFS102 arbeitet mit einem Nenndrehmoment von 4.78 Nm, und sein maximales Drehmoment beträgt 14,4 Nm, so dass er unterschiedliche Belastungsbedingungen bewältigen kann.die Nennleistung des HC-SFS102-Motors bei Dauermoment beträgt 16.7 kW/s. Kompatibel mit einem Servoverstärker, der mit einem eingebauten regenerativen Widerstand mit einer Geschwindigkeit von 54 Mal pro Minute ausgestattet ist.Der Servomotor HC-SFS102 arbeitet mit einem Nennstromwert von 6A und einem maximalen Nennstrom von 18AFür eine präzise Geschwindigkeits- und Positionssteuerung verwendet der Servomotor HC-SFS102 einen Kodierer, der sowohl für die absolute Position als auch für die inkrementelle Erkennung verwendet wird.Die Auflösung des Encoders beträgt 131072 Impulse pro Umdrehung, um eine genaue Kontrolle zu gewährleistenDer HC-SFS102 Servomotor ist mit einer Isolierung der Klasse F ausgelegt, die auch in schwierigen Umgebungen einen zuverlässigen Betrieb gewährleistet.Die Struktur ist vollständig geschlossen und selbstgekühlt.Der Servomotor HC-SFS102 wiegt 7 kg (15,4 lbs).
Der Mitsubishi HC-SFS102-Motor ist ein Servomotor der MELSERVO-Serie. Er ist 200-V-kompatibel und ist ein Servomotor mit mittlerer Trägheit und mittlerer Leistung.und seine Nenngeschwindigkeit 2000 U/min beträgtDie Höchstgeschwindigkeit des HC-SFS102-Servomotors beträgt 3000 U/min und die unmittelbar zulässige Geschwindigkeit 3450 U/min. Der Nennstrom des HC-SFS102-Servomotors beträgt 6A und der Nennstrom beträgt 18A.
Technische Spezifikationen für HC-SFS102
| Typ des Modells: |
Servomotor |
| Reihe: |
MELSERVO |
| Nennleistung: |
1 kW |
| Nenngeschwindigkeit: |
2000 Umdrehungen pro Minute |
| Höchstgeschwindigkeit: |
3000 Umdrehungen pro Minute |
| Instantane zulässige Geschwindigkeit: |
3450 Umdrehungen pro Minute |
| Nenndrehmoment: |
4.78 Nm |
| Höchstdrehmoment: |
14.4 Nm |
| Leistung bei Dauermoment: |
16.7 kW/s |
| Inbetriebene regenerative Widerstandsbewertung des Servoverstärkers: |
54 Mal pro Minute |
| Nennstrom: |
6A |
| Höchststrom: |
18A |
| Aufbau: |
vollständig geschlossen, selbstgekühlt (Schutztyp: IP65) |
| Gewicht: |
7 kg oder 15,4 Pfund |
| Hauptmarke |
Mitsubishi Electric |
| Hauptfunktion |
Wechselstromservomotor |
| Produktreihe / Familienname |
MELSERVO J2S-Serie |
| Name des Teilbereichs |
HC-SF-Serie |
| Funktionen |
Wechselstrom-Bürstenlos-Rotationsservomotor |
| Entwurf |
Gerade Schacht, eingebaute absolute Rückkopplungskode. (17-Bit)Öldichtung mittlere Trägheit / mittlere Leistungskapazität |
| Versorgungsspannung (AC) |
Klasse 200 Vac |
| Nennstrom |
6A |
| Nennleistung (kW) |
1000 W / 1 kW |
| Drehgeschwindigkeit |
2000rpm3000rpm (höchstens) |
| Drehmoment |
4.78Nm Nennwert |
| Höchstdrehmoment |
14.4Nm |
| Moment der Trägheit |
0.00137kg.m2 (13,7kg.cm2) |
| Nettohöhe (mm) |
176 mm |
| Nettobreite (mm) |
130 mm |
| Nettotiefe (mm) |
200 mm |
| Montagemodus |
130x130mm Flanschbefestigung |
| Entschließung |
17-Bit-Feedback (entspricht 131072ppr) |
| Schutzniveau |
IP65 |
| Abmessungen |
H176mm x W130mm x D200mm |
| Umgebungslufttemperatur für den Betrieb |
0...+40 °C |
| Umgebungslufttemperatur für die Lagerung |
-15 °C... +70 °C |
| Höchststrom |
18 A |
| Bestellcode / Hersteller-SKU |
HC-SFS102 |
Mitsubishi Servomotor- HC-SFS102
Eigenschaften:
Mittlere Trägheit von niedriger bis hoher Drehzahl drei Auswahlmodi, geeignet für verschiedene Anwendungen.
Hochauflösender Encoder 131072p/rev (17 Bit).
Der Encoder mit hoher Auflösung gewährleistet eine hervorragende Leistung und Stabilität bei niedrigen Drehzahlen.
Anwendungsbeispiele:
Übertragungsmaschinen, Roboter, X-Y-Arbeitsplattform.
Alle Motormaße sind dieselben wie zuvor und alle sind mit der Verkabelung kompatibel.
Motorreihe: mittlere Trägheit, mittlere Leistung.
Nennleistung: 1,0 kW.
Nenngeschwindigkeit: 2000 r/min
Ob die Bremse angeschaltet werden soll: Nein.
Schachtende: Standard (geradlinig).
Schutzniveau: IP65 (IP67)
