PM866AK02 /PM866K02 Ethernet 10 Modul ABB Redundante Prozessor Digitale IO-Modul-Einheiten

PM866AK02 /PM866K02 Ethernet 10 Modul ABB Redundante Prozessor Digitale IO-Modul-Einheiten

3BSE050199R6

Das CPU-Board enthält den Mikroprozessor und RAM-Speicher, eine Echtzeituhr, LED-Indikatoren, INIT-Schaltfläche und eine CompactFlash-Schnittstelle.

Die Basisplatte des PM866 / PM866A-Controllers verfügt über zwei RJ45-Ethernet-Anschlüsse (CN1, CN2) für die Verbindung zum Steuerungsnetzwerk und zwei RJ45-Serieanschlüsse (COM3, COM4).Einer der Serienanschlüsse (COM3) ist ein RS-232C-Anschluss mit Modemsteuersignalen, während der andere Port (COM4) isoliert ist und für die Verbindung eines Konfigurationswerkzeugs verwendet wird.Kommunikationsschnittstellen und S800 I/O).

Einfache Verfahren zur Befestigung/Entfernung von DIN-Schienen unter Verwendung des einzigartigen Schiebe- und Sperrmechanismus.Alle Basisplatten sind mit einer eindeutigen Ethernet-Adresse versehen, die jeder CPU eine Hardware-Identität gibtDie Adresse ist auf dem Ethernet-Adressenetikett auf der TP830-Basisplatte zu finden.

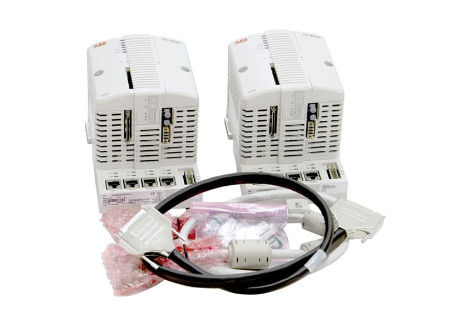

Paket enthält:
2 Stück PM866A, CPU
2 Stück TP830, Basisplatte, Breite = 115 mm
2 Stück TB807, Modulbus-Terminator
1 Stück TK850, CEX-Bus-Erweiterungskabel
1 Stück TK851, RCU-Link Kabel
2 Stück Batterie zur Speichersicherung (4943013-6) 1 für jede CPU

Merkmale und Vorteile

• ISA Secure zertifiziert -Weitere Informationen
• Zuverlässigkeit und einfache Fehlerdiagnoseverfahren
• Modularität, so dass eine schrittweise Erweiterung möglich ist
• IP20-Schutzklasse ohne Anforderung von Gehäusen
• Die Steuerung kann mit dem 800xA-Steuerungsbauer konfiguriert werden
• Die Steuerung ist vollständig EMV-zertifiziert
• Abgeschnittener CEX-Bus mit einem Paar von BC810 / BC820
• Hardware, die auf Standards für eine optimale Kommunikationsverbindung basiert (Ethernet, PROFIBUS DP usw.)
• Eingebaute redundante Ethernet-Kommunikationsanschlüsse

• Allgemeine Informationen

  Nummer des Artikels	3BSE081637R1 (PM866AK02)
  Entlassungen	- Ja, das ist es.
  Hohe Integrität	- Nein.
  Uhrfrequenz	133 MHz
  Leistung, 1000 Boolean-Operationen	00,09 ms
  Leistung	00,09 ms
  Gedächtnis	64 MB
  RAM zur Anwendung	51.389 MB
  Flashspeicher zum Speichern	- Ja, das ist es.

• Ausführliche Daten

  Typ des Prozessors	MPC866
  Zeitwechsel in rot.	Maximal 10 ms
  Anzahl der Anträge pro Datenverantwortlicher	32
  Anzahl der Programme pro Antrag	64
  Anzahl der Diagramme pro Anwendung	128
  Anzahl der Aufgaben pro Datenverantwortlicher	32
  Anzahl der verschiedenen Zykluszeiten	32
  Zykluszeit pro Anwendungsprogramm	Bis zu 1 ms
  Flash-PROM für Firmware-Speicher	4 MB
  Stromversorgung	24 V Gleichspannung (19,2-30 V Gleichspannung)
  Stromverbrauch +24 V typ/max	210 / 360 mA
  Leistungsausfall	5.1 W (maximal 8,6 W)
  Eingabe des Status der überflüssigen Stromversorgung	- Ja, das ist es.
  Eingebettete Backup-Batterie	Lithium, 3,6 V
  Synchronisierung der Uhr	1 ms zwischen AC 800M-Steuerungen nach CNCP-Protokoll
  Ereigniswarteschlange im Controller pro OPC-Client	Bis zu 3000 Veranstaltungen
  AC 800M Übertragungsgeschwindigkeit zum OPC-Server	36-86 Ereignisse/Sekunde, 113-143 Datennachrichten/Sekunde
  Kommunikationsmodule auf dem CEX-Bus	12
  Versorgungsstrom auf dem CEX-Bus	Max 2,4 A
  I/O-Cluster auf Modulebus mit nicht roter CPU	1 elektrische + 7 optische
  I/O-Cluster auf Modulebus mit rot.	0 elektrisch + 7 optisch
  E/A-Kapazität auf dem Modulebus	Max 96 (einfach PM866) oder 84 (rot PM866) E/A-Module
  Modulbus-Scanrate	0 - 100 ms (wirkliche Zeit je nach Anzahl der E/A-Module)
  Versorgungsstrom auf dem elektrischen Modulbus	24 V: maximal 1,0 A 5 V: maximal 1,5 A
  Ethernet-Kanäle	2
  Ethernet-Schnittstelle	Ethernet (IEEE 802.3), 10 Mbit/s, RJ-45, weiblich (8-polig)
  Kontrollnetzwerkprotokoll	MMS (Manufacturing Message Service) und IAC (Inter-Application Communication) sind die wichtigsten Funktionen für die Kommunikation zwischen Anwendungen.
  Empfohlene Steuerungsnetzwerk-Backbone	100 Mbit/s Switched Ethernet
  Echtzeit-Uhrstabilität	100 ppm (ca. 1 Stunde/Jahr)
  RS-232C-Schnittstelle	2 (ein allgemeines Werkzeug, ein Werkzeug für die Wartung)
  RS-232C-Schnittstelle (COM3) (nur nicht rot)	RS-232C, 75-19 200 baud, RJ-45 weiblich (8-polig), nicht optisch isoliert, volle RTS-CTS-Unterstützung
  RS-232C-Schnittstelle (COM4) (nur nicht rot)	RS-232C, 9 600 baud, RJ-45 weiblich (8-polig), optisch isoliert, keine Unterstützung von RTS-CTS

• Umwelt und Zertifizierung

  Temperatur, Betrieb	+5 bis +55 °C (+41 bis +131 °F)
  Temperatur und Lagerung	-40 bis +70 °C (-40 bis +158 °F)
  Temperaturänderungen	3 °C/Minuten gemäß IEC/EN 61131-2
  Verschmutzungsgrad	Stufe 2 gemäß IEC/EN 61131-2
  Korrosionsschutz	G3 gemäß ISA 71.04
  Relative Luftfeuchtigkeit	5 bis 95%, nicht kondensierbar
  Geräuschemissionen	< 55 dB (A)
  Vibrationen	10 < f < 50 Hz: 0,0375 mm Amplitude, 50 < f < 150 Hz: 0,5 g Beschleunigung, 5 < f < 500 Hz: 0,2 g Beschleunigung
  Nennspannung für die Isolierung	500 V Strom
  Dielektrische Prüfspannung	50 V
  Schutzklasse	IP20 gemäß EN 60529, IEC 529
  Höhenstand	2000 m gemäß IEC/EN 61131-2
  Emission und Immunität	Einheitliche Prüfungen
  Umweltbedingungen	Industrie
  CE-Kennzeichnung	- Ja, das ist es.
  Elektrotechnische Sicherheit	Die in Absatz 1 genannten Anforderungen gelten nicht für die Produktion von Kraftfahrzeugen.
  Gefährlicher Standort	UL 60079-15, cULus Klasse 1, Zone 2, AEx nA IIC T4, ExnA IIC T4Gc X
  ISA Secure zertifiziert	- Ja, das ist es.
  Seefahrzeugzeugen	DNV-GL (derzeit PM866: ABS, BV, DNV-GL, LR)
  Genehmigung durch die TUV	- Nein.
  RoHS-Konformität	EN 50581:2012
  Einhaltung der WEEE-Richtlinien	Richtlinie 2012/19/EU

• Abmessungen

  Breite	119 mm (4.7 Zoll)
  Größe	186 mm (7,3 Zoll)
  Tiefe	135 mm (5.3 Zoll)
  Gewicht (einschließlich Basis)	K01 1200 g (2,6 lb) / K02 2700 g (5,95 lb)
