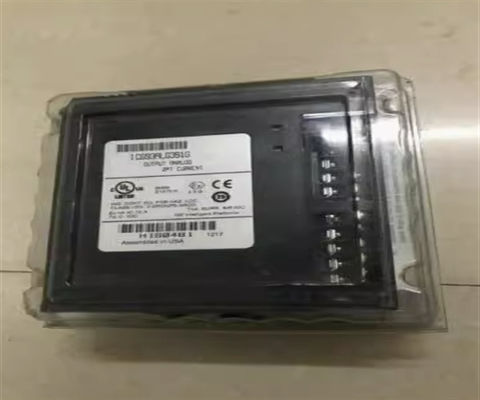

Fanuc IC693ALG391 Ausgangsmodul 2 Punkte Analogstrom 0-20 Ampere Max

Produktbeschreibung von IC693ALG391

Der IC693ALG391 ist ein PLC der Serie 90-30, analoges Ausgangsmodul, das 0-20 mA / 4-20 mA Stromausgangssignale und 1-5VDC / 0-5 VDC Spannungsausgangssignale liefert.Dieses Modul wurde früher von GE Fanuc Automation hergestellt.Das Modul verfügt über zwei (2) analoge Ausgangskanäle mit einer Auflösung von 4μA (1 LSB = 4μA); 0 bis 20 mA 5μA (1 LSB = 5μA); 1 bis 5 V 1 mV (1 LSB = 1 mV); 0 bis 5 V 1.25 mV (1 LSB = 1.25 mV) mit einer Hintergrundstromzufuhr von 30 mA von +5V-Versorgung und 215 mA von Isolierter +24 VDC-Hintergrundstromversorgung oder Benutzerversorgung.

IC693ALG391 ist ein 2-Kanal-Analog-Strom-Ausgangsmodul für den programmierbaren Logikcontroller der Serie 90-30.Es bietet zwei Ausgangskanäle, wobei jeder Ausgang die Fähigkeit hat, 12 Bits von binären (digitalen) Daten in eine analoge Ausgabe zu konvertieren, die von vielen Anwendungen benötigt wird. IC693ALG391 ist in der Lage, Ausgänge von 0 bis 20 mA auszugeben. Das umgewandelte Signal hat eine Auflösung von 12 Bit binär. Das Signalbit ist jedoch beim Umwandeln der Ausgabe nicht erforderlich.Während jedes Scanning-VerfahrensDas %AQ-Register besteht aus 13 wesentlichen Bits, die von der SPS in die Signalgröße geändert und an das Modul weitergeleitet werden.Der D/A-Wandler verwendet 12 der Bits, während das dreizehnte Bit (Zeichen) verwendet wird, um zu überprüfen, ob negative Daten an das Modul weitergeleitet wurden.

Wenn IC693ALG391 negative Daten erhält, gibt es das niedrigste Ende des Strombereichs von 4 mA bis 20 mA an. Die Software neigt dazu, jeden Wert von mehr als 32767 in den Modulen eingegeben abzulehnen.Der IC693ALG391 gibt zwei Ausgangsbereiche an, die 4 und 20 mA sindDiese beiden Ausgangsbereiche haben Benutzerinformationen, um sicherzustellen, dass eine Zählung von 0 gleich 4 mA und eine Zählung von 32000 gleich 20 mA ist.Falls die CPU in den STOP-Modus oder in den RESET-Modus umgeschaltet wirdBei der Messung des Stromausgangs, 4 bis 20 mA, des Ausgangs, 0 bis 20 mA ändert sich der Zustand des Moduls entweder auf Default auf 0/4 MA oder auf Hold-Last-State.Die Wahl der geeigneten Bedingung erfolgt durch Anordnung des DEF0/4-Jumpers auf dem abnehmbaren Endplattenanschluss des Moduls.

Jeder 2-Kanal-Analog-Strom-Ausgang kann als Stromquelle/weniger genaue Spannungsquelle verwendet werden.Der Spannungsbereich hängt vom Layout des Strom-Ausgangsbereichs ab und kann mit einem 250-Ohm-Widerstand anstelle eines Spannungsjumpers hinzugefügt werdenEine isolierte +24 VDC-Leistung, die von der PLC-Stromversorgung geliefert wird, ist der primäre Stromversorger für IC693ALG391.Es gibt zwei Endgeräte, die für die vom Benutzer bereitgestellte +24 Volt an die I/O-Endplatine des Moduls angeboten werdenDiese Endgeräte sind wichtig, da sie eine Standby-Stromversorgung bieten, die es den Ausgängen ermöglicht, ihren Wert zu behalten, wenn die interne Versorgung verloren geht und Hold-Last-State gewählt wird.

Wenn die angewandte Spannung höher ist als die isolierte +24 VDC, die von 21,5 Volt bis 26,5 Volt beträgt, wird die Benutzerversorgung genutzt.eine innere Spannungsquelle von ca. +24 V wird innerhalb des Moduls erzeugt, um die Stromschleife auszuführenDiese aktuellen Schleifentreiber sind Quelle-Typ-Treiber.Alle an das Modul angeschlossenen Felder sollten mit Hilfe eines guten Qualitätsverbundes von verdrehten und geschützten Werkzeugkabeln mit GND verbunden sein.Diese GND-Verbindung ermöglicht den Zugang zur Basisplatte, wodurch das Geräusch abgeschwächt wird. Drei der Analog-Strom-Ausgabe-Module können eingerichtet werden, wenn die vom Benutzer angegebenen Lieferanten nicht zur Versorgung des Moduls verwendet werden.

Technische Spezifikation von IC693ALG391

Informationen über IC693ALG391


Das IC694ALG391 ist ein analogues Ausgangsmodul, das früher von GE Fanuc Automation hergestellt wurde, jetzt von Emerson Automation erworben.Dieses Modul ist ein Einzel-Slot-Modul mit zwei (2) analogen Ausgangskanälen, die Spannungs- und Stromsignale wie 0-20 mA / 4-20 mA und 1-5VDC / 0-5 VDC elektrische Signale erzeugenDieses Modul verfügt über spezifische Auflösungen, insbesondere 4μA (1 LSB = 4μA) bei 4-20 mA; 5μA (1 LSB = 5μA) bei 0-20 mA; 1 mV (1 LSB = 1 mV) bei 1 bis 5 VDC und 1,25 mV (1 LSB = 1,25 mV) bei 0-5 VDC.Dieses Modul wird insbesondere zur Betätigung modulierender Steuergeräte wie Steuerventile verwendetEs kann auch für die Wiederübertragung von Signalen und die Schnittstelle zu Panelmessern, Datenloggern und anderen Empfangselementen verwendet werden.Der IC694ALG391 ist an jedem E/A-Anbauplatz einer 5- und 10-Steck-Basisplatte installiert.Es verfügt über einen einzigen Modul-OK-Statusindikator, der den Betriebszustand des Moduls anzeigt.Die absolute Genauigkeit des Moduls beträgt 8 μA bei einer Betriebstemperatur von 25 °C (77 °F), wenn es für 4 bis 20 mA konfiguriert ist"Technologie" für die "Herstellung" oder "Verarbeitung" von "technischen" oder "technischen" Werkzeugen, die als "technische" Werkzeuge oder "technische" Werkzeuge verwendet werden.Der IC694ALG391 hat einen internen Stromverbrauch von 30 mA von der +5V-Versorgung und 215 mA von der isolierten +24 VDC-Hintergrundversorgung oder der vom Benutzer bereitgestellten Stromquelle.

Der IC693ALG391 ist ein PLC der Serie 90-30, analoges Ausgangsmodul, das 0-20 mA / 4-20 mA Stromausgangssignale und 1-5VDC / 0-5 VDC Spannungsausgangssignale liefert.Dieses Modul wurde früher von GE Fanuc Automation hergestellt.Das Modul verfügt über zwei (2) analoge Ausgangskanäle mit einer Auflösung von 4μA (1 LSB = 4μA) bei 4-20mA; 5μA (1 LSB = 5μA) bei 0 bis 20 mA; 1 mV (1 LSB = 1 mV) bei 1 bis 5 V; 1.25 mV (1 LSB = 1.25 mV) bei 0 bis 5 V mit einer Hintergrundstromzufuhr von 30 mA von +5 V-Versorgung und 215 mA von Isolierter +24 VDC-Hintergrundstromversorgung oder Benutzerversorgung.
