IC693ALG392 8-Kanal-Analogstrom-Spannungs-Ausgangsmodul mit serieller Protokollunterstützung

Beschreibung des Erzeugnisses IC693ALG392

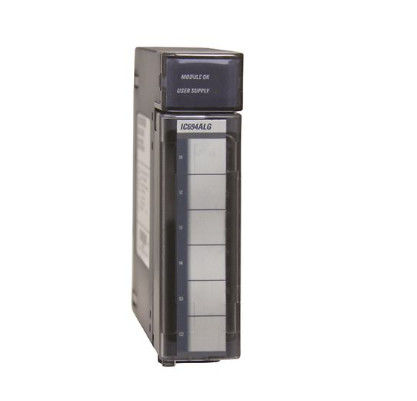

IC693ALG392 ist ein analogues Strom/Spannungs-Ausgangsmodul für die PACSystems RX3i und Serie 90-30.Das Modul verfügt über acht einseitige Ausgangskanäle mit Spannungsausgängen und/oder Stromausgängen, die auf der Installation durch den Benutzer basierenJeder Kanal kann mit der Konfigurationssoftware für die folgenden Bereiche generiert werden (0 bis +10 Volt) als unipolär, (-10 bis +10 Volt) bipolar, 0 bis 20 Milliampere oder 4 bis 20 Milliampere.Jeder Kanal kann 15 bis 16 Bits übersetzenDas ist abhängig von der vom Nutzer bevorzugten Bandbreite. Alle acht Kanäle werden alle 8 Millisekunden erneuert.

Das IC693ALG392-Modul meldet einen Open-Wire-Fehler an die CPU für jeden Kanal im aktuellen Modus.Bei kontinuierlichem Außenstromansatz auf das Modul, wird jeder Ausgang seinen letzten Wert beibehalten oder wie konfiguriert auf Null zurückgesetzt.

Dieses Modul muss seine 24 VDC-Leistung von einer externen Quelle beziehen, die direkt mit dem Endgerät verbunden ist.Dies kann sich je nach Spannung ändernDer Benutzer sollte beachten, dass bei starken HF-Störungen die Genauigkeit des Moduls auf +/- 1% FS bei Stromausgängen und +/- 3% FS bei Spannungsausgängen reduziert werden kann.Es ist auch zu beachten, dass dieses Modul für eine korrekte Funktion in einem Metallgehäuse befestigt werden muss.

Technische Spezifikationen von IC693ALG392

GE Fanuc Automation produziert das IC693ALG392 Analog-Strom-/Spannungs-Ausgangsmodul als Teil der Serie 90-30.Dieses Modul ist ein 8-Kanal-Analog-Ausgabe-Modul, das dazu bestimmt ist, sowohl Strom- als auch Spannungsschlussausgänge von höchstens 8 Ausgangskanälen zu liefern, die ein Ende habenDieses Modul bietet bipolare und unipolare Spannungsbereiche sowie Strombereiche von 0 bis 20 Milliampere oder 4 bis 20 Milliampere..Die 8 Ausgangskanäle haben eine Update-Rate von 8 Millisekunden pro Kanal.Bei Stromausfall, kann dieses analoge Strom/Spannungs-Ausgangsmodul noch in den letzten Betriebszustand zurückkehren, in dem es sich vor dem Fehler befand.Nach dem Einsetzen der externen Leistung auf das Modul nach einem Stromausfall, wird jeder der Ausgänge auf den letzten Wert konfiguriert, bei dem er war, oder kann auf Null zurückgesetzt werden.

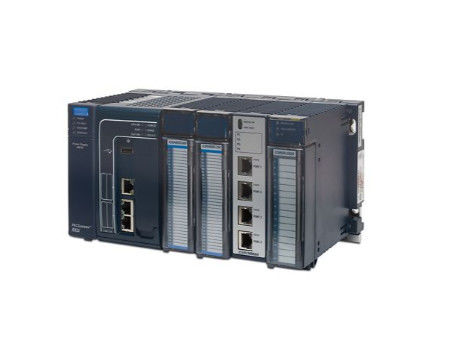

Das GE Fanuc-Modul der Serie 90-30 IC693ALG392 unterstützt die Installation in einem der RX3i PACSystems-E/A-Steckplätze.Es verfügt über eine externe Stromversorgung mit einer Nennspannung von 24 Volt Gleichspannung und diese Stromversorgung kann mit dem Modul ′s Endblock verbunden werdenDieses Ausgangsmodul arbeitet mit einem maximalen Belastungswiderstand, um die optimale Leistungsfähigkeit und Haltbarkeit zu erreichen und zu erhalten.Das IC693ALG392 Analog-Strom-/Spannungsausgangsmodul verfügt über 2 LED-Anzeigen, die den Betriebszustand des Moduls sowie den Stromversorgungsstatus anzeigenDie Betreiber können den Betriebsmodus jedes Ausgangskanals als Spannungsausgang oder Stromausgang konfigurieren.
