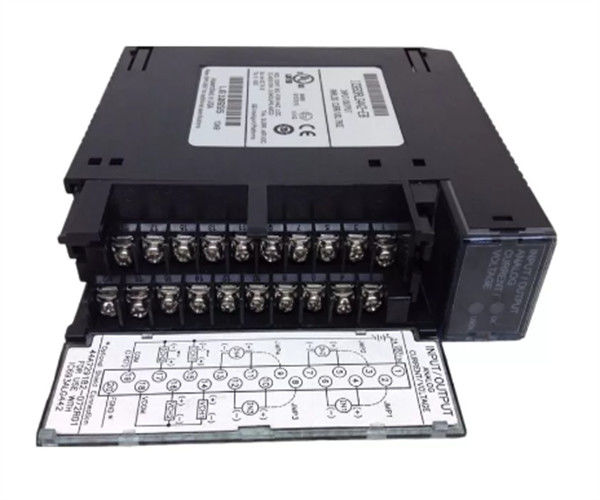

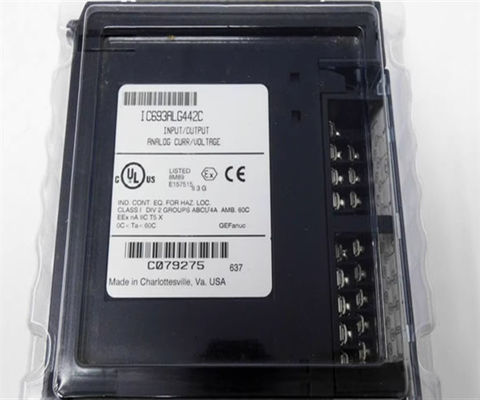

GE-Fanuc IC693ALG442 I/O-Modul Analogstrom-Spannungskombinationsmodul

Beschreibung des Erzeugnisses IC693ALG442

Das GE Fanuc IC693ALG442 ist ein analogues I/O-Modul der GE Fanuc-Serie 90-30 PLC-Systeme.Die Stromversorgung für dieses Modul ist die typische +5VDC-Versorgung der CPU mit einem maximalen Strom von 95mA und einer externen Versorgung. Die externe Stromversorgung für dieses Modul hat einen typischen Wert von 24 VDC, kann jedoch zwischen 20 und 30 VDC variieren.Das Anschließen dieses Moduls an eine Basisplatte während der Stromversorgung ist gefährlich und kann die Komponenten des Systems beschädigenDieses Modul muss in einem Metallgehäuse mit externer Verkabelung eingebaut werden.

Es gibt sechs Arten von I/O-Modulen für die Serie 90-30 von GE Fanuc-SPS. Diese sind entweder diskrete oder analoge Module.oder eine Kombination aus Eingangs- und Ausgangskanälen habenDiese Art von Modul ist eine Kombination von Eingang/Ausgang. Die Daten innerhalb von %AI und %AQ erfassen analoge Werte, die von der Steuerung verwendet werden. Die Anzahl der Module, die auf einem System installiert werden können, hängt von %AI, %AQ,und %I verfügbare ReferenzenDiese Referenzen sind für jeden CPU-Typ unterschiedlich. Das analoge I/O-Modul GE Fanuc IC693ALG442 liefert dem Steuergerät eine Reihe von Statusinformationen, einschließlich des Zustands des Moduls, der Funktionsweise des Geräts und des Geräts.Erkennung eines offenen Leiters oder einer Überlastung im Ausgangsmodus, sehr geringer oder hoher Status der Eingangskanäle und Status der zugeführten Leistung des Moduls.

Technische Spezifikation Der Ausdruck "Klasse II" ist nicht mehr zu verwenden.

Hauptmerkmale von IC693ALG442

• Analog-Eingang/Ausgang: Bietet sowohl Eingangs- als auch Ausgangsmöglichkeiten für flexible Anwendungen.
• Kanalzahl: 4 analoge Eingangskanäle und 2 analoge Ausgangskanäle für eine vielseitige Steuerung.
• Signalkompatibilität: Unterstützt eine Vielzahl von Strom- und Spannungssignaltypen, wodurch die Benutzerfreundlichkeit erhöht wird.
• Statusüberwachung: Zeigt den Modulzustand an, erkennt offene Drahtprobleme, überwacht Überlastung und verfolgt den Stromversorgungsstatus.
• Kompaktes Design: Er ermöglicht eine einfache Installation und nahtlose Integration in bestehende SPS-Systeme.

Geschätzte Versandgröße Der Ausdruck "Klasse II" ist nicht mehr zu verwenden.
Abmessungen: 6,0" x 6,0" x 2,0"
(15,2 cm x 15,2 cm x 5,1 cm)
Gewicht: 0,4 kg
