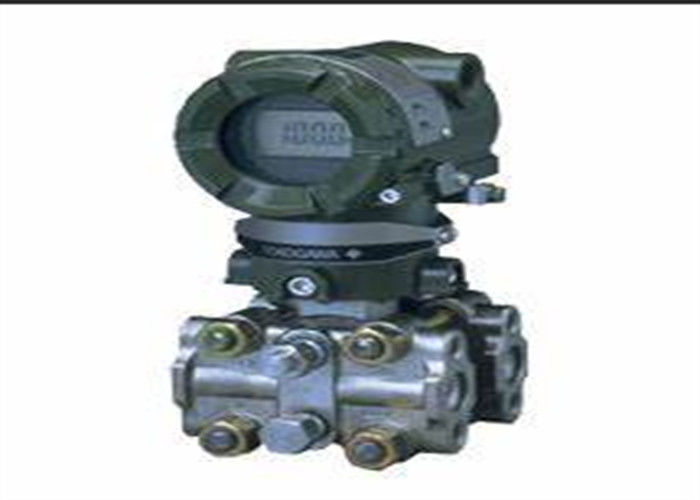

YOKOGAWA EJA 110A-EMS4A-24DC/D3 Modell EJA110A Differenzdruckübertrager
Beschreibung des Produkts ((für EJA 110A-EMS4A-24DC/D3))
Spezifikationen
Mit dem Hochleistungsdifferenzdrucksender EJA110A können Flüssigkeits-, Gas- oder Dampfströme sowie Flüssigkeitsgehalt, Dichte und Druck gemessen werden.Es gibt ein Gleichstromsignal von 4 bis 20 mA, das dem gemessenen Differenzdruck entspricht.Das Modell EJA110A verfügt auch über eine Ferninstallation und Überwachung durch Kommunikation mit dem BRAINTM-Terminal und dem CENTUM CSTM oder XLTM oder HART ® 275 Host.
Standardspezifikationen
Bezug nehmen Sie auf GS 01C22T02-00E für den Kommunikationstyp FUNDATION Fieldbus und GS 01C22T03-00E für den Kommunikationstyp PROFIBUS PA mit der Markierung.lineare AusgabeReferenzgenauigkeit der kalibrierten Spanne (einschließlich der Auswirkungen der nullbasierten Linearität, Hysterisierung und Wiederholgenauigkeit)
0.065 % der Span
Für Spannweiten unter X
[0,015 + 0,05 ] % der Spanne
X
Span
wobei X gleich ist:
Kapsel X kPa {in H2
O}
L 3 {12}
M 10 {40}
H 100 {400}
V 1,4 MPa {200 psi}
Eigenschaften (für EJA 110A-EMS4A-24DC/D3 ):
tatic Druckeffekte
Gesamte Auswirkungen pro Änderung
L-Kapsel
[0,07 % Span+0,052 % URL] pro 3,4 MPa {500 psi}
M, H und V Kapseln
[0,1% Span+0,028 % URL] pro 6,9 MPa {1000 psi}
Wirkung auf Null (kann bei Linienpräzision korrigiert werden)
Natürlich)
L-Kapsel
[0,02 % Span+0,052 % URL] pro 3,4 MPa {500 psi}
M, H und V Kapseln
0.028 % der URL pro 6,9 MPa {1000 psi}
Überdruckwirkung (M-, H- und V-Kapseln)
00,03 % der URL pro 16 MPa {2300 psi}
Stabilität
0.1 % der URL pro 60 Monate (M-, H- und V-Kapseln)
0.2 % der URL pro 12 Monate (L-Kapsel)
Effekte der Stromversorgung
00,005% pro Volt (von 21,6 bis 32 V Gleichstrom, 350 V)
Technische Parameter (für EJA 110A-EMS4A-24DC/D3)
Funktionsspezifikationen
Span- und Reichweitengrenzen
Messung
Spanne/Bereich
L
M
H
0.5 bis 10
- 100 bis 100
- 5 bis 5 kgf/cm2
Span
Span
Span
Reichweite
Reichweite
Reichweite
KPa
2 bis 40
- 40 bis 40
- 400 bis 400
4 bis 400
- 10 bis 10
1 bis 100
5 bis 500
- 500 bis 500
inH 2O(/D1)
20 bis 2000
-2000 bis 2000
Bei der Prüfung der Einhaltung der Bestimmungen des Artikels 4 Absatz 1 Buchstabe b ist die
5 bis 100
- 1000 bis 1000
- 100 bis 100
10 bis 1000
50 bis 5000
- 5000 bis 5000
mmH 2O ((/D4)
50 bis 1000
- 1000 bis 1000
100 bis 10000
- 10.000 bis 10.000
00,05 bis 5 kgf/cm2
T01E.EPS
V* 1 Span
Bereich -5 bis 140 kgf/cm2
0.14 bis 14 MPa
-0,5 bis 14 MPa
20 bis 2000 psi
-71 bis 2000 psi
1.4 bis 140 bar
-5 bis 140 bar
Anträge (für EJA 110A-EMS4A-24DC/D3)
he Summe der Verstärker- und Kapseldämpfungszeit
Die Konstante ist für die Gesamtzeitkonstante zu verwenden.
Die Dämpfungszeitkonstante für Ampere ist von 0,2 bis
64 Sekunden.
Kapsel (Siliconöl) L M H und V
Zeitkonstante (ca. Sekunde) 0,4 0,3 0.3
Grenzwerte der Umgebungstemperatur
(Zulassungscodes können Grenzwerte beeinflussen)
-40 bis 85 ̊C
-30 bis 80 ̊C mit LCD-Display
Grenzwerte der Prozesstemperatur
(Zulassungscodes können Grenzwerte beeinflussen)
-40 bis 120 °C (-40 bis 248 °F)
Umgebungsfeuchtigkeitsgrenzen
5 bis 100 % RH @ 40 °C (104 °F)
Grenzwerte des Betriebsdrucks (Siliconöl)
Höchstdruckgrenze
Kapseln Feuchte Teile Materialcode
H, M, T, A, D und B S
L 3,5 MPa {500 psi} 16 MPa {2300 psi}
M, H und V 16 MPa {2300 psi} 16 MPa {2300 psi}
Unterstützung und Dienstleistungen (für EJA 110A-EMS4A-24DC/D3)
Unser Druck-Temperatur-Übertrager-Produkt ist mit umfassender technischer Unterstützung und Dienstleistungen ausgestattet, um eine optimale Leistung und Zuverlässigkeit zu gewährleisten.
Wir bieten:
- Installationshilfe, um mit dem Gerät loszulegen
- 24/7 technischer Support, um alle Probleme zu lösen, denen Sie begegnen
- jährliche Wartungsleistungen, um Ihr Gerät in einem optimalen Funktionszustand zu halten
- Kalibrierdienste zur Gewährleistung genauer und konsistenter Messwerte
- Reparaturdienstleistungen, um Probleme mit Ihrem Gerät schnell zu beheben
Unser Expertenteam widmet sich der Bereitstellung von außergewöhnlichem Kundenservice und Unterstützung für alle Ihre Bedürfnisse im Bereich Druck-Temperatur-Sender.
(für EJA 110A-EMS4A-24DC/D3 ):
F1: Wie heißt der Druck-Temperatur-Sender?
A1: Der Markenname des Drucktemperaturtransmitters ist YOKOGAWA
F2: Welche Modellnummer hat der Drucktemperaturtransmitter?
A2: Die Modellnummer des Drucktemperaturtransmitters lautet EJA 110A-EMS4A-24DC/D3
F3: Wo wird der Drucktemperaturtransmitter hergestellt?
A3: Der Drucktemperaturtransmitter wird in der Janpan-Fabrik hergestellt.
F4: Hat der Drucktemperaturtransmitter eine Zertifizierung?
A4: Ja, der Drucktemperaturtransmitter ist CE-zertifiziert.
F5: Wie hoch ist die Mindestbestellmenge für den Drucktemperaturtransmitter?
A5: Die Mindestbestellmenge für den Drucktemperaturtransmitter beträgt 1.
F6: Wie hoch ist der Preis des Druck-Temperatur-Senders?
A6: Bitte kontaktieren Sie uns für den Preis des Drucktemperaturtransmitters.
F7: Wie ist der Drucktemperaturtransmitter verpackt?
A7: Der Drucktemperaturtransmitter ist in der Originalverpackung verpackt.
F8: Wie lange dauert die Lieferung des Drucktemperaturtransmitters?
A8: Die Lieferzeit für den Drucktemperaturtransmitter beträgt 3 bis 5 Tage.
F9: Welche Zahlungsbedingungen gelten für den Drucktemperaturtransmitter?
A9: Die Zahlungsbedingungen für den Drucktemperaturtransmitter sind TT.
F10: Wie hoch ist die Versorgungsfähigkeit des Drucktemperaturtransmitters?
A10: Bitte kontaktieren Sie uns für die Versorgungsfähigkeit des Drucktemperaturtransmitters.
