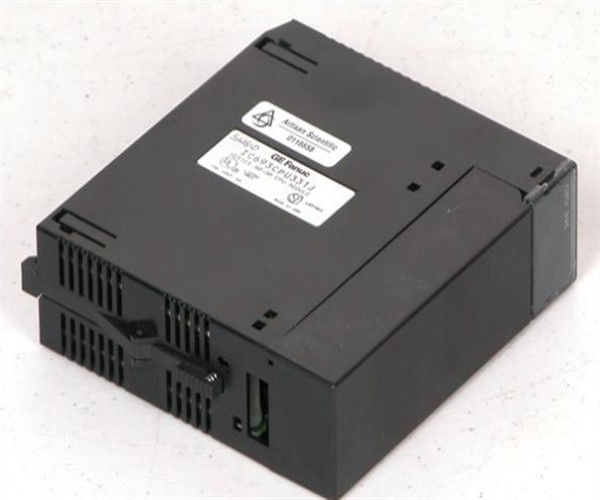

GE-Emerson IC693CPU331 Single-Slot-CPU-Modul mit digitalen IO und seriellen Protokollen ASCII Serial

Beschreibung des ProduktsIC693CPU331

Der IC693CPU331 ist eine Komponente der Serie 90-30, die von GE Fanuc hergestellt wird.Es ist mit einem 80188-Prozessor mit 10MHz-Taktgeschwindigkeit und maximalem Benutzerprogrammspeicher von 16 Kbyte installiertEs unterstützt 512 diskrete Eingänge, 512 diskrete Ausgänge, 128 analoge Eingabe Wörter und 64 Wörter analoge Ausgabe Wörter.

Die IC693CPU331 ist eine modulare CPU, die Teil der PLC-Serie 90-30 von GE Fanuc Automation ist.Es ist auch in der Lage, 1K Boolean Logik in 0 zu scannenDiese CPU verfügt über einen Benutzerspeicher von 16 Kbyte, der so ausgelegt ist, dass er 512 diskrete Eingabe-Bits, 512 diskrete Ausgabe-Bits, 128 Wörter analoger Eingabe und 64 Wörter analoger Ausgabe aufnehmen kann.ZusätzlichDiese CPU verfügt über interne Speicherstrukturen, die aus 1280 Bit Discrete Global Memory; 1024 Bit internen Coils; 256 Bit temporären Coils; 128 Bit Systemstatus-Referenzen besteht;2048 Wörter im Registerspeicher und 16 Wörter im SystemregisterZusätzlich stehen der CPU 680 Einheiten Timer / Counters zur Verfügung und unterstützt Shift-Registeranweisungen.Die IC693CPU331 modulare CPU unterstützt die Überschreibungsfunktion und verfügt über eine batteriebetriebene UhrDer Standardspeichertyp für diese CPU ist ein Random Access Memory (RAM) und kann auch mit einem optionalen EPROM oder EEPROM installiert werden. Der IC693CPU331 kann in jeder CPU-Basisplatte installiert werden,mit einer Breite von mehr als 20 mm,Es kann nur an den dedizierten CPU-Slot installiert werden, der Slot 1 ist. Dieses Modul zieht Strom aus dem Backplane in Höhe von 350 mA @ 5VDC Busspannung.Da diese modulare CPU eine größere Menge an E/A unterstützt, unterstützt die I/O-Erweiterung mit bis zu vier (4) Erweiterungs-Basisplatten der Remote I/O-Basisplatte.

Das GE Fanuc IC693CPU331 Modul ist ein 10-Megahertz-CPU-Modul für die GE-Serien 90-30-PLC-Systeme.Die Betriebstemperatur des Moduls liegt zwischen 32 und 140 Grad Celsius.Das IC693CPU331-Modul nimmt einen einzigen Slot in einer 5-Slot-Basisplatte ein und zieht 350 Milliampere Strom aus dem Backplane bei 5 Volt Gleichspannung.4 Millisekunden pro 1K Boolean LogikEs sind 16 Wörter für Systemregister zugewiesen, die nur für die Ansicht von Referenztabellen bestimmt sind und nicht im Benutzerlogikprogramm referenziert werden können.Die Gesamtzahl der vom IC693CPU331-Modul unterstützten Timer und Zähler beträgt 680. Die Speichertypen, die auf dem Modul zur Datenspeicherung bereitgestellt werden, sind RAM und optionale EPROM oder EEPROM. Der maximale Benutzerprogrammspeicher beträgt 16 Kilobyte. Die Anzahl der diskreten Eingabepunkte beträgt 512.Die Anzahl der diskreten Ausgangspunkte beträgt 512Der Diskretglobalspeicher beträgt 1280 Bits. Der für analoge Eingänge und analoge Ausgänge zugeteilte Speicher beträgt 128 Wörter bzw. 64 Wörter.Ein eingebauter serieller Port ist auf dem IC693CPU331 Modul verfügbar und dieser Port ist über den Stromversorgung PLC-Anschluss zugänglich. Die vom seriellen Port unterstützten Protokolle umfassen die SNP-Slave- und SNPX-Slave-Protokolle. Ein separates CMM-Modul ist für SNP-Master SNP-X-Master, CCM und RTU-Slave-Unterstützung erforderlich.Für die RTU-Master-Unterstützung ist ein separates PCM-Modul erforderlich.Ein Modul AD693CMM301 bietet 2 zusätzliche serielle Ports für das Modul IC693CPU331.Ein SLP (State Logic Processor) ist ebenfalls mit dem IC693CPU331-Modul kompatibel und kann zur Bereitstellung von Multitasking-Steuerung verwendet werden.

Das IC693CPU331 ist ein CPU-Modul mit einem einzigen Slot.Das Modul wird mit einer Taktgeschwindigkeit von 10 MHz geliefert und verfügt über einen Mikroprozessor Typ 80188Zusätzlich verfügt es über einen einzigen Anschluss für die Kommunikation und verfügt über 512 diskrete E/A-Punkte: (Input + Output).Das Modul kann bei einer Temperatur von 32 bis 140 Grad Celsius arbeiten.Außerdem enthält das CPU-Modul einen einzigen Slot pro System für eine Fünf-Slot-Basisplatte. Es trägt 350mA Strom vom Backplane bei 5V Gleichspannung.Der maximale Benutzerprogrammspeicher, der diesem CPU-Modul zugewiesen wird, beträgt 16K Bytes. Es dauert 0,4 Millisekunden, bis eintausend Boolean-Kontakte mit seiner Scan-Rating-Funktion gescannt werden.und es enthält auch eine Uhr für eine unterstützte Batterie. Die von diesem Modul unterstützte Speichertype ist RAM und verfügt über 680 Timer. Darüber hinaus verfügt das Modul über eingebaute Ports wie SNP/SNP-X-Slave-Protokolle.Es wird ein CMM-Modul für SNP/SNP-X-Master und CCM benötigt, oder RTU-Slave-Unterstützung für ein PCM-Modul für RTU-Master-Unterstützung. Darüber hinaus sind die mit diesem Modul kompatiblen Kommunikationsarten LAN, Ethernet, FIP, Profibus, GBC, GCM, GCM + und andere.GesamtheitDas Modul verfügt im Vergleich zu einigen früheren Versionen der CPU-Basisplatten über die meisten nützlichen Komponenten und Funktionen dieser Produktlinie.
