GE Fanuc CPU363 Digitales IO-Modul mit Modbus/RTU-Serienprotokollen

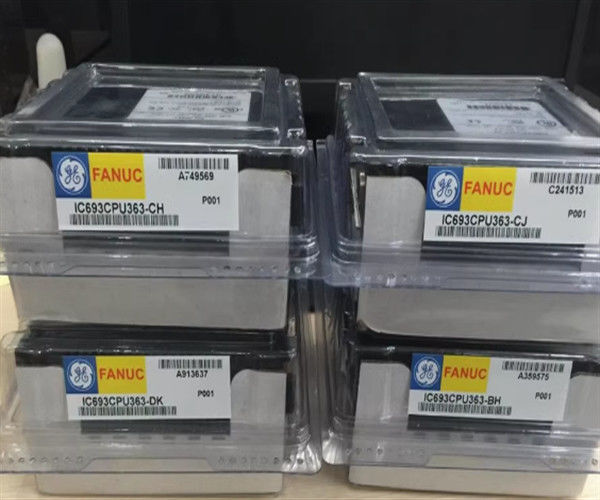

Produktbeschreibung von IC693CPU363

Der GE Fanuc IC693CPU363 ist ein Modul der GE Fanuc-Serie 90-30 PLC-Systeme.Es gibt der Basisplatte die Fähigkeit, bis zu sieben Remote-oder Erweiterungs-Basisplatten zu verbindenDie benötigte Leistung beträgt +5VDC und 890mA Strom.die Temperatur kann im Umgebungsmodus von 0 bis 60 Grad variieren.

GE Fanuc IC693CPU363 Modul hat drei Ports. Der erste Port unterstützt SNP oder SNPX Slave auf dem Stromanschluss. Die beiden anderen Ports unterstützen SNP oder SNPX Master und Slave und RTU Slave.Es ist auch mit RTU-Master- und CCM-Modulen kompatibel. Um RTU-Master zu unterstützen, ist ein PCM-Modul erforderlich. Die Konnektivität wird auch durch einen LAN-Port bereitgestellt, der FIP-, Profibus-, GBC-, GCM- und GCM+-Module unterstützt. Es unterstützt auch Multidrop.

Der gesamte Benutzerspeicher des GE Fanuc IC693CPU363-Moduls beträgt 240 Kilobyte und die typische Scanrate von 1 Kilobyte Logik beträgt 0,22 Millisekunden.Der diskrete globale Speicher (% G) der CPU beträgt 1280 Bits. Internal Coils (%M) nehmen einen Raum von 4096 Bits und Output oder temporary Coils (%T) setzen 256 Bits ein. System Status Referenced (%S) verwenden 128 Bits.

Der Registerspeicher (%R) kann mit Logicmaster oder Control v2 konfiguriert werden.2. Logicmaster konfiguriert den GE Fanuc IC693CPU363 Modulspeicher in 128 Wortzügen bis zu 16.384 Wörtern. Die Steuerung v2.2 kann die gleiche Konfiguration mit bis zu 32.640 Wörtern durchführen.Analog-Eingänge (% AI) und Ausgänge (% Q) können mit denselben Programmen genau wie im Registerspeicher konfiguriert werden. GE Fanuc IC693CPU363 hat Systemregister, die aus 28 Wörtern bestehen.

Das GE Fanuc IC693CPU363 CPU-Modul wird als Mitglied der GE Fanuc Series 90-30 Produktlinie hergestellt.Dieses CPU-Modul unterstützt die Verwendung des Mikroprozessors 80386EX, die alle grundlegenden Funktionen und Sweep-Steuerungsoptionen bietet und auch hilft, die nicht-boolischen Funktionen auszuführen.und 2048 diskrete AusgängeDas IC693CPU363 CPU-Modul verfügt über einen diskreten globalen Speicher mit einer Nennzahl von 1280 Bit, während die internen Spulen eine Nennzahl von 4096 Bit haben.Dieses Modul hat 128 Bits, die für die Referenz verschiedener Status verwendet werden, mit 256 Bit-Ausgabe oder temporären Spulen. Es verfügt über analoge Eingänge, analoge Ausgänge und eine Registerspeicherkapazität zwischen 128 und 32640 Wörtern mit der Steuerversion,und einen Bereich von 128 bis 16384 Wörtern mit dem LogicmasterDie Systemregister dieses CPU-Moduls sind mit 28 Wörtern versehen.

Das CPU-Modul der GE Fanuc Serie 90-30 IC693CPU363 ist mit 3 eingebauten seriellen Anschlüssen ausgestattet, die über den Stromanschluss zugänglich sind.und es unterstützt auch die Verwendung der SNP und SNPX SklavenprotokolleEs gibt einen 15-Pin-D-Typ-Frauenanschluss, über den auf den Serienanschluss zugegriffen werden kann, und er befindet sich auf der rechten Vorderseite des Stromversorgungsmoduls.Der serielle Port wird für die Verbindung des PCs verwendet, der die GE Fanuc Handheld-Monitor-Programmiersoftware ausführtDas IC693CPU363 CPU-Modul kann auch mit den optionalen Profibus- und Ethernet-Kommunikationsmodulen verwendet werden. Dieses CPU-Modul unterstützt die Verwendung der periodischen Subroutine-Funktionalität.Es entspricht den CE- und cUL-Normen.
