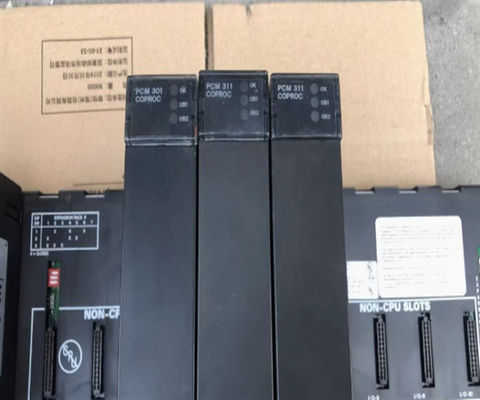

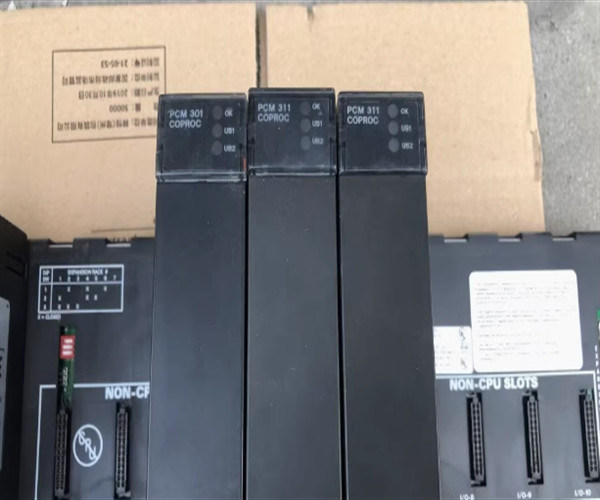

IC693PCM301 GE Fanuc Programmierbares Koprozessormodul für 20 redundante Remote-I/O-Geräte

Produktbeschreibung von IC693PCM301

Allgemein: Das IC693PCM301 ist ein Programmierbares Koprozessormodul (PCM), das von GE Fanuc Automation North America, Inc. hergestellt wird.Es handelt sich um einen leistungsstarken Mikrocomputer, der mit den Modular-CPUs der Serie 90-30 (Programmierbarer Logikcontroller-System) kompatibel istZu den von der IC693PCM301 unterstützten Programmiersprachen gehören Modbus RTU, GE Fanuc CCM-Protokolle, MegaBasic und C.Diese Version des PCM hat einen Gesamtspeicher von 192K und einen Benutzer-MegaBasic-Speicher von 47K.

Jeder CPU-Basisplatten-Slot kann einen IC693PCM301 mit Ausnahme des CPU-Modul-Slots 1 beherbergen. Außerdem funktioniert ein PCM nicht innerhalb der Expansion, Remote Racks oder der Embedded CPU (CPU311, 313,oder 323) Rack.

Spezifisch: Der IC693PCM301 kann so programmiert werden, dass er als ein oder zwei unabhängige CCM-Ports, ein CCM-Port,und eine MegaBasic-Anwendung mit einem seriellen Port oder eine MegaBasic-Anwendung mit einem oder beiden seriellen PortsDiese Module werden für die Kommunikation mit Programmierterminals, CRTs, Barcode-Lesegeräten, Waagen, Druckern, ASCII-Geräten, RTU-Mastergeräten usw. verwendet.

Anschlüsse: Die beiden an der IC693PCM301 verfügbaren Anschlüsse werden über einen gemeinsamen Anschluss an der Vorderseite des Modells erreicht.IC693CBL305 Wye-Kabel trennen die beiden PCM-Portverbindungen vom einzigen Steckverbinder auf der VorderplatteDas Modul verfügt über drei LED-Anzeigeleuchten, von denen eine blinkt, um den Zustand des Moduls zu signalisieren, während die beiden anderen LED-Leuchten die Aktivität in den jeweiligen Ports anzeigen.Die letztgenannte Gruppe von Indikatoren kann vom Benutzer konfiguriert werden..

Neustartknopf: Der Neustartknopf des IC693PCM301 ermöglicht es dem Benutzer, den Modulmodus zwischen "Run" und "Programm" zu ändern.IC690CBL701/702/705 Kabel bieten eine direkte RS-232 Verbindung zwischen PCM und verschiedenen ProgrammierernDiese Kabel werden nicht mit den PCM-Modulen geliefert.

Speicher: Die RAM-Speichersicherung wird von einer Lithiumbatterie verwaltet, die auf der Innenseite der Modul-Vorplatte montiert ist.Die Batterie ist, verbunden bleiben, solange das Programm in RAM-Speicher gespeichert werden sollEs empfiehlt sich, die Batterie während der langfristigen Lagerung zu trennen und zu entfernen.

Technische Spezifikation von IC693PCM301

The GE Fanuc IC693PCM301 Programmable Coprocessor Module (PCM) is an industrial automation computer manufactured by GE Fanuc as a memory and processing power expansion device for programmable logic controllers from GE Series 90-30Die Gesamtspeicherkapazität dieses Coprocessor-Moduls beträgt 192 KB und es gibt einen dedizierten MegaBasic-Speicher mit einer Kapazität von 47 KB. The GE Fanuc IC693PCM301 Programmable Coprocessor Module can be installed by insertion in any available slot in a Series 90-30 backplane except for the first slot that is specifically designated for the system’s central processing unit or main computer board. Es ist nicht für die Arbeit mit zusätzlichen Erweiterungsregalen, sondern nur mit der Haupt-PLC-Backplane konzipiert.Kommunikation mit seriellen Netzwerken und Geräten ist möglich, indem eingebaute serielle Ports für die Modbus RTU und GE Fanuc CCM Kommunikationsprotokolle verwendet werden.

Das GE Fanuc IC693PCM301 Programmierbare Koprozessormodul (PCM) ist in der Lage, den Inhalt des Random Access-Speichers bei Stromausfällen durch eine Backup-Lithiumbatterie sicher zu halten.Kommunikation mit handgeführten Konfigurationsgeräten möglich, erfordert jedoch separat verkaufte serielle Kommunikationskabel IC690CBL701/702/705.Das programmierbare Koprozessormodul GE Fanuc IC693PCM301 hat einen Nennstromverbrauch von 425 Milliampere, wenn es mit einer 5-Volt-Gleichstromversorgung verbunden istEine der bemerkenswertesten Eigenschaften dieses PCM ist, dass es sich mit seriellen Geräten wie seriellen Druckern, Barcode-Lesern, industriellen Skalen, ASCII-Geräten oder RTU-Master-Geräten verbinden kann.um sie in die Benutzersteuerungsplattform zu integrierenEs gibt 2 Benutzermodi: den “RUN”-Modus für den normalen Betrieb und den “PROGRAMM“-Modus, wenn Änderungen an der Steuerlogik vorgenommen werden müssen.
