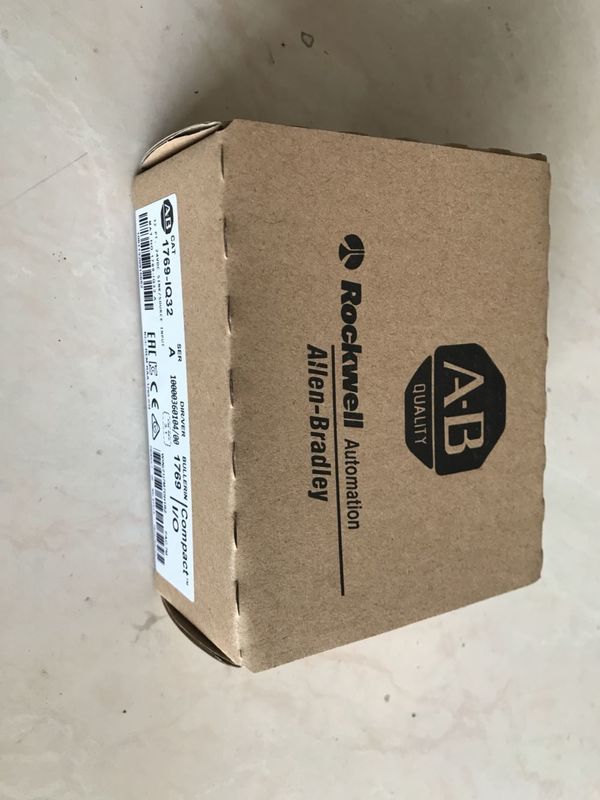

Produktbeschreibung:1769-IQ32

• 32 digitale Eingänge:

  • Der1769-IQ32Modulangebote32 diskrete Eingangskanäle, was die Überwachung von bis zu 32 digitalen Signalen von Geräten wie ermöglichtNäherungssensoren,Endschalter,Druckknöpfe, oderfotoelektrische Sensoren.
  • Jeder Eingang kann erkannt werdenEIN (hoch) oder AUS (niedrig)Zustände und wandelt diese digitalen Signale in Daten um, die die SPS verarbeiten kann.

• Kompaktes Design:

  • Das Modul ist für die Verwendung mit konzipiertAllen-Bradley CompactLogixUndMicroLogixSysteme, bietet aplatzsparendLösung mit einem kompakten Formfaktor, der problemlos in die passt1769Serien-I/O-System.
  • Es eignet sich gut für Anwendungen mit begrenztem Platzangebot, bietet eine effiziente Nutzung der Schalttafelfläche und bietet gleichzeitig eine große Anzahl digitaler Eingänge.

• Flexibler Spannungseingangsbereich:

  • Eingangsspannungsbereich: Das Modul kann Eingaben von akzeptieren24V DCDies ist ein allgemeiner Spannungsstandard für industrielle Automatisierungsgeräte.
  • Jeder Eingangskanal ist normalerweise für die Verarbeitung von a ausgelegtSpannungsbereich von 10 bis 30 V DCDadurch kann es in einer Vielzahl von Anwendungen eingesetzt werden, in denen Gleichspannungen verwendet werden.

• Isolierung:

  • Der1769-IQ32typische MerkmaleEingangsisolationvon der Rückwandplatine des Systems und anderen Eingängen und trägt so dazu bei, Masseschleifen oder Störungen zu verhindern, die die Genauigkeit und Stabilität der Eingänge beeinträchtigen könnten.

• Standardverkabelung:

  • Die Eingaben sind typischerweiseWaschbeckentypDies bedeutet, dass das Modul für die Verwendung mit Geräten konzipiert ist, die bei Aktivierung die Erdungsseite (negativ) des Stromkreises schalten.
  • Das Modul kann auch unterstützenQuellgeräteDabei schaltet das Gerät die positive Seite des Stromkreises.

• LED-Statusanzeigen:

  • Jeder Eingang verfügt über eineLED-Anzeige, die eine visuelle Anzeige des Eingangsstatus (EIN/AUS) bietet. Dies erleichtert die Fehlerbehebung im System und die Überwachung des Zustands der Eingänge in Echtzeit.

• Keine zusätzliche Stromversorgung erforderlich:

  • Der1769-IQ32Modul verwendet normalerweise die24V DC-StromversorgungBereits im System vorhanden, sodass keine separate Stromversorgung für das Eingangsmodul selbst erforderlich ist, was die Installation und Verkabelung vereinfacht.

• Kommunikation mit der SPS:

  • Das Modul kommuniziert über das mit der SPS1769 Rückwandplatine. Es ist ein integraler Bestandteil des E/A-Systems und überträgt die Eingangsstatusinformationen zu Steuerungs- oder Überwachungszwecken an den Prozessor der SPS.

• Schnelle Reaktion:

  • Die digitalen Eingänge sind so konzipiert, dass sie schnell auf Änderungen in den Feldgeräten reagieren, wodurch sich das Modul für schnelle Anwendungen wie Maschinensteuerung, Not-Aus-Schaltkreise und Sicherheitsverriegelungen eignet.

• Option für konforme Beschichtung:

  • Einige Versionen des1769-IQ32anbieten kannSchutzbeschichtung, das die Schaltkreise des Moduls vor Staub, Feuchtigkeit und anderen Umwelteinflüssen schützt und es so für den Einsatz in rauen Umgebungen geeignet macht.

• Montage:

  • Der1769-IQ32Das Modul soll seinDIN-Schienenmontageoderdirekt auf einer Platte montiertin einer Rack-Konfiguration, abhängig von der Konfiguration Ihres Systems.
  • Es integriert sich nahtlos in die1769 I/O-SerieDabei handelt es sich um ein modulares System, das eine einfache Skalierbarkeit und Erweiterung ermöglicht.

Merkmale: 1769-IQ32

• Eingabetyp: 32 diskretDC-Eingänge.
• Eingangsspannung: Normalerweise24V DC(Reichweite:10–30 V Gleichstrom).
• Eingangsstrom: Normalerweise erforderlich5mAbei 24V DC (pro Eingang).
• Isolierung: Eingangskanäle sind normalerweiseisoliertvon der Rückwandplatine und untereinander.
• Eingabemerkmale:
  • EIN-Spannung: Normalerweise> 15V DC(damit ein Eingang als EIN registriert wird).
  • AUS-Spannung: Normalerweise< 5V DC(damit ein Eingang als AUS registriert wird).
• Betriebstemperaturbereich: Normalerweise0°C bis 60°C(32°F bis 140°F).
• Lagertemperaturbereich: Normalerweise-40°C bis 85°C(-40 °F bis 185 °F).
• LED-Anzeigen: Jeder Eingang hat eineLEDum den Status anzuzeigen (EIN/AUS).
• Stromversorgung:24V DC(bereitgestellt durch die Stromversorgung des SPS-Systems).
• Gewicht: Normalerweise etwa0,5 kg (1,1 Pfund).

Technische Parameter: 1769-IQ32

• 32 digitale Eingangspunkte:

  • Das Modul bietet32 diskrete digitale Eingangskanäle, sodass Sie Signale von verschiedenen Arten von Feldgeräten überwachen können, zDruckknöpfe,Endschalter,Näherungssensoren, Undfotoelektrische Sensoren.
  • Die 32 Kanäle sind einzeln verkabelt und bietenbinär (EIN/AUS)Signalverarbeitung zur Kommunikation mit der SPS.

• Großer Eingangsspannungsbereich:

  • Das Modul unterstützt einen typischen Eingangsspannungsbereich von10–30 V Gleichstrom, mit einer Nennspannung von24V DC, wodurch es für eine Vielzahl industrieller Automatisierungsanwendungen geeignet ist24V DC-Steuersignale.
  • Dieser Eingangsbereich bietet Flexibilität bei der Auswahl kompatibler Feldgeräte.

• Isolierung:

  • DerEingänge sind isoliert, d.h. sie sind elektrisch von der getrenntSPS-Rückwandplatineund bietet Schutz vor Spannungsspitzen, Rauschen oder Erdschleifen, die die Genauigkeit des Systems beeinträchtigen könnten.
  • Diese Isolierung verbessert die Systemzuverlässigkeit, insbesondere in Umgebungen mit elektrischem Rauschen.

• Konfigurationen für Senken- oder Quelleingaben:

  • Der1769-IQ32unterstützt beidesWaschbecken(Strom fließt zur Erde) undQuelle(Strom fließt vom Eingang zum Gerät) Verkabelungskonfigurationen, wodurch es mit einer Vielzahl von Feldgeräten kompatibel ist.
  • Diese Flexibilität vereinfacht die Integration verschiedener Arten digitaler Eingabegeräte in Ihr Steuerungssystem.

• Statusanzeigen (LEDs):

  • Jeder der 32 digitalen Eingänge ist mit einem ausgestattetLED-AnzeigeDas zeigt den aktuellen Status der Eingabe an, ob dies der Fall istANoderAUS.
  • Die LED-Anzeigen bieten eine schnelle, visuelle Möglichkeit zur Fehlerbehebung und Überwachung des Systems und erleichtern so die Diagnose von Problemen vor Ort.

• Kompakte Größe:

  • Der1769-IQ32ist Teil derSerie 1769, entworfen fürCompactLogixUndMicroLogixSPS-Systeme. Es bietet eineplatzsparende Lösung, wodurch 32 digitale Eingänge in einem kleinen Formfaktor integriert werden können.
  • Die kompakte Größe ist besonders vorteilhaft für Anwendungen, bei denen der Platz im Schaltschrank begrenzt ist.

• Schnelle Reaktion:

  • Das Modul ist für die Verarbeitung digitaler Hochgeschwindigkeitseingänge ausgelegt und stellt sicher, dass die Signale von schnell arbeitenden Geräten (z. B. Sensoren oder Schaltern) genau erfasst und von der SPS verarbeitet werden.
  • Diese Funktion ist ideal für Anwendungen, die Folgendes erfordernschnelle Reaktionszeiten, wie zum Beispiel inMaschinensteuerungoderBewegungssteuerungssysteme.

• Keine zusätzliche Stromversorgung erforderlich:

  • Das Modul wird von der Stromversorgung versorgt24V DCDie Stromversorgung erfolgt durch das SPS-System, sodass keine externe Stromversorgung für die digitalen Eingänge erforderlich ist.
  • Dies vereinfacht die Installation und reduziert den Bedarf an zusätzlicher Verkabelung und Komponenten.

• Einfache Installation und Erweiterung:

  • Der1769-IQ32Das Modul ist für eine einfache Bedienung konzipiertDIN-Schienen- oder Schalttafelmontage, fügt sich nahtlos in die ein1769 E/A-System.
  • Im Rahmen derCompactLogixoderMicroLogixSPS ermöglicht eine einfache Erweiterung und Skalierbarkeit durch das Hinzufügen zusätzlicher Module, um bei Bedarf mehr Eingabepunkte unterzubringen.

• Robust und industrietauglich:

  • Der1769-IQ32ist für raue Industrieumgebungen ausgelegt und eignet sich daher für den Einsatz in Fabriken, Produktionsanlagen und anderen industriellen Umgebungen.
  • Es arbeitet zuverlässig im Temperaturbereich von0 °C bis 60 °C (32 °F bis 140 °F), mit dem Lagertemperaturbereich von-40 °C bis 85 °C (-40 °F bis 185 °F).

• Kostengünstige Lösung:

  • Der1769-IQ32bietet einekostengünstigLösung für Anwendungen, die mehrere digitale Eingänge erfordern, und bietet einen erheblichen Mehrwert für Systeme, die dies benötigenE/A mit hoher Dichteauf kleinem Raum.
  • Sein einfaches, zuverlässiges Design reduziert sowohl die Installations- als auch die Wartungskosten.

• Einhaltung von Standards:

  • Das Modul istUL-gelistet,CE-gekennzeichnet, UndRoHS-konform, um sicherzustellen, dass es globale Sicherheits-, Umwelt- und Qualitätsstandards erfüllt.

Anwendungen: 1769-IQ32

Maschinensteuerungssysteme

• Überwachung von Start-/Stoppschaltern: Das Modul 1769-IQ32 kann zur Überwachung verwendet werdenStart-/Stopp-Tasten,Not-Aus-Taster, UndEndschalterin Maschinensteuerungen. Dadurch wird sichergestellt, dass die Maschine innerhalb sicherer Parameter arbeitet und im Notfall angehalten werden kann.
• HMI-/Bedienfeldeingänge: Verbinden mitBedienerschnittstellen, über die Bediener Eingaben machen könnenDruckknöpfeoderKippschalterMaschinen zu steuern.

2.Automatisierte Montagelinien

• Förderbandüberwachung: Wird verwendet, um das Vorhandensein von Produkten oder Teilen auf einem Förderband zu erkennenNäherungssensorenoderfotoelektrische Sensoren.
• Positionserkennung: Überwacht die Position von Artikeln auf einem Fließband mithilfe vonEndschalterUndfotoelektrische Sensoren, um sicherzustellen, dass der Produktionsprozess wie geplant verläuft.
• Teilezählung: Verfolgt die Anzahl der Teile, die einen Kontrollpunkt passieren, indem Impulse von Geräten wie z. B. gezählt werdenfotoelektrische Sensorenoderoptische Encoder.

3.Materialtransportsysteme

• Fördersystemsteuerung: Das Modul ist nützlich fürMaterialtransportAnwendungen, bei denen es zur Überwachung von Sensoren eingesetzt werden kann, die die Anwesenheit, Position und den Fluss von Gütern entlang von Fördersystemen erkennen.
• Überlastungserkennung: Erkennt, ob ein Materialtransportsystem überlastet ist oder ordnungsgemäß funktioniert, indem es Signale von Lastsensoren überwacht oderEndschalter.

4.Verpackungs- und Palettiersysteme

• Überwachung von Verpackungslinien: Das Modul kann bei der Automatisierung von Verpackungssystemen helfen, indem es den Status von überwachtDruckknöpfe,Sensoren, UndSicherheitsschalter.
• End-of-Line-Kontrollen: Erkennt die Position von Paketen oder Paletten, während sie sich durch verschiedene Phasen des Verpackungsprozesses bewegen, und löst Folgeaktionen wie Palettierung oder Sortierung aus.

5.Sicherheitssysteme

• Sicherheitsverriegelungen: Wird verwendet, um den Status von zu überwachenVerriegelungsschalterdie gefährliche Maschinenbewegungen oder -vorgänge verhindern und sicherstellen, dass Sicherheitsprotokolle eingehalten werden.
• Not-Aus-Tasten: Der 1769-IQ32 ist ideal für die ÜberwachungNot-Aus-Tasterdie ein System im Fehler- oder Gefahrenfall sofort stoppen kann.
• Türpositionssensoren: Hilft bei der Überwachung des offenen/geschlossenen Zustands von Zugangstüren in Industrieumgebungen und stellt sicher, dass Türen geschlossen und verriegelt sind, bevor Maschinen bedient werden können.

6.Prozessleitsysteme

• Ein/Aus-Prozesssteuerung: Wird zur Überwachung der Ein-/Aus-Zustände von Geräten wie Pumpen, Ventilen und Motoren verwendet. Das Modul kann dabei helfen, Prozesse wie die Wasseraufbereitung oder die chemische Produktion durch Nachverfolgung zu automatisierenVentilpositionoderPumpenstatusdurch einfachdigitale Eingänge.
• Alarmsysteme: MonitoreAlarmschalterdie Benachrichtigungen für Bediener auslösen, wenn vordefinierte Bedingungen erfüllt sind, wie z. B. Systemfehler oder Bedingungen außerhalb des zulässigen Bereichs.

7.Energie- und Versorgungsüberwachung

• Wasseraufbereitungssysteme: Überwacht den Status von Pumpen, Schaltern und Sensoren, um die ordnungsgemäße Funktion von Wasseraufbereitungssystemen sicherzustellen.
• Stromverteilungssysteme: Verfolgt den Status vonLeistungsschalter,Sicherungsstatus, oderStatus der Stromversorgungin Energieverteilungsnetzen.
• Öl- und Gasüberwachung: MonitoreDruckschalter,Durchflussmesserund andere einfache binäre Geräte, um den korrekten Betrieb von Pumpen, Ventilen und anderen Geräten sicherzustellen.

8.Material- und Bestandsverwaltung

• Bestandssensoren: Wird als Schnittstelle zu Bestandsverwaltungssystemen verwendet, um das Vorhandensein von Artikeln in Regalen oder in Behältern zu verfolgenNäheoderfotoelektrische Sensoren.
• Automatische Sortierung: Erkennt das Vorhandensein von Teilen oder Materialien in Behältern oder auf Sortiertischen und löst Sortiermechanismen aus, um sie an den entsprechenden Ort zu leiten.

9.Gebäudeautomation und HVAC-Systeme

• Temperatur- oder Feuchtigkeitskontrolle: Überwacht die Eingabe vonTemperatursensorenoderFeuchtigkeitssensorenum die richtigen Umgebungsbedingungen in Gewerbegebäuden oder Industrieumgebungen aufrechtzuerhalten.
• Klimageräte (AHUs): Das Modul kann Signale von überwachenEndschalteran Klappen, Lüftern oder Motoren, um sicherzustellen, dass das HVAC-System ordnungsgemäß funktioniert.
• Lichtsteuerung: Schnittstelle zuBewegungssensorenoderTür-/FenstersensorenEs kann Beleuchtungssysteme steuern, um die Energieeffizienz in Gebäuden zu verbessern.

10.Automatisierte Tests und Qualitätskontrolle

• Überwachung von Prüfgeräten: Der 1769-IQ32 kann Eingaben von Testgeräten überwachen, die die Qualität von Produkten oder Materialien prüfen, wie zNäherungssensorenoderEndschalterdie die ordnungsgemäße Montage oder Produktabmessungen bestätigen.
• Teilezählung: Verfolgt Teile, die sich durch Qualitätskontrollstationen bewegen, und zählt sie mitfotoelektrischodermechanische Sensorenum einen ordnungsgemäßen Produktionsablauf sicherzustellen.

11.Verkehrs- und Transportsysteme

• Eisenbahn- und Förderbandsteuerungen: Wird verwendet, um den Status von zu erkennenGleisweichen,Schrankentore, oderSignalleuchtenin Transportsystemen.
• Fahrzeugzählung: Wird im Verkehrsmanagement verwendet, um Fahrzeuge an bestimmten Kontrollpunkten zu zählen und die Anwesenheit von Fahrzeugen zu erkennenFahrzeugsensorenoderfotoelektrische Sensoren.

12.Aufzugs- und Rolltreppensysteme

• Positionserkennung: Verfolgt die Position vonAufzüge,Rolltreppen, oderAufzügedurch Überwachung des Zustands von Endschaltern und Positionssensoren.
• Sicherheitsüberwachung: Überwacht dieSicherheitstüren, um sicherzustellen, dass die Türen ordnungsgemäß geschlossen sind, bevor der Aufzug oder die Rolltreppe in Betrieb genommen wird.

13.Prüfstände und Prototyping-Systeme

• Prototypenüberwachung: Das Modul 1769-IQ32 kann zur Überwachung einer Reihe von Eingängen für automatisierte Tests von Prototypen oder neuen Systemen verwendet werden, bei denen Bedingungen während des Tests überprüft, verifiziert oder dynamisch angepasst werden müssen.
• Komponenten-Feedback: Verfolgt digitale Signale von Testaufbauten, um den Status von Testkomponenten zu überwachen und den Testprozess zu automatisieren.

.

Anpassung: 1769-IQ32

• Maschinen- und Prozesssteuerung: Überwachung von Schaltern, Sensoren und Feldgeräten für Automatisierung und Steuerung.
• Sicherheitssysteme: Gewährleistung eines sicheren Betriebs durch Überwachung von Not-Aus-Tastern, Sicherheitsverriegelungen und Zugangskontrollen.
• Materialtransport und Verpackung: Verfolgung von Materialien, Produkten und Teilen auf Förderbändern, Verpackungssystemen und Montagelinien.
• Energie- und Versorgungsmanagement: Überwachungsgeräte wie Pumpen, Ventile und Druckschalter für den Betrieb in Wasseraufbereitungs-, Öl- und Gas- sowie Energiesystemen.
• Gebäudeautomation: Verwaltung von HLK-, Beleuchtungs- und anderen Gebäudesystemen durch Überwachung digitaler Eingänge von Sensoren und Schaltern.
• Verkehrsmanagement: Wird zur Fahrzeugzählung, zur Überwachung von Ampeln oder zur Steuerung von Schranken und Toren verwendet.
• Automatisierte Tests: Überwachung von Testgeräten, Qualitätskontrolle und Teileverfolgung in der Fertigung und beim Prototyping.
