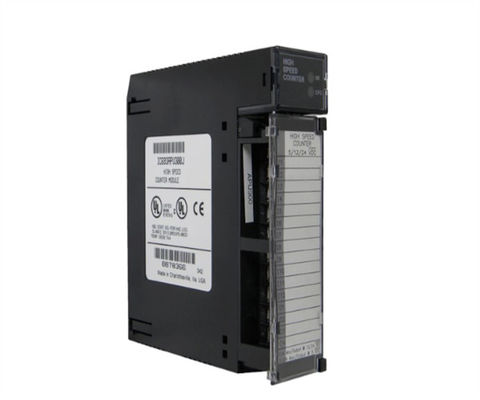

IC693APU300 Hochgeschwindigkeitszähler (HSC) Modul GE Automation Produkt

Produktbeschreibung von IC693APU300

Das IC693APU300 ist ein High-Speed Counter (HSC) -Modul, das zur PLC-Plattform der Serie 90-30 gehört, die früher von GE Fanuc Automation hergestellt wurde, kürzlich jedoch von Emerson Automation erworben wurde.Dieses HSC-Modul ist speziell für die Verwendung in einer Vielzahl von Prozessen, aber nicht beschränkt auf Turbinenflussmesser, Messerprobung, Geschwindigkeitsmessung, Materialhandhabung, Bewegungssteuerung und Prozesssteuerung.Dieses HSC-Modul kann verwendet werden, um das gesamte gelieferte oder empfangene Material zu erzeugen, das als Referenz für Abrechnung und Zahlung oder einfach zur Überwachung des Verbrauchs und der Betriebseffizienz dienen kannFür die Bewegungssteuerung kann dieses Modul mit Encodern kombiniert werden.Niedrigspannungssignale, die die Position oder die Bewegung darstellen, die die Last durchlaufen hat, die als Referenz für die Steuerung dienen könnenIn Anwendungen für die Materialbearbeitung kann dieses Modul zur schnellen Zählung von Produkten verwendet werden, um eine genaue Sortierung von Materialien und produzierten Waren durchzuführen.Das Modul kann zur Messung von Prozessvariablen mit hoher Geschwindigkeit verwendet werden, wie z. B. magnetische Geschwindigkeitsmessgeräte.Der IC693APU300 verfügt über zwölf (12) positive Logik-Eingänge, die bei 5VDC oder 10-30 VDC Signalspannungen arbeiten.Es hat auch vier (4) Positive Logic Ausgänge, die 500 mA bei 10-30 VDC oder 20 mA bei 4Dieses Hochgeschwindigkeitszählermodul hat eine maximale Zählrate von 200 kHz und akzeptiert eine Signalwechselfrequenz von bis zu 8 kHz.Dieses Modul wird daher als Optionsmodul eingestuft., kann es an alle verfügbaren E/A-Slots der Basisplatten der Serie 90-30 installiert werden.

Das GE IC693APU300 Hochgeschwindigkeitszählermodul ist ein Einzelschalterzählermodul von GE Fanuc. Es eignet sich für Anwendungen wie Turbinenflussmesser, Meterprüfungen, Geschwindigkeitsmessungen,MaterialbearbeitungDer Hauptvorteil dieses Zählermoduls besteht darin, dass es in der Lage ist, schnelle Signalimpulse mit einer Frequenz von bis zu 80 KiloHertz zu verarbeiten.Dieses Hochgeschwindigkeitszählermodul kann Eingänge und Ausgänge erfassen sowie Eingabe- und Ausgabeantworten zählen, ohne mit der CPU zu kommunizieren. Das IC693APU300 High-Speed Counter Modul kann sowohl nach oben als auch nach unten zählen und den Unterschied zwischen zwei Werte berechnen.Um den Betriebszustand und den Status der Konfigurationsparameter anzugeben, das Modul hat 2 grüne LEDs auf der Oberseite.

Das IC693APU300-Hochgeschwindigkeitszählermodul kann so angeordnet werden, dass es 4 identische unabhängige einfache Zähler, 1 komplexe Zähler und 2 identische unabhängige komplexe Zähler hat.Einige der Merkmale dieses Hochgeschwindigkeitszählermoduls sind Zählungen pro zeitbasierten Register für jeden ZählerDie Energie für das Modul wird aus dem 5 Volt Gleichspannungsbus des PLC-Hinterplatzes bezogen.Das IC693APU300-Hochgeschwindigkeitszählermodul kann in jeder Basisplatte der Serie 90-30 installiert werden. Dieses Modul darf niemals in einem Gehäuse installiert werden, das nur mit Werkzeugen zugänglich ist. Dieses Modul kann nicht entfernt oder ausgetauscht werden, ohne den PLC richtig abzuschalten.Es kann mit dem Logicmaster 90-30/20 konfiguriert werden, Handheld-Programmierer, Logikentwickler-PLC oder VersaPro Software.Dieses Modul kann in industriellen Anwendungen verwendet werden, bei denen die Impulseingangsraten die Eingabekapazität der SPS übersteigen, z. B. bei der Messung von, Materialhandhabung, Geschwindigkeitsmessung, Bewegungssteuerung und Turbinenflussmesser.

Technische Spezifikation von IC693APU300

Das IC693APU300 Zählermodul von GE Fanuc ist ein Hochgeschwindigkeitszählermodul.Es kann als Teil eines PLC der Serie 90-30 verwendet werdenDieses Hochgeschwindigkeitszählermodul kommt mit 12 Eingängen, die alle positive logische Eingänge sind, und es hat auch 4 Ausgänge, die alle positive logische Ausgänge sind.Das Hochgeschwindigkeitszählermodul IC693APU300 verbraucht etwa 250 Milliampere Strom bei einer Nennspannung von 5 Volt GleichstromDie Mindestzählgeschwindigkeit, mit der dieses Modul arbeiten kann, beträgt 20 Kilohertz, während die maximale Zählgeschwindigkeit, die es unterstützt, 80 Kilohertz beträgt.Das IC693APU300-Hochgeschwindigkeitszählermodul eignet sich ideal für Anwendungen in SPS, bei denen die PLC-Eingabeimpulse höher sind, als die SPS für sich allein geeignet ist.

Das Hochgeschwindigkeitszählermodul der GE Fanuc Serie 90-30 IC693APU300 muss nicht mit der CPU in der SPS kommunizieren, um zu funktionieren.Es kann alle Eingänge und Ausgänge zu fühlen und zählen alle Eingabe und Ausgabe Antworten unabhängig von der CPU. Die Benutzer können das IC693APU300-Hochgeschwindigkeitszählermodul mit einer Vielzahl verschiedener Software konfigurieren.die Logic Developer PLC Software, die Hand-Held-Programmierer-Software und die Logicmaster 90-30/20-Software.Die Anschlüsse auf dem Hochgeschwindigkeitszählermodul IC693APU300 sollten immer mit einem Kupferdraht hergestellt werden, der mindestens 90 Grad Celsius hält.Das Modul sollte auch zum Schutz in einem Gehäuse installiert werden.
