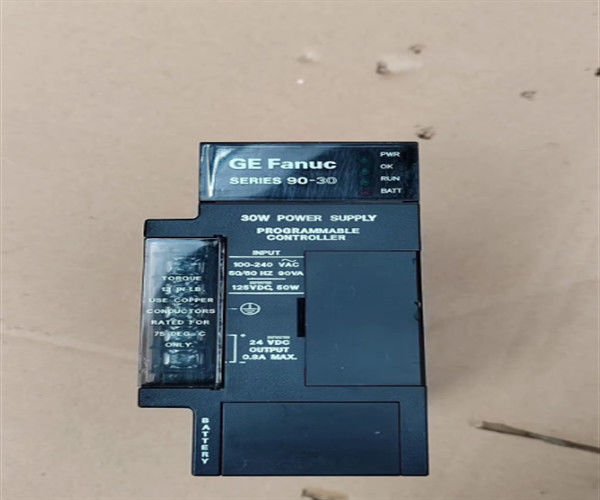

IC693PWR321 GE Fanuc-Modul der Baureihe 90-30

Produktbeschreibung  IC693PWR321

Das GE Fanuc IC693PWR321 Modul ist ein Stromversorgungsmodul der 90-30er Serie.Es befindet sich in der linken Spalte der BasisplatteEs kommt mit einer Leistung von 30 Watt. Es kann sowohl mit AC als auch DC-Stromversorgung arbeiten.Die Eingangsspannungsquelle der Vorrichtung muss einen Spannungsbereich zwischen 85 und 264 Volt AC oder 100 und 300 Volt DC haben.Es bietet verschiedene Spannungsausgänge: 5 Volt Gleichspannung, 24 Volt Gleichspannung, die Strom für Schaltungen liefert,und eine isolierte 24-Volt-Gleichspannungsversorgung, die von einigen Modulen zur Versorgung mit externer Energie verwendet wird. hat einen Einschlagstrom von 4 Ampere, maximal 250 Millisekunden.

Das IC693PWR321 Modul ist voll kompatibel mit jedem CPU-Modell.Es wurde für die Arbeit in einer Umgebung der Klasse 1 Abteilung 2 entwickelt.Das IC693PWR321 Modul verfügt über eine Stromversorgungsbegrenzungsfunktion, die die Hardware sofort schützt, wenn es einen direkten Kurzschluss gibt.Die Stromversorgungseinheit ist mit 6 Anschlüssen für Betreiberanschlüsse ausgestattet.Es verfügt über eine erweiterte Diagnosefunktion, die alle Ereignisse und Updates für die Bediener verfolgt.Für die Kommunikation, ist das IC693PWR321 Modul mit einem RS-485 Serienanschluss ausgestattet. Der Serienanschluss kann zur Verbindung mit verschiedenen Peripheriegeräten und einer CPU/Computer verwendet werden.

Der IC693PWR321 kann mit Wechselstrom- oder Gleichstromquelle versorgt werden. Der Wechselstrom-Eingangsspannungsbereich dieser Stromversorgung beträgt 85-264 VAC mit Nennwerten von 120-240 VAC.akzeptabler Spannungsbereich 100-300 VDC mit einem Nennwert von 125 VDCDie Leistungsanforderung beträgt 90 VA bei Wechselstrom und 50 W bei Gleichstrom. Es kann einem Einfallstrom von 4 A, Spitzen, mit einer Dauer von 250 ms standhalten.

Die Leistungskapazitäten des IC693PWR321 umfassen maximal 15 Watt für 5 VDC und 24 VDC Relais; maximal 15 Watt für 24 VDC Relais und maximal 20 Watt für 24 VDC isoliert.Diese Stromversorgung hat Ausgangsspannungen von 5.0 VDC bis 5.2 VDC mit einem Nennwert von 5,1 VDC; 24VDC bis 28VDC für ein 24VDC-Relais; 21,5VDC bis 28VDC für einen isolierten 24VDC-Betrieb.4VDC bis 7VDC und Überstromschutz von 4A, maximal mit einer Aufbewahrungszeit von 20 ms.

Der IC693PWR321 verfügt zudem über einen One (1) 9-Pin-Sub-D-Anschluss mit RS485-kompatibelem Serienanschluss.Diese Sicherung kann von Drittanbietern bezogen werden.Für die Ersatzsicherungen gelten die Bussman-Sicherheitsluft 215-002 (GDC-2 oder GMC-2) und die Littlefuse-Sicherheitsluft 239-002.

Das GE Fanuc IC693PWR321 ist ein Standard-Stromversorgungsmodul, das Teil der GE Fanuc Series 90-30-Plattform ist.Diese Stromversorgung hat eine Lastkapazität von 30 Watt bei einer Nenn-Eingangsspannung von 100 bis 240 VAC oder 125 VDCEs verfügt über Ausgangskapazitäten von 15 Watt @ 5VDC, 20 Watt @ 24VDC und 15 Watt @ +24VDC Relais.

• Geschätzte Vorlaufzeit: 1-10 Arbeitstage.

• Hersteller: GE Fanuc

• Produktnummer : IC693PWR321

• Typ des Produkts: Wechselstromversorgung

• Nennspannung: 120/240 VAC oder 125 VDC

• Eingangsspannungsbereich AC/DC: AC = 85 bis 264 VAC, DC = 100 bis 300 DVC

• Eingangsleistung: 90 VA mit VAC-Eingang

• Maximal bei voller Last: 50 W mit VDC-Eingang

• Eintrittsstrom: 4A-Peak, maximal 250 Millisekunden

• Ausgangsleistung: maximal 30 Watt

• Schutzgrenzen Überspannung: 5 VDC Ausgang: 6,4 bis 7 V

• Schutzgrenzen Überstrom: 5 VDC-Ausgang: maximal 4 A

• Wartezeit: mindestens 20 Millisekunden

• Gewicht: 3 kg

• Versandgewicht: 5 kg
