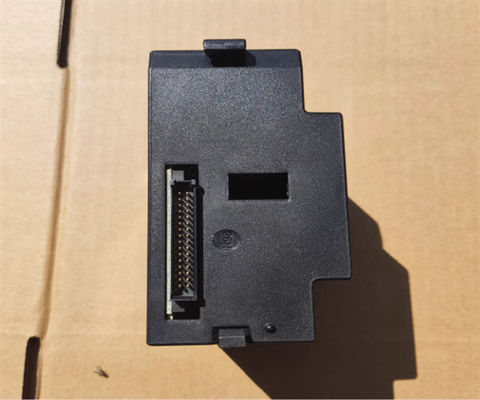

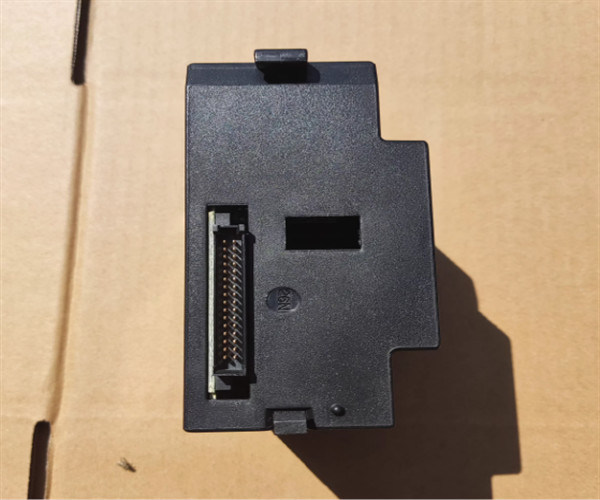

Umgebaute GE-Emerson IC693MDL732 12/24 VDC-Ausgangsmodul

Beschreibung des Produkts IC693MDL732

Dieses Modul ist für das PLC-System der Baureihe 90-30 ausgelegt und liefert 8 zusammen gruppierte Ausgangsstellen.Dies bedeutet, dass es Strom zur Last des Benutzers aus dem gemeinsamen oder positiven Leistungsbus liefert.Das angeschlossene Gerät (wie Motorstarter, Magnetvorrichtungen oder Indikatoren) wird zwischen dem negativen Leistungsbus und der Modulleistung platziert.Die Leistung für die Bedienung dieser Geräte muss von einer externen Stromversorgung stammen, die vom Benutzer bereitgestellt wird..



Schlüsselmerkmale der IC693MDL732:

8 Ausgänge, die alle mit einem gemeinsamen Ausgangsgerät gruppiert sind.
Funktioniert mit positiver Logik, was bedeutet, dass es Strom für die Lasten liefert.
Kompatibel mit Motorstartern, Magneten, Indikatoren und anderen vom Benutzer bereitgestellten Geräten.
benötigt eine vom Benutzer bereitgestellte Stromquelle, um Feldgeräte zu betreiben.



LED-Anzeiger:

Grüne LEDs an der Oberseite des Moduls geben den Zustand von ON/OFF für jeden Ausgangspunkt an.
Die oberste Reihe der LEDs ist mit den Zeichen A1 bis A8 versehen, die die Punkte 1 bis 8 darstellen.
Dieses Modul hat keine Sicherungen.
Zwischen der Innen- und Außenfläche der Scharniertür wird ein Einfügestoß für Schaltkreisverkabelung und Identifizierungszwecke platziert.



Technische Einzelheiten IC693MDL732:

Nennspannung: 12/24 Volt Gleichstrom.
Ausgangsspannungsbereich: 12 bis 24 Volt Gleichspannung (+20%, -15%).
Isolation: 1500 Volt zwischen Feld- und Logikseite.
Ausgangsstrom:
0maximal 0,5 Ampere pro Ausgangspunkt.
Maximal 2 Ampere pro Stamm.
Eintrittsstrom: maximal 4,78 Ampere für 10 ms.
Ausgangsspannungsabfall: Höchstens 1 Volt.
Leckage außerhalb des Zustands: maximal 1 mA
An-/Aus-Reaktionszeit: Höchstens 2 ms für den Einschalt- und Ausschaltzustand.
