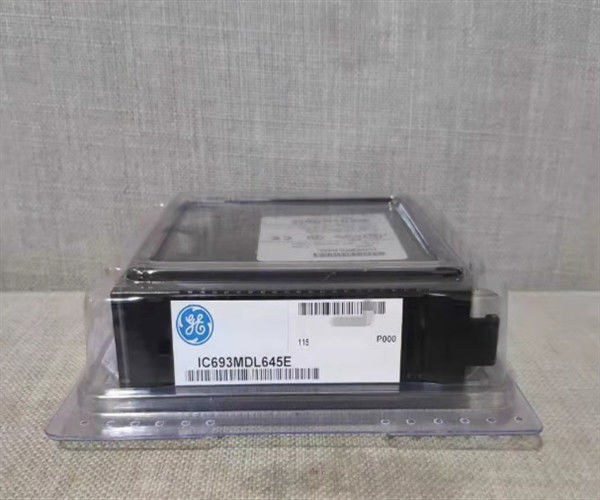

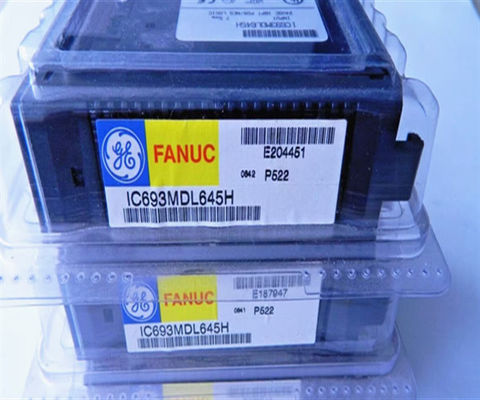

Nachgefertigtes GE-Emerson IC693MDL645 24-Volt Gleichstrom-Positiv-Negativ-Logik-Eingabemodul

Beschreibung des Produkts  IC693MDL645

Der IC693MDL645 ist ein 24-Volt Gleichstrom-Positiv/Negativ-Logik-Eingang der 90-30-Serie von programmierbaren Logik-Controllern.Es kann in jedem PLC-System der Serie 90-30 installiert werden, das entweder eine 5- oder 10-Schlitten-Basisplatte hat. Dieses Eingangsmodul hat sowohl positive als auch negative Logikmerkmale. Es hat 16 Eingangspunkte pro Gruppe. Es nutzt ein gemeinsames Netzteil. Der Benutzer hat zwei Möglichkeiten, Feldgeräte zu versorgen;entweder die Stromversorgung direkt oder eine kompatible +24BDC-Stromversorgung.

Die doppelten Logikmerkmale des IC693MDL645-Moduls machen es für Anwendungen, die elektronische Näherungsschalter, Grenzschalter und Tasten benötigen, ideal.Es ist wichtig zu beachten, dass die Verkabelung und aktuelle Identifizierung Informationen befindet sich auf einem EinsatzDiese Einlage befindet sich zwischen der Innen- und Außenseite der Scharniertür. Die Verkabelungsinformationen befinden sich auf der nach außen gerichteten Seite der Einlage.Die aktuelle Kennzeichnung befindet sich auf der Innenseite des Einfügels.Dieses Modul ist als Niederspannungsmodul eingestuft, weshalb der Außenrand des Einsatzes in blauer Farbe gekennzeichnet ist.

An der Oberseite des Moduls befinden sich zwei horizontale Reihen, jede Reihe mit acht grünen LEDs. Die LEDs, die den Eingangspunkten 1 bis 8 der obersten Reihen entsprechen, sind mit den Bezeichnungen A1 bis A8 versehen.während diejenigen in der zweiten Reihe, die den Eingabepunkten 9 bis 16 entsprechen, sind als B1 bis B8 gekennzeichnet.

Dieses 24-Volt-DC-Positiv-/Negativ-Logik-Eingangsmodul hat eine Nennspannung von 24 Volt mit einem DC-Eingangsspannungsbereich von 0 bis +30 Volt DC. Die Isolierung beträgt 1500 Volt zwischen Feldseite und Logikseite.Der Eingangsstrom bei Nennspannung beträgt typischerweise 7 mA. Für seine Eingabecharakteristiken: Die eingeschaltete Spannung beträgt 11,5 bis 30 Volt Gleichspannung, während die ausgeschaltete Spannung 0 bis ±5 Volt Gleichspannung beträgt. Der eingeschaltete Strom beträgt mindestens 3,2 mA und der ausgeschaltete Strom ist 1.maximal 1 mA. Die Eins- und Ausschaltzeit beträgt typischerweise jeweils 7 ms. Der Stromverbrauch bei 5 V beträgt 80 mA (wenn alle Eingänge eingeschaltet sind) von einem 5-Volt-Bus auf dem Hintergrund.Stromverbrauch bei 24 V beträgt 125 mA aus dem isolierten 24-Volt-Backplane-Bus oder aus dem vom Benutzer bereitgestellten Strom.

Technische Spezifikationen IC693MDL645

Das GE Fanuc IC693MDL645 16-Punkte-Eingangsmodule ist ein 24 Volt Gleichstrom-Positiv- und Negativlogik-Eingangsmodule, das für das GE-Series 90-30 Programmierbare Logik-Controller (PLC) -System entwickelt wurde.Das IC693MDL645-Eingangsmodule bietet 16 nicht isolierte Eingangspunkte, die in einer einzigen Gruppe von 16 Eingängen in einer Gruppe mit einem gemeinsamen Leistungseingangsterminal angeordnet sindDas IC693MDL645-Eingabemodul ist so ausgelegt, dass es entweder mit positiven Logik- oder negativen Logik-Eigenschaften arbeitet.und diese Eigenschaft macht es für eine breite Palette von Eingabegeräten wie Drücktasten geeignetDas IC693MDL645-Eingangsmodule kann in jedem E/A-Slot der 90-30-Serien-SPS installiert werden, der eine 5- oder 10-Steck-Basisplatte unterstützt.

Das IC693MDL645-Eingangsmodule verwendet entweder die vom Benutzer bereitgestellte externe Gleichstromversorgung oder eine isolierte 24-Volt-Gleichstromversorgung.Dieses Modul hat einen Eingangsspannungsbereich von 0 bis 30 Volt Gleichstrom und einen maximalen Hintergrundstromverbrauch von 80 Milliampere bei 5 Volt Gleichstrom und 125 Milliampere bei 24 Volt GleichstromDie Eingänge des IC693MDL645-Eingangsmodules arbeiten mit einer Einsatzspannung von 15,5 bis 30 Volt Gleichstrom pro Eingang und einem Mindeststrom von 3,2 Milliampere pro Eingang.Es hat bis zu 1500 Volt Isolierung zwischen der logischen Seite und der FeldseiteDas IC693MDL645-Modul hat sowohl Verkabelungs- als auch Stromidentifikationsinformationen im Einfügungsbereich des Moduls und ist farbcodiert, um seine Spannungsklasse (niedrige Spannung) leicht zu identifizieren.Auf der Vorderseite dieses Moduls befinden sich 2 horizontale LED-Zeilen (8 LEDs pro Zeile), die einzeln nummeriert sind, um den Ein- oder Ausschaltzustand jedes Eingangspunktes anzugeben.
