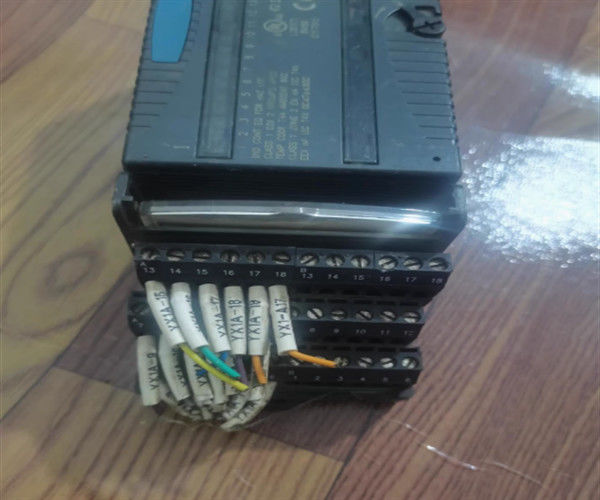

IC200ALG620 GE Fanuc Analog-Eingabemodul, RTD, 2 Kanäle

Beschreibung des Produkts IC200ALG620
IC200ALG620 ist ein VersaMax Analog Input RTD Modul, das Eingangssignale von bis zu 4 RTD mit 16 Bit Auflösung akzeptiert.Der IC200ALG620 ist einzigartig, da er keine externe Stromversorgung benötigt, da der Anregungsstrom für die RTD vom Modul bereitgestellt wird, wenn er auf den RTD-Typ konfiguriert istDas RTD Analog Input Module erlaubt Eingaben von vier unabhängigen drei- oder vierdrahtigen RTDs. Diese können je nach Nutzerpräferenz und Verfügbarkeit Platin, Nickel/Eisen, Nickel oder sogar Kupfer sein.

Spezifische Eigenschaften des IC200ALG620 sind wählbare Widerstandsmessungen in Zehntelgraden oder Ohmen.Einzelne Kanalkonfiguration mit wählbaren Widerstandsbereichen von 0-500 oder 0-3000 OhmDie IC200ALG620 bietet zwei Datenerfassungsraten basierend auf den Linienfrequenzen von 50 oder 60 Hz.

Wie bei vielen Modulen sind LED-Anzeigen standardmäßig und zeigen den normalen Betrieb, Updates, Fehler oder Strommangel im Hintergrund an.Automatische A/D-Kalibrierung erfolgt beim Einschalten und wird regelmäßig wiederholt, um Veränderungen der Umgebungstemperatur um das Modul herum zu berücksichtigenDas RTD-Eingabemodul enthält vier Wörter für die Eingabedaten und ist in den meisten Fällen mit einer Reihe von PLC-CPU- und NIU-Versionen von 1,10 oder höher kompatibel.

Bei der Installation ist keine Schleifstromversorgung erforderlich, aber das Kabel sollte an der Quellvorrichtung oder am E/A-Modul mit einem Hilfs-E/A-Terminal geerdet werden.Abhängig von der Art und Weise der Installation des Moduls und der Verwendung des Moduls, können verschiedene Arten von Erdung oder Einrichtung erforderlich sein.

Jeder Kanal im IC200ALG620-Modul kann je nach Benutzerbedarf entweder als inaktiv oder aktiv konfiguriert werden.Der Benutzer hat auch die Möglichkeit, Alarmgrenzwerte innerhalb oder außerhalb des angegebenen Bereichs festzulegen, so dass sie nie aktiviert werden.

Technische Spezifikation von IC200ALG620
