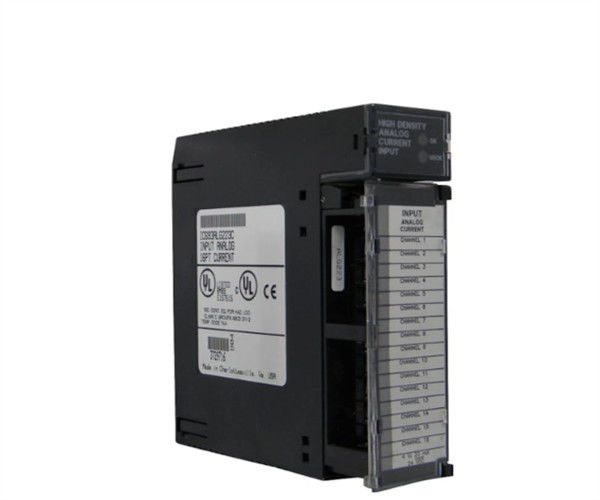

Umgebaute GE-Emerson IC693ALG223 16-Kanal-Analogstrom-Eingangsmodule

Beschreibung des Produkts IC693ALG223

IC694ALG223 ist ein Analogstrom-Eingangsmodule mit 16 Kanälen/einendigen Eingängen. Jeder Eingang kann mit der bereitgestellten Software für einen der drei Eingabebereiche konfiguriert werden: 4 bis 20 mA, 0 bis 20 mA,oder 4 bis 20 mA.

Die Alarmgrenzwerte sind in allen Bereichen in hohen und/oder niedrigen Varianten verfügbar.mit einer Leistung von mehr als 50 Watt,. Das Modul kann den Modulstatus und den externen Stromzustand der CPU mithilfe zugewiesener Programmreferenzdressen melden.Die Installation des IC694ALG223-Moduls entspricht jedem E/A-Slot in einem RX3i-System..

IC694ALG223 verwendet 120 mA aus dem 5 VDC-Bus auf dem PLC-Backplane und benötigt 65 mA plus Strom-Schleifstrom (s) von einer vom Benutzer bereitgestellten +24 VDC-Versorgung.

Die Modul-OK-LED gibt Modul-Status-Informationen beim Einschalten an. Wenn die LED eingeschaltet ist, ist der Status OK und das Modul ist konfiguriert. Wenn sie ausgeschaltet ist, wird kein Backplane-Strom erkannt.oder der Wachhund Timer ist ausgelaufen). Kontinuierliches schnelles Blinken: zeigt an, dass keine Konfigurationsdaten von der CPU empfangen werden.Langsame Blitze, gefolgt von OFF, deuten auf eine fehlgeschlagene Power-Up-Diagnostik oder einen Code-Ausführungsfehler hinDie Benutzerzufuhr-LED bestätigt, dass die externe 24 VDC-Zufuhr innerhalb der erwarteten Spezifikationen liegt.

Die konfigurierbaren Parameter des IC694ALG223-Moduls umfassen aktive Kanäle, Referenzdatenadresse für Eingabedaten, Länge und Reichweite, Tief/Hoch-Alarm und I/O-Scan-Set.

Technische Spezifikationen IC693ALG223
