IC695CHS016 - Emerson Rx3i Grundplatten Universelle Hintergrundplatte

ProduktbeschreibungIch...C695CHS016

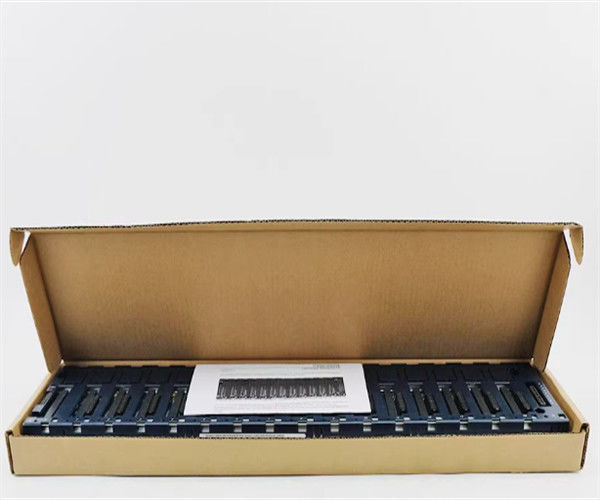

Der IC695CHS016 ist ein 16-Slots Universal Backplane aus der GE Fanuc RX3i Serie.Das RX3i Universal Backplane unterstützt sowohl PCI-basierte (IC695) als auch serielle (IC694) I/O- und Optionsmodule mit seinem Dual-Bus-BackplaneDie Spezifikationen dieser Einheit finden Sie auf der Internetseite des IC695CHS016.

Der IC695CHS016 ist ein Universal-Backplane mit sechzehn (16) Schlitzen, der Teil der PACsystem-RX3i Programmierbare Automatisierungssteuerung (PAC) Serie ist.Dieses Backplane von Emerson Automation wird verwendet, um Universal Controller und I/O-Basismodule zu hosten und bietet integrierte Unterstützung für Peripheral Component Interconnect (PCI) und High-Speed-Serial BusDer IC695CHS016 misst 23,7 (w) x 5,57 (h) x 5,80 (d) oder 601,98 (w) x 141,5 (h) x 147.32 (d)) und verbraucht 600 mA @ 3.3 VDC und 240 mA @ 5 VDC, die durch die RX3i-Stromversorgung versorgt wird.Das IC695CHS016-Rückfeld kann auch als Fahrwerk bezeichnet werden.Der IC695CHS016 bietet Modulverbindung zum Hintergrund, Stromverteilung und hostet die interne Kommunikation jedes Moduls.ZusätzlichDiese Basisplatte verfügt über die notwendige Schnittstelle für die Verbindung der lokalen Ausbaubasis, so dass zusätzliche Module installiert und mit demselben Bus verbunden werden können, der vom IC695CHS016 gehostet wird.Die IC695CHS016 unterstützt nur die horizontale MontageEs kommt mit einem Endband für die Verkabelung des isolierten 24 VDC-Eingangs und der isolierten Boden.Es wird empfohlen, sie an der Unterplatte eines Gehäuses mit einem NEMA/UL-Typ-1-Gehäuse oder einer IP20-Klasse (IEC60529) zu befestigen.. Der Mindestmontagefreiraum muss eingehalten werden, um eine natürliche Luftkühlung zu ermöglichen. Der erforderliche Mindestmontagefreiraum beträgt 102 mm oder 4 Zoll auf allen Seiten der Rückseite.

Der IC695CHS016-Backplane ist ein Universal-Backplane mit 16 Schlitzen und einem Endband für die isolierten Eingänge. The backplane is manufactured by GE Fanuc and it is part of the RX3i PACSystem series of industrial PLC components The backplane includes a connector for serial expansion and a grounding point along with a grounding barDas Backplane ist kompatibel mit seriellen E/A-Komponenten der IC694-Linie, Optionsmodulen und IC695-Komponenten, die auf PCI basieren.Die IC695CHS016 Rückfläche erfordert eine Mindestfreiheit von 102 Millimeter (4 Zoll) für die beste Leistung und ist für die horizontale MontageDer universelle Backplane IC695CHS016 hat eine Eingangsspannung von +24 Volt und eine interne Leistung von 240 Milliampere bei 5 Volt Gleichstrom, während seine interne Leistung 600 Milliampere bei 3,3 Volt Gleichstrom beträgt.Wenn sie in einem Gehäuse installiert sind, kann die Rückfläche je nach Einsatzort eine Schutzstufe von IP 20 bis IP 54 aufweisen.Die GE IC695CHS016 Rückseite ist für die Installation in einem Regal und es ist äußerst zuverlässig, wenn es richtig installiert istNeben den zuvor erwähnten Komponentenarten akzeptiert das IC695CHS016 Backplane Komponenten wie CPUs, Stromversorgungsmodule und serielle Erweiterungsmodule.Es sollte erwähnt werden, dass es Komponenten gibt, die mehr als einen Slot erfordern, wie eine Wechselstromversorgungsanlage, die zwei leere Stellen benötigt. This means that each individual slot can be configured for a specific module and a backplane like the IC695CHS016 backplane is an ideal platform for high-performance systems that involve many componentsDie Rückseite ist aus langlebigen Materialien gefertigt und verfügt über ein Gehäuse mit folgenden Abmessungen: 141,4 x 602 x 147,3 Millimeter (5,5 x 23,7 x 5,8 Zoll).

Technische Spezifikationen vonIch...C695CHS016
