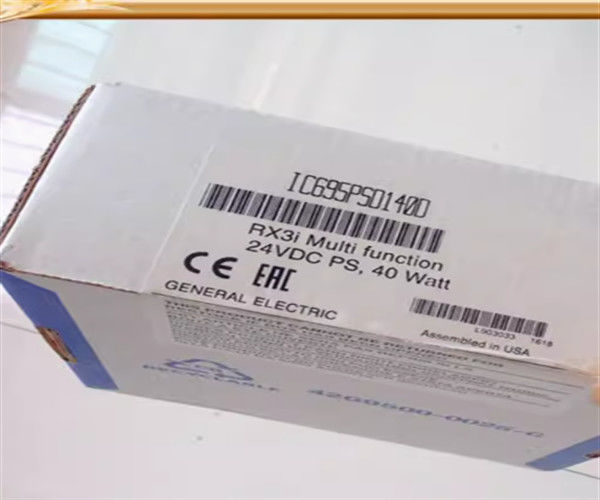

IC695PSD140 Mehrzweckstromversorgung mit Modbus/RTU-Serienprotokollen von GE Fanuc

Beschreibung des Produkts  IC695PSD140

Das IC695PSD140 ist ein von Emerson Automation hergestelltes Stromversorgungsmodul, das Teil der PACsystem RX3i PAC-Plattform ist.Dieses Modul ist speziell eine Universal-Basis-Stromversorgung, die für die Verwendung mit jeder RX3i Central Processing Unit (CPU) kompatibel istDieses Modul verfügt nicht über Sprung- oder DIP-Schalter, um die Funktionsweise des Moduls zu definieren.Es wird durch eine externe Versorgungsspannung von 100-240 VAC oder 0-125 VDC angetrieben und liefert eine Nennleistung von 40 Watt mit 30 Watt bei 3.3 VDC; 30 Watt bei 5 VDC und 40 Watt bei 24 VDC Relais.Bis zu vier (4) Mehrzweck-Stromversorgung kann auf einem RX3i universellen Backplane für die Verwendung in Anwendungen installiert werden, die Redundanz und erhöhte Kapazitätsmodi erfordernBei der Konfiguration in der Lastbeteiligungsarchitektur darf der auf der Frontplatte installierte Ein-/Aus-Schalter IC695PSD140 nicht versehentlich ausgeschaltet werden.Die Mindestzahl der Stromversorgung muss eingeschaltet bleiben, damit das System qualifiziert ist.Zusätzlich müssen die Energieversorgungsmodule für dieselbe Konfiguration an dieselbe Energiequelle angeschlossen sein.Diese Stromversorgung hat eine Ausgangswelle von 150 mV und Geräusche, gemessen bei 150 mV, während die Durchfahrtszeit 20 ms beträgt. Power ride through time bezieht sich auf die Fähigkeit der Stromversorgung, trotz Unterbrechungen in der Versorgungsleitung ausreichend Strom zu liefern.empfohlene Drahtgrößenbereich ist #14 - 22 AWG DrahtDer maximale Strom, den jedes Eingangsterminal aufnehmen kann, beträgt 6 Ampere.

Das IC695PSD140 Modul ist ein Mehrzweck-Stromversorgungsmodul, das in der RX3i PACSystems Serie von E/A-Geräten geliefert wird.Dieses Modul kann sowohl in Lastbeteiligungs- als auch in Redundanz-Anwendungen betrieben werdenEs wird mit 3 verschiedenen Ausgängen geliefert, die aus einem 5,1-Volt-Gleichstrom-Ausgang, einem 24-Volt-Gleichstrom-Relee-Ausgang und einem 3-Volt-Ausgang bestehen.3. Volt Gleichstromleistung für den internen Gebrauch. Diese 3 Ausgänge können mit RX3i-Modulen verwendet werden.Die GE Fanuc Automation IC695PSD140 Mehrzweck-Stromversorgungsmodul kann in einem RX3i universelle Rückenplatte installiert werden und es nimmt nur einen SlotEs kann als einzige Stromversorgung in einem System verwendet werden oder mit zusätzlichen Mehrzweck-Stromversorgungen kombiniert werden.Die GE Fanuc Automation IC695PSD140 Mehrzweck-Stromversorgungsmodul kommt mit mehreren LED-AnzeigenDie Leistungs-LED kann grün oder bernsteinfarben sein, die P/S-Fehler- und Überlast-LED rot, die Übertemperatur- und Überlast-LED aber bernsteinfarben.Jede LED gibt den aktuellen Betriebszustand des Moduls an.Das Modul verfügt über eine Nennspannung von 24 Volt Gleichspannung, einen Eingangsspannungsbereich von 18 bis 30 Volt Gleichspannung und eine Ausgangsleistung von höchstens 40 Watt, einschließlich seiner 3 Ausgänge.Das Modul bietet keine Isolierung. It is important to note that the GE Fanuc Automation IC695PSD140 multipurpose power supply cannot be used under any circumstances with the IC695PSD040 or the IC695PSA040 power supply modules in a redundant mode or in an increased capacity modeDiese Module sind in diesen Modi unvereinbar, und wenn die Benutzer versuchen, sie in diesen Modi zu verwenden, kann es zu Schäden an beiden Gerätetypen kommen.

Das IC695PSD140 ist ein PACSystems RX3i Stromversorgungsmodul, das von Emerson Automation, früher von GE Intelligent Platforms (GE IP) hergestellt wird.mit einer Leistung von mehr als 50 Watt,Es hat einen Nenn-Ausgangsstrom und eine Spannung von 0-6 A @ 5.1 VDC und 0-9 A @ 3.3 VDC.Es verfügt auch über eine Spannungsausgabe von 24 VDC für Stromkreise und Ausgangsrelaismodule und eine maximale Ausgangsleistung von 40 WattDieses Modul unterstützt Lastteilung und Redundanz-Anwendungen.
