GE Fanuc RX3i Central Processing Unit IC695CPE305 mit 255 Simplex Remote I/O Geräten und Modbus/RTU Serienprotokollen

ProduktbeschreibungDie in Anhang I der Verordnung (EG) Nr. 396/2005 aufgeführte Methode wird angewendet.

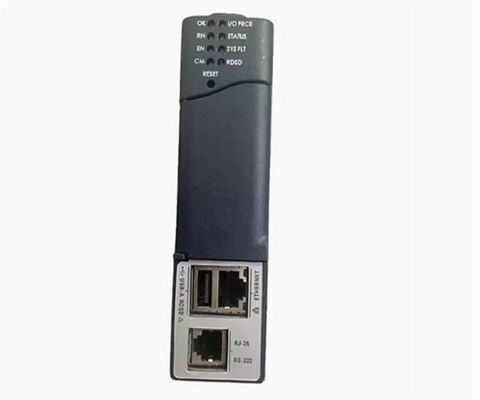

Der programmierbare Automatisierungssteuergerät (PAC) IC695CPE305 ist Teil der Automatisierungsplattform PACSystems RX3i.Dieser Controller wurde von der damaligen GE Fanuc Automation hergestellt, die jetzt Emerson Automation ist..

Der IC695CPE305 verfügt über fortschrittliche Funktionen, die den meisten heutigen PACs überlegen sind. This controller features Ethernet communication capability via the One (1) Ethernet communication port that support 10/100 Mbps communication rate which may be used to communicate with Programming workstation, Human-Machine-Interface (HMI), Überwachungskontroll- und Datenerfassungssysteme (SCADA),Hardware- und Softwareprodukte von Drittanbietern sowie Steuerungen derselben Plattform für Messaging und Datenaustausch zwischen SteuerungenZusätzlich unterstützt der Ethernet-Port OPC UA, wodurch eine Verbindung zu Geräten von Drittanbietern über das OPC-Protokoll ermöglicht wird.

Der IC695CPE305 ist nicht auf die Ethernet-Kommunikation beschränkt, da dieser Controller auch mit zwei (2) seriellen Ports integriert ist, die den Kommunikationsstandard RS232 und RS485 unterstützen.Es ist auch mit einem (1) USB 2 ausgestattet.0-Masterport, der das Herunterladen und Hochladen von Benutzerprogrammen von einem USB-Stick eines Smartphones ermöglicht.

IC695CPE305 5 MB RAM und 5 MB nichtflüchtiger Benutzerspeicher, Prozessorgeschwindigkeit von 1,1 GHz mit einer typischen Scanrate von 0,72 ms pro 1000 Boolean-Anweisungen.Es unterstützt eine Vielzahl von netzwerkfähigen Protokollen wie Ethernet (PROFINET), Ethernet Global Data, Channels, Modbus TCP Server und Client), Genius, PROFIBUS DP, DeviceNet. Bis zu maximal acht (8) Racks können durch den IC695CPE305 gesteuert werden,einschließlich des CPU-RacksDieser Controller unterstützt die Installation zusätzlicher Kommunikationskarten, die Serial, Genius, CMX (Reflective Memory) und Ethernet unterstützen.

Die IC695CPE305 RX3i Central Processing Unit oder CPU ist so konzipiert, dass sie elektrisch den PCI 2.2-Standards entspricht.Es ist kompatibel mit einem universellen HintergrundDie Leistungsanforderungen des Moduls sind 1 Ampere bei 5 Volt Gleichstrom, 1 Ampere bei 3,3 Volt Gleichstrom und 0,5 Ampere bei 24 Volt Gleichstrom.Es unterstützt den SNP-SlaveDie Spezifikationen der Ethernet-Schnittstelle sind Programmierverbindungen, 10Mb/s und 100Mb/s Ethernet-Datenraten,die 10 BaseT RJ-45 KonfigurationDie CPU IC695CPE305 kann in jedem Slotpaar im RX3i-Hauptrack installiert werden, mit Ausnahme der am höchsten nummerierten Slots.Die CPE310-Controller können leicht mit CPED305-Controllern ausgetauscht werden, die in der Lage sind, das vorhandene Benutzerprogramm im Prozessor unterzubringen. Um das Modul zu konfigurieren, ist die Proficy Machine Edition Logic Developer 7.0 SIM 3 oder neuere Software erforderlich.

Der GE Fanuc / Emerson Automation IC695CPE305 ist ein PACSystem RX3i Controllermodul. Dieser Controller verfügt über 5 MB RAM und 5 MB nichtflüchtigen Benutzerspeicher, Prozessorgeschwindigkeit von 1.1 GHz mit einer typischen Scanrate von 0Dieser Prozessor verfügt über zwei (2) serielle Kommunikationsanschlüsse, die RS232 und RS485-Kommunikationsstandards unterstützen, einen (1) Ethernet-Kommunikationsanschluss und einen (1) USB 2.0 Haupthafen.
