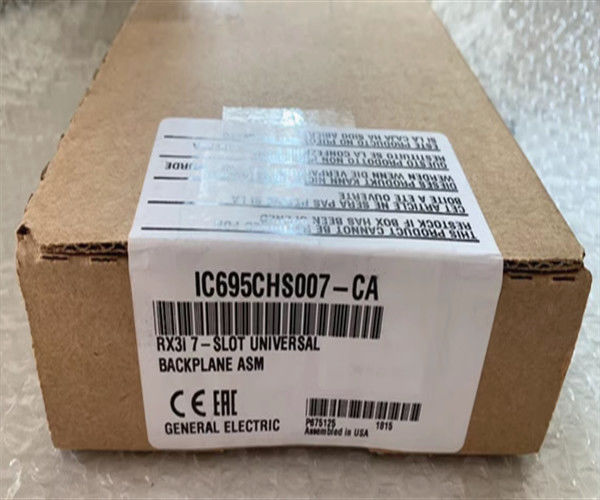

IC695CHS007 Universal-Backplane RX3i und Serie 90-30 E/A und Optionsmodule

Beschreibung des Produkts Die in Absatz 1 genannten Anforderungen gelten nicht.

Der IC695CHS007 ist ein universeller Backplane aus der PACSystem RX3i Programmierbarer Automationscontroller (PAC) Serie.für Stromversorgungs- und E/A-Module reserviertEs unterstützt alle I/O- und Optionsmodule der PACsystem-RX3i-Serie sowie die I/O- und Optionsmodule der Serie 90-30.Der IC695CHS007-Slot 0 ist für die Installation einer IC695-Stromversorgung reserviert.. Slot 1-5 are dual connector slots that support Peripheral Component Interconnect (PCI) type connectors utilized by PACSystem components such as IC695 modules and Serial connectors used by Series 90-30 modules particularly IC693 and IC694 modules.Slot 6, der rechtseste und letzte Slot, unterstützt nur PCI, nur mit RX3i-Modulen kompatibel.Der IC695CHS007 ist ideal für Anwendungen mit begrenztem Montageplatz oder für die Implementierung von Remote-E/A-Architektur geeignetDieses Modul ist mit einem 24 VDC-Terminalstreifen am linken Ende des Racks ausgestattet.Ein Rückflächenerdungspunkt und ein integrierter Erdungsstang für die Verbindung von Schild- und Erdungsanschlüssen des gehosteten Moduls des RacksDie IC695CHS007 ist in zwei (2) Versionen erhältlich, insbesondereIC695CHS007-AA, die erste Version, und die spätere Version IC695CHS007-BA, die mechanische Verbesserungen beinhaltet, insbesondere mit dem PCI-Stecker für die Rückseite des FahrwerksDie IC695CHS007 ist nur für das horizontale Prägen ausgelegt.Dieses Rack wird direkt über das zur Verfügung stehende Montageloch an das Gehäuse-Unterpaneel angebracht.

Die GE IC695CHS007 Backplane ist eine universelle Backplane, die Teil der RX3i PACSystems Serie ist, die von GE Fanuc entwickelt und hergestellt wird und als Ersatz für die Serie 90-30 eingesetzt wird.Das IC695CHS007-Rückfeld hat eine Eingangsspannung von +24 VoltDie Benutzer sollten beachten, dass die empfohlene Montagemethode eine horizontale Ausrichtung und die Montage in einem Schutzgehäuse mit einer Mindestschutznorm von IP 20 (NEMA Typ 1) beinhalten sollte.Die universelle Rückseite des IC695CHS007 hat einen Erdungspunkt zusammen mit einem Endband am linken EndeAußerdem verfügt das Backplane über eine integrierte Erdungsstange und sichtbare Spaltnummern für die Konfiguration und bietet Unterstützung für Systeme und Optionsmodule anderer Hersteller.Die IC695CHS007 Backplane hat einen inneren Strom von 240 Milliampere bei 5 Volt Gleichstrom und einen Strom von 600 Milliampere bei 3Die unterstützten Komponenten können PCI-E/A-Komponenten wie den IC693 umfassen.Die PCI-kompatiblen Komponenten beginnen mit dem Produktcode IC695Die GE-Backplanen wie die IC695CHS007 können in gefährlichen Bereichen eingesetzt werden, erfordern jedoch in diesen Umgebungen ein Gehäuse mit einem höheren Schutzniveau.Der Mindestschutzwert für gefährliche Bereiche beträgt IP 54Das IC695CHS007-Rückfeld benötigt nicht viel Platz für die Montage, benötigt aber an allen Seiten mindestens 4 Zoll Platz, um eine ordnungsgemäße Kühlung zu haben.Die angegebenen Abmessungen der Einheit sind 141.4 x 264,9 x 147,3 Millimeter (5,5 x 10,4 x 5,8 Zoll).

Der IC695CHS007 ist ein universelles Backplane, das Teil der PACSystem RX3i-Plattform ist, die derzeit von Emerson Automation produziert wird und früher von GE Intelligent Platform (GE IP) produziert wurde.Diese Rückseite verfügt über einen (1) Slot für eine IC695 Stromversorgung (Slot 0) und PCI-basierte / seriell basierte IO-Slots (Slot 1-5) und nur PCI-Slot (Slot 6)Dieses Backplane unterstützt IC695, IC694 und IC693 I/O und Optionsmodule oder RX3i und Module der Serie 90-30. Dieses Modul ist mit einem isolierten 24 VDC-Terminalstreifen ausgestattet,Erdungspunkt und innere Erdungsstange.
