IC695ALG616 GE-Analog-Eingabemodul GE Fanuc RX3i-Serie für industrielle Anwendungen

Produktbeschreibung von IC695ALG616

Das IC695ALG616 ist ein analogues Eingangsmodul, das von Emerson Automation, früher von GE Intelligent Platforms (GE IP) hergestellt wird.Diese Modulfunktionen können sechzehn (16) analoge Eingangskanäle bereitstellen, wenn sie als Einzeingang oder acht (8) analoge Eingangskanäle für die Differentialverkabelung konfiguriert sind.Es verfügt über einen integrierten Analog-Digital-Konverter (ADC) mit einer Ausgabekonvertierungs-Auflösung von 24 Bit.Die IC695ALG616 Eingangskanäle sind kompatibel, da sie Kabel mit analogen Strom- und Spannungssignalen sindDie Stromsignale dieses Moduls umfassen Stromsignale von 0 bis 20 mA, 4 bis 20 mA, ± 20 mA und Spannungssignale von ± 10 V, 0 bis 10 V, ± 5 V, 0 bis 5 V, 1 bis 5 V.Die umgewandelten analogen Daten werden mit einem 32-Bit-Register als 32-Bit-IEEE-Daten oder als 16-Bit-Vollzahl gespeichert.Jeder Kanal dieses Moduls verfügt über konfigurierbare Kanalfilter zur Stabilisierung und Minimierung von Schwankungen, um für den Prozess nützlich zu werden. Konfiguratorische Eingangsfilter umfassen 8Hz, 12Hz, 16Hz, 40Hz,200 Hz und 500 Hz. Die Parameter dieses Moduls werden mit der Programmiersoftware Proficy Machine Edition (PME) konfiguriert.Dieses Modul ist in der Lage, bei jedem Anlauf eine automatische Kalibrierung durchzuführen.Die eingebetteten Modulschutzvorrichtungen umfassen die Erkennung von offenem Stromkreis, den Schutz vor Überspannung und Überstrom.Jeder Kanal kann individuell mit Alarminstellungen konfiguriert werden, insbesondere sehr niedrige, niedrige, hohe und sehr hohe Alarme.Positive und negative Veränderungsrate können auch in die Alarmfunktionen dieses Moduls aufgenommen werden, während Modulfehler auch konfiguriert werden können, um der Host-CPU gemeldet werden.

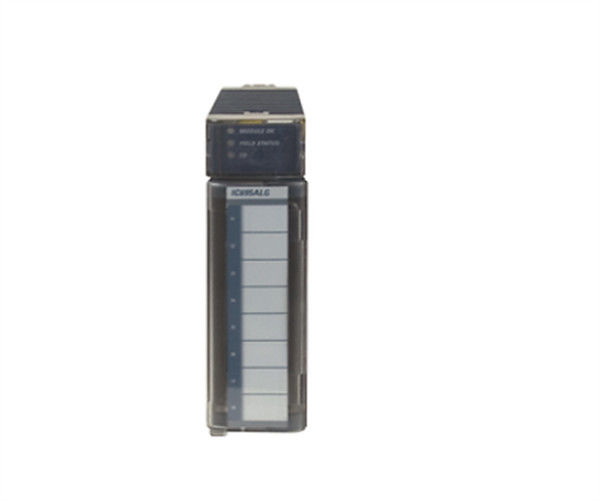

Das nicht isolierte analoge Differential-Eingangsmodul von GE Fanuc RX3i PacSystems IC695ALG616 hat einen Strombereich zwischen -20 und 20 Milliampere, 4 und 20 Milliampere oder 0 und 20 Milliampere.und Spannungsbereich von 5 Volt Gleichstrom, 0 bis 5 Volt Gleichstrom, 1 bis 5 Volt Gleichstrom, 0 bis 10 Volt Gleichstrom oder -10 bis 10 Volt Gleichstrom. Das Modul verfügt über ein Modul OK LED, um den Betriebszustand des Geräts anzuzeigen.Die Feldstatus-LED zeigt an, ob bei mindestens einem der Endblöcke oder Kanalfehler Fehler auftreten, während der Terminalblock oder die TB-LED anzeigt, ob der Terminalblock für das System vorhanden ist oder nicht.Alle LEDs des nicht isolierten analogen Differential-Eingangsmoduls IC695ALG616 erhalten ihre Stromversorgung aus dem Backplane-Powerbus. Das GE Fanuc IC695ALG616 analoge Eingangsmodul verfügt über Funktionen wie Alarme für die Änderung der Geschwindigkeit, eingebaute Fehlerüberprüfung, Kanalfehler-Alarme, Fehlermeldung, automatische Kalibrierung, einen Flash-Speicherplatz,konfigurierbare Verschiebungen und Skalierung für jeden Kanal, und Erkennung, ob Endblöcke eingefügt oder entfernt wurden.Das analoge Eingangsmodul GE Fanuc IC695ALG616 hat einen Speichertemperaturbereich von -40 bis 185 Grad Fahrenheit und einen Betriebstemperaturbereich von 32 bis 140 Grad FahrenheitDieses Modul benötigt eine nicht kondensierende und relative Luftfeuchtigkeit von 5 bis 95%. Es hat eine Schwingungsgeschwindigkeit von 10 bis 57 Hertz, 0,0524 Millimeter (0,0524 mm).006 inches) displacement peak as per the JISC0911 and IEC60068-2-6 international standards and a vibration resistance rating of 15 G at 11 milliseconds as per the JISC0912 and IEC60068-2-27 international standards.

Das IC695ALG616 ist ein nicht isoliertes analoges Eingangsmodul für PACSystem RX3i Programmierbare Automatisierung (PAC), das früher von GE Intelligent Platforms (GE IP) hergestellt wurde und jetzt von Emerson Automation produziert wird.Dieses Modul verfügt über sechzehn (16) einzelne Eingangskanäle oder acht (8) Differential-Eingangskanäle, die für 0 bis 20mA kompatibel sind, 4 bis 20mA, ± 20mA Stromsignale und ±10V, 0 bis 10V, ±5V, 0 bis 5V, 1 bis 5V Spannungssignale.
