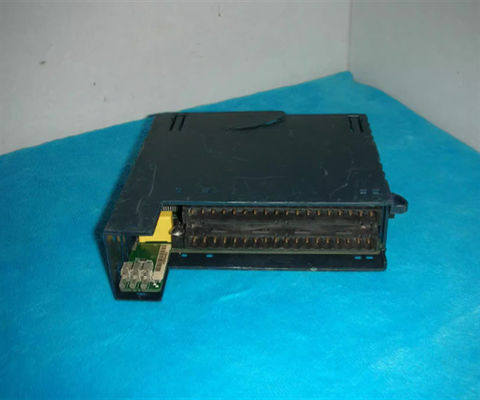

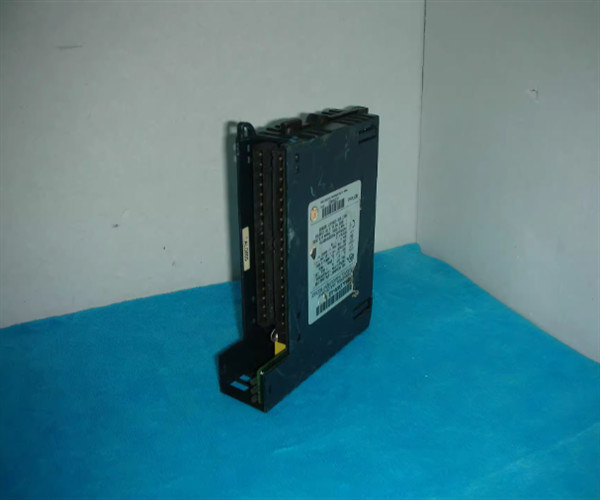

Emerson - GE Fanuc IC695ALG600 Digitales IO-Modul für die industrielle Automatisierung

Produktbeschreibung von IC695ALG600

Das IC695ALG600 ist ein universelles analogues Eingangsmodul der PACSystems RX3i Programmable Automation Controller (PAC) Plattform.,Dieses Modul wird jetzt von Emerson Automation, früher von GE Intelligent Platforms (GE IP) hergestellt.Der IC695ALG600 ist mit zwei (2) Gruppen von jeweils vier (4) Kanälen ausgestattet und kann auf jede beliebige Kombination von Eingangssignalen konfiguriert werden. Es unterstützt Stromsignale von 020 mA, 420 mA, +/- 20 mA; +50 mV, +150 mV, 050 V, 150 V, 010 V, +10 V Spannungssignale; Widerstandssignale von 0 bis 250 / 500 / 1000 / 2000 / 3000 / 4000 Ohm; PT 385 / 3916,N 618 / 672, NiFe 518, CU 426 RTD-Sensoren; B, C, E, J, K, N, R, S, T Thermoelementeneingänge.Firmware-Version 80 oder höher. Dieses Modul ist mit der Proficy Machine Edition (PME) Version 5.0 SP1A LD-PLC Hotfix 1 oder höher konfiguriert.Erweiterter Box-Stil (IC694TBB132), Spring-Style (IC694TBS032) oder Extended-Spring-Style (IC694TBS132) Endblock.Erweiterte Endblöcke werden empfohlen, da diese Endblöcke eine etwas größere Außenabdeckung haben, die Drähte mit dickerer Isolierung aufnehmen und Schilddrähte aufnehmen kannDieses Modul unterstützt Flash-Speicher für zukünftige Upgrades und Status-LED-Statusindikatoren wie Modulstatus, Feldstatus und TB-LED-Indikatoren.

Das GE Fanuc IC695ALG600 Widerstandstemperaturdetektor (RTD) hat eine Leistungsaufnahme von maximal 5,4 Watt und eine interne Leistung von 350 Milliampere bei 3.3 Volt und 400 Milliampere bei 5 Volt 400Die Eingangskanäle sind in 2 Gruppen von 4 geteilt. Jeder Kanal kann mit der Machine Edition Software unabhängig voneinander so eingerichtet werden, dass er mit einer Spannung von +/-50 Millivolt, +/-150 Millivolt,0 bis 5 Volt, 1 bis 5 Volt, 0 bis 10 Volt Gleichstrom, +/-10 Volt Gleichstrom oder Strom von 0 bis 20 Milliampere, 4 bis 20 Milliampere oder +/-20 Milliampere.oder T-Typen, die Widerstandseingänge sind bei 0 bis 250, 500, 1000, 2000, 3000 oder 4000 Ohm eingestuft und 8 Kanäle, die Spannung, Widerstandseingänge, Thermoelement und Strom-Eingänge sein können.Das GE Fanuc IC695ALG600 RTD-Eingangsmodul verfügt über einen konfigurierbaren Eingangsfilter mit folgenden möglichen FrequenzenDas Modul ist in der RX3i Universal-Backplane enthalten. Es verfügt auch über eine maximale RTD-Kabelimpedanz von 25 Ohm.und es kann nicht in den Remote-oder Erweiterung BackplanesDie Feldstatus-LED zeigt Fehler auf einem Kanalminimum oder Fehler auf einem Terminalblock an.Die Terminalblock-LED zeigt das Fehlen oder Vorhandensein eines Terminalblocks an. The IC695ALG600 module has an operating temperature range of 0 to 60 degrees Celsius (32 to 140 degrees Fahrenheit) and a storage temperature range of -40 to 85 degrees Celsius (-40 to 185 degrees Fahrenheit).

Das IC695ALG600 ist ein universelles analoges Eingangsmodul für PACSystem RX3i Programmierbare Automatisierung (PAC), das früher von GE Intelligent Platforms (GE IP) hergestellt wurde und jetzt von Emerson Automation produziert wird.Dieses Modul verfügt über acht (8) allgemeine Zwecke und zwei (2) Cold Junction Kompensation (CJC) KanäleDieses Modul verfügt über zwei (2) Gruppen von jeweils vier (4) Eingängen und kann auf jede beliebige Kombination von Strom-, Spannungs-, Thermoelement-, RTD- und Widerstandseingängen konfiguriert werden.Stromsignale von +20 mA■ +50 mV, +150 mV, 0 ′5 V, 1 ′5 V, 0 ′10 V, +10 V Spannungssignale; Widerstandssignale von 0 bis 250 / 500 / 1000 / 2000 / 3000 / 4000 Ohm; PT 385 / 3916, N 618 / 672, NiFe 518, CU 426 RTD-Sensoren; B, C, E, J,K, N, R, S, T Thermoelementeneingänge
